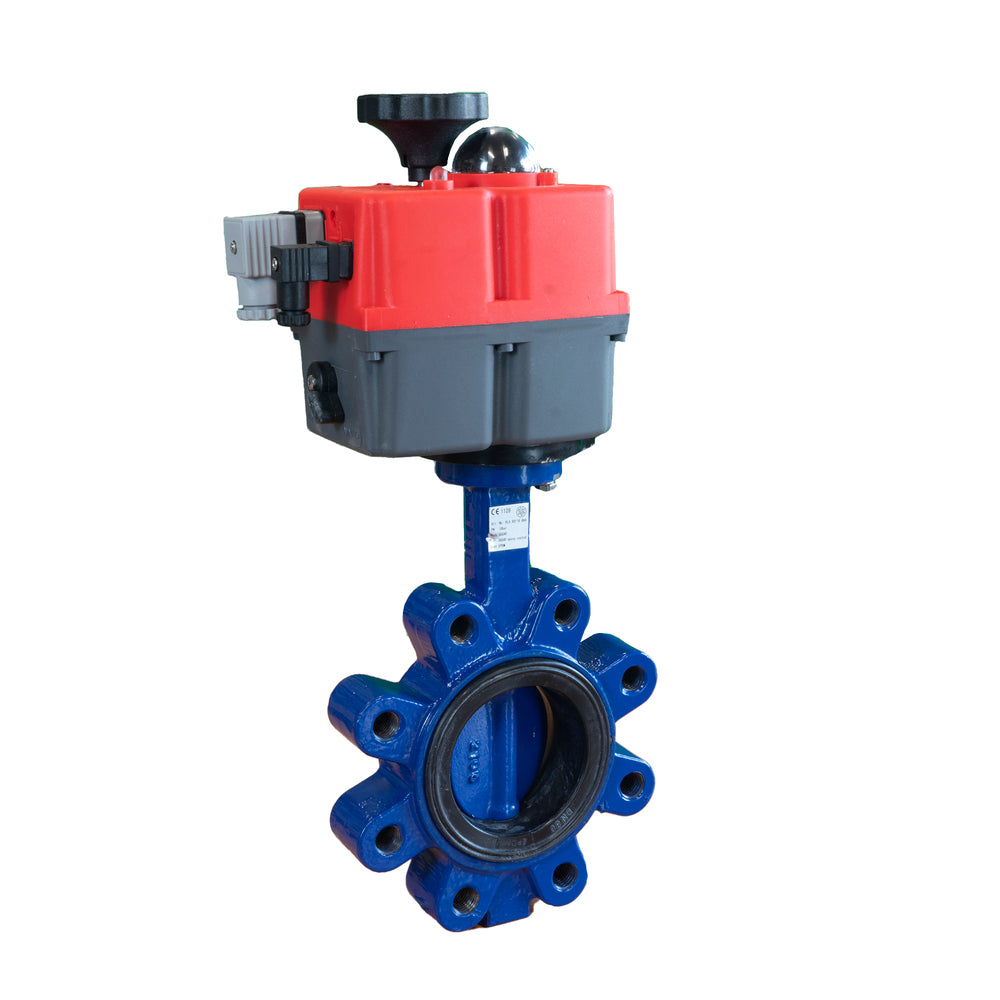

Elektrische Vlinderklep DN200 24-240V AC/DC Lug GGG40 NBR J+J

Elektrische Vlinderklep DN200 24-240V AC/DC Lug GGG40 NBR J+J
Elektrische Vlinderklep DN200 24-240V AC/DC Lug GGG40 NBR J+J
Elektrische Vlinderklep DN200 24-240V AC/DC Lug GGG40 NBR J+J
Elektrische Vlinderklep DN200 24-240V AC/DC Lug GGG40 NBR J+J
Afbeelding kan iets afwijken
Zie specificaties voor nauwkeurige informatie.
Referentie: V2SF9
Merk: Tameson
Deze elektrische actuator wordt aangeboden in combinatie met een gietijzeren vlinderklep. De actuator heeft 24-240 V AC/DC nodig om te werken. De vlin
Bekijk alle
Opmerking: product kan niet worden geretourneerd
€3302.02
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
€2728.94
excl BTW
Op voorraad +29 dagen Op aanvraag Op aanvraag
0 zitten al in uw winkelwagen Boven 0 stuks is er een langere levertijd van 29 dagen. Maximaal 1 stuks online beschikbaar. Neem voor hogere aantallen contact met ons op support@tameson.nl om de levertijd op te vragen. Dit item is niet online beschikbaar, neem contact met ons op support@tameson.nl om de levertijd op te vragen.
Verzending naar Nederland: Gratis
Gratis voor bestellingen > €75.00
Verwachte levering binnen 30 werkdagen

Klanten waarderen ons 4.84 / 5

2000 reviews op TrustedShops

Beschrijving
Specificaties
Downloads

Beschrijving

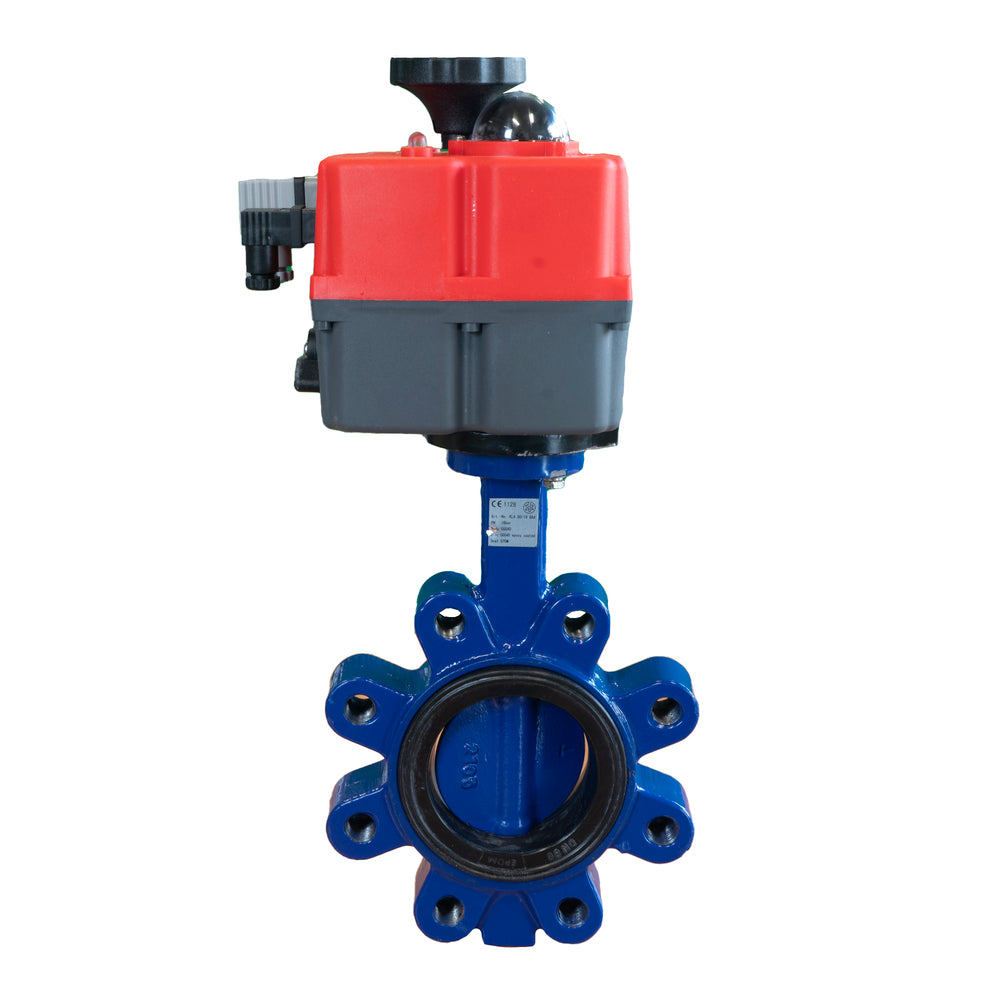

Deze elektrische actuator wordt aangeboden in combinatie met een vlinderklep. Het kan de klep in 58 seconden van 0-90 graden draaien. Het vereist een voedingsspanning van 24-240 V AC/DC, heeft een bedrijfscyclus van 75% en wordt geleverd met een visuele positioneringsindicator bovenop de unit om de kleppositie duidelijk te zien. De vlinderklep heeft een lug-type flens om deze aan het leidingwerk te koppelen, een nominale diameter van DN 200 en is beoordeeld tot 10 bar (145,0 psi) voor niet-gevaarlijke vloeistoffen. Houd er rekening mee dat de maximale druk kan afwijken op basis van het soort medium, dus controleer zorgvuldig het gegevensblad. De vlinderklep heeft een behuizing van gietijzer GGG 40, een roestvrijstalen schijf en een NBR-afdichting. Het is geschikt voor mediatemperaturen tussen 5 en 85 °C (41 en 185 °F). De actuator heeft een IP67-beschermingsgraad en is geschikt voor een omgevingstemperatuur van -20 tot 70 °C (-4 en 158 °F).

Voordelen:

  • Geen risico op waterhamer door langzaam sluiten (58 s)
  • De componenten zijn uitwisselbaar en kunnen indien nodig afzonderlijk worden vervangen
  • Hoge Kv-waarde omdat de vloeistof in een rechte lijn stroomt

Downloads

Manual BFL
pdf
Download
Manual J4C-H300 (EN)
pdf
Download

Specificaties

Nominale binnendiameter
DN 200
Spanning
Kies de spanning die nodig is om de klep te laten werken. AC staat voor wisselstroom, DC voor gelijkstroom.
24 V AC, 24 V DC, 120 V AC, 230 V AC
Materiaal
Kies een materiaal voor de behuizing dat niet wordt aangetast door de media en de omgeving en dat bestand is tegen de temperaturen en drukken. Bekijk onze chemische weerstandstabel.
Gietijzer
Afdichtingsmateriaal
De keuze voor afdichtingsmaterialen hangt meestal af van de chemische weerstand en de temperatuur- en drukwaarden. Gebruik onze chemische weerstandstabel voor de compatibiliteit van stoffen.
NBR (nitrilrubber)
Bediening
De manier waarop het ventiel werkt. Bijvoorbeeld via een elektrische actuator, een knijpwiel of een pneumatische actuator.
Elektromotor
Aansluitingen
Lugtype
Materiaalsoort
De materiaalkwaliteit geeft meer gedetailleerde informatie over het materiaal van de behuizing. Kies een materiaal voor de behuizing dat niet corrodeert door de media en de omgeving.
Gietijzer GGG 40
Stuursignaal
De open/dicht-regeling is bijvoorbeeld 2-punts (1 stuursignaal) of 3-punts (2 stuursignalen). Positieregeling is bijvoorbeeld 4-20 mA (aanbevolen), 0-10 V, 2-10 V of 0-5 V.
Driepunts (open-dicht)
Max. drukverschil bij 20 °C (bar)
Maximum pressure difference between output and input at room temperature.
10
Stand terugmelding
Eindschakelaar openen en sluiten
Min temperatuur (°C)
De minimumtemperatuur van de vloeistof waarbij het systeem continu kan werken.
5
Maximale temperatuur (°C)
De maximale temperatuur van de vloeistof waarbij het systeem continu kan werken.
85
Max. drukverschil als eindafsluiter (bar)
10
Beschermingsgraad (IP)
De IP-classificatie (Ingress Protection) geeft de bestendigheid van het product tegen stof en water aan, wat cruciaal is voor buitengebruik of zware omstandigheden.
IP67
Inschakelduur
75%
Drukklasse
PN 10
ISO 5211 Type flens
Standaard flensontwerp om een actuator te monteren, de maat wordt uitgedrukt in F-xx. Niet elke klep geschikt is om rechtstreeks een actuator te monteren, soms is een adapter nodig.
Flens F10
ISO 5211 Vierkante kopmaat (mm)
Grootte van de vierkante kop van de klep volgens ISO 5211.
17
Doorlaat (mm)
200
Materiaal schijf
Roestvrijstaal (RVS)
Temperatuur (°C)
-20 °C tot 70 °C
Handmatige override
Ja
Looptijd (s)
58
Max. aandrijfkoppel (Nm)
De maximale roterende kracht die de actuator kan leveren. Kies altijd een grote veiligheidsfactor, omdat het moment sterk kan toenemen na (lange) stilstand of bij droge media.
300
Eindcontacten
2
Materiaal as
Roestvrijstaal (RVS)
Materiaalsoort spindel
Roestvrij staal 420 (1.4034)
Materiaal asafdichting
Teflon (PTFE)
Klepontwerp
Centrisch
Piekvermogen (VA)
Een richtlijn voor deze maximale waarde wordt bepaald door de spanning te vermenigvuldigen met de stroomsterkte.
113.5
Regeltype aan / uit
Nee
