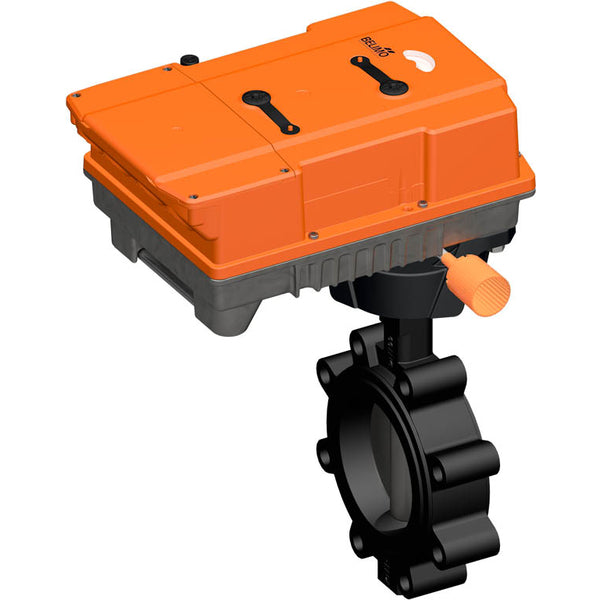

Belimo Vlinderklep DN150/PN16 Lug 24VAC/DC 2&3-Punt GGG40 EPDM IP67 ISO 5211 Aansluitklem 35s 160Nm D6150NL/PRCA-S2-T
Opmerking: dit product zal in de toekomst worden stopgezet
Deze vlinderklep GGG40 wordt aangeboden in combinatie met een tweepunts/driepunts elektrische aandrijving. Actuator vereist 24 V AC/DC om te werken. De vlinderklep heeft een nominale diameter van 155 mm, is geschikt voor mediumtemperaturen tussen -20 en 120 °C (-4 en 248 °F) en een maximale druk van 16 bar (232 psi). Gemakkelijk aan te sluiten op uw leidingen met een flens. De actuator heeft een beschermingsgraad IP67 en is geschikt voor een omgevingstemperatuur van -30 tot 50 °C (-22 en 122 °F).
Opmerking: dit product zal in de toekomst worden stopgezet
Beschrijving

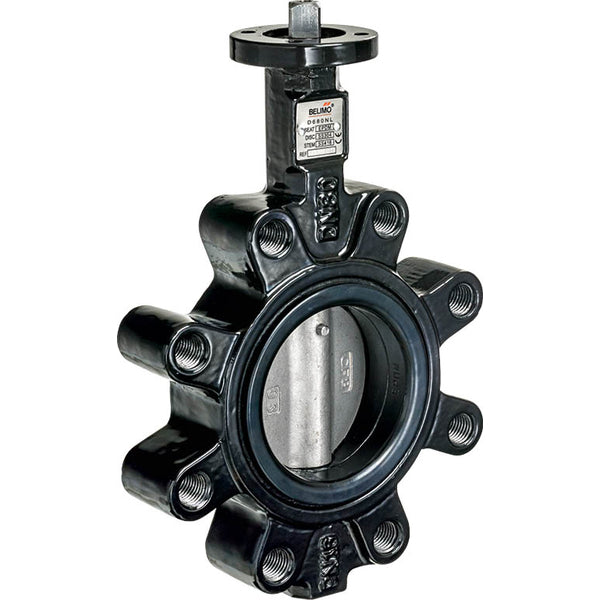

Deze vlinderklep wordt aangeboden in combinatie met een tweepunts/driepunts elektrische actuator. De actuator kan de klep van 0-90 graden draaien in een tijd van 35 seconden en heeft een voedingsspanning van 24 V AC/DC nodig. De elektrische actuator wordt geleverd met een visuele positioneringsindicator om de klepstand duidelijk te zien. De vlinderklep heeft een nokflens voor aansluiting op het leidingwerk, een nominale diameter van DN 150 en is geschikt voor maximaal 16 bar (232 psi) voor niet-gevaarlijke vloeistoffen. Let op: de maximumdruk kan afwijken afhankelijk van het mediumtype, dus controleer zorgvuldig het gegevensblad. De vlinderklep heeft een gietijzeren GGG 40 behuizing en een EPDM afdichting. De klep is geschikt voor mediumtemperaturen tussen -20 en 120 °C (-4 en 248 °F). De actuator heeft een beschermingsgraad IP67 en is geschikt voor een omgevingstemperatuur van -30 tot 50 °C (-22 en 122 °F). De actuator heeft tweepunts-/driepuntsbediening. De actuator kan op de klep worden gemonteerd via de ISO 5211 flens. Alvorens de actuator aan te sluiten, gelieve de handleiding aandachtig te lezen.

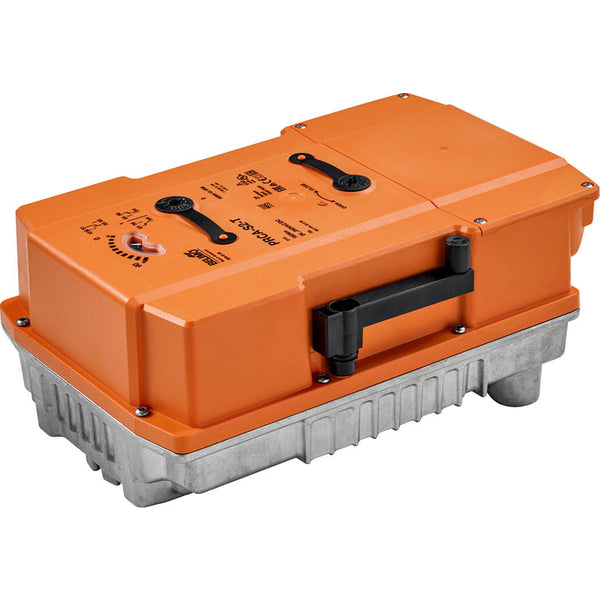

Een intern verwarmingselement voorkomt condensatie. De ingebouwde verwarming schakelt automatisch aan en uit dankzij de geïntegreerde temperatuur- en vochtigheidssensor. De klep kan handmatig worden bediend met een handslinger. Handmatige ontgrendeling gebeurt door de handslinger te verwijderen. De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. De actuator kan rechtstreeks op de vlinderklep worden gemonteerd. De montagerichting ten opzichte van de vlinderklep kan worden gekozen in stappen van 90°. De actuator is geschikt voor buitengebruik en is beschermd tegen UV-straling, vuil/stof, regen/sneeuw en luchtvochtigheid. De fabrieksinstellingen zijn geschikt voor de meest voorkomende toepassingen. Parametrisering via Near Field Communication (NFC) vereist de Belimo Assistant App, die de inbedrijfstelling vereenvoudigt en verschillende diagnosemogelijkheden biedt. De ZTH EU servicetool biedt een reeks diagnose- en instelmogelijkheden.
Voordelen:
- Geen risico op waterslag door langzaam sluiten (35 s)
- De onderdelen zijn onderling verwisselbaar en kunnen indien nodig afzonderlijk worden vervangen.
- Hoge Kv-waarde omdat de vloeistof in een rechte lijn stroomt.
- Geschikt voor viskeuze media
