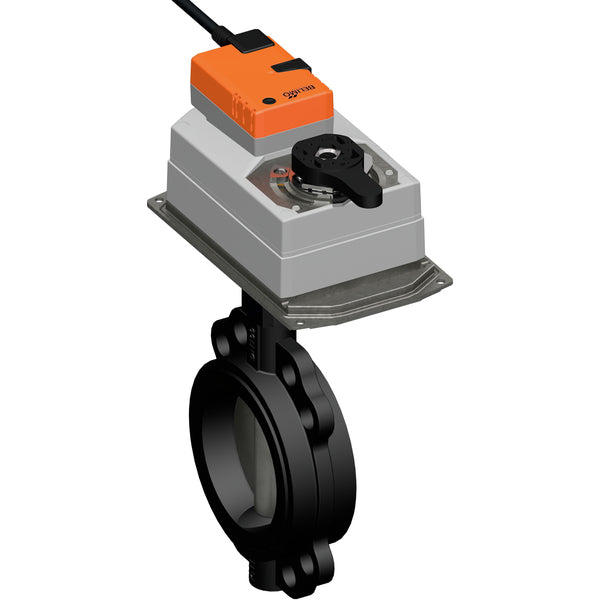

Belimo Vlinderklep DN125/PN16 Wafer 24VAC/DC Modulerend 2-10V GGG40 EPDM IP54 ISO 5211 150s 90Nm D6125N/DR24A-SR-7

Deze vlinderklep wordt aangeboden in combinatie met een modulerende elektrische actuator. De actuator kan de klep van 0-90 graden draaien in een tijd van 150 seconden en heeft een voedingsspanning van 24 V AC/DC nodig. De elektrische actuator wordt geleverd met een visuele positioneringsindicator om de klepstand duidelijk te zien. De vlinderklep heeft een flens van het wafertype voor aansluiting op het leidingwerk, een nominale diameter van DN 125 en is geschikt tot 16 bar (232 psi) voor niet-gevaarlijke vloeistoffen. Let op: de maximumdruk kan afwijken afhankelijk van het mediumtype, dus controleer zorgvuldig het gegevensblad. De vlinderklep heeft een gietijzeren GGG 40 behuizing en een EPDM afdichting. De klep is geschikt voor mediumtemperaturen tussen -20 en 120 °C (-4 en 248 °F). De actuator heeft beschermingsgraad IP54 en is geschikt voor een omgevingstemperatuur van -30 tot 50 °C (-22 en 122 °F). De actuator is geconfigureerd met een 2-10 V regeltype en biedt positieterugkoppeling, wat zorgt voor een nauwkeurige regeling van de werking en een nauwkeurige bewaking van de positie binnen het aangewezen spanningsbereik. De actuator kan op de klep worden gemonteerd via de ISO 5211 flens. Alvorens de actuator aan te sluiten, gelieve de handleiding aandachtig te lezen.

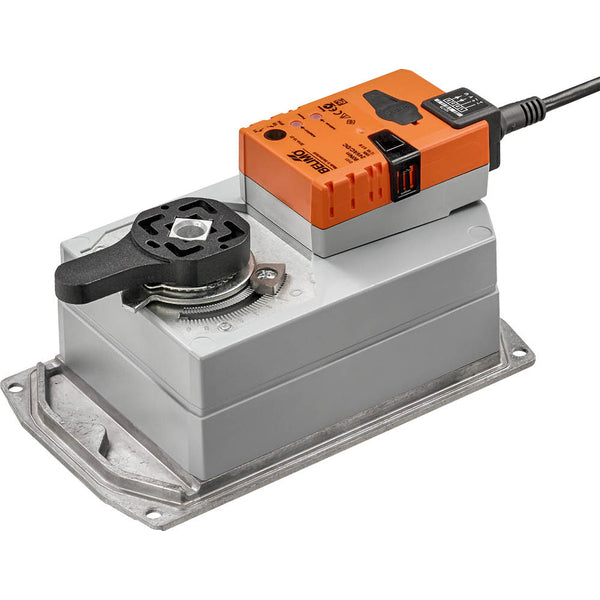

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. Vanwege de niet-lineaire koppelkarakteristiek is de actuator alleen geschikt voor vlinderkleppen en niet voor andere kleppen. Handmatig overschakelen is mogelijk met een drukknop, die de versnellingsbak uitschakelt zolang de knop ingedrukt is of vergrendeld blijft. De actuator kan rechtstreeks op de vlinderklep worden gemonteerd. De montagerichting ten opzichte van de vlinderklep kan worden gekozen in stappen van 90°. De actuator kan worden aangestuurd met een standaard stuursignaal van 0-10 V en beweegt naar de positie die wordt gedicteerd door het stuursignaal. De spanningsmeting wordt zowel gebruikt voor visuele weergave van de klepstand binnen het bereik van 0,5% tot 100% als voor een stuursignaal voor andere actuatoren. De draaihoek kan worden aangepast met mechanische eindaanslagen.

Voordelen:

• Geen risico op waterslag door langzaam sluiten (150 s)
• De onderdelen zijn onderling verwisselbaar en kunnen indien nodig afzonderlijk worden vervangen.
• Hoge Kv-waarde omdat de vloeistof in een rechte lijn stroomt.
• Deze modulerende actuator kan de klep overal tussen 0-90 graden positioneren met een stuursignaal van 2-10 V.
• Geschikt voor viskeuze media
