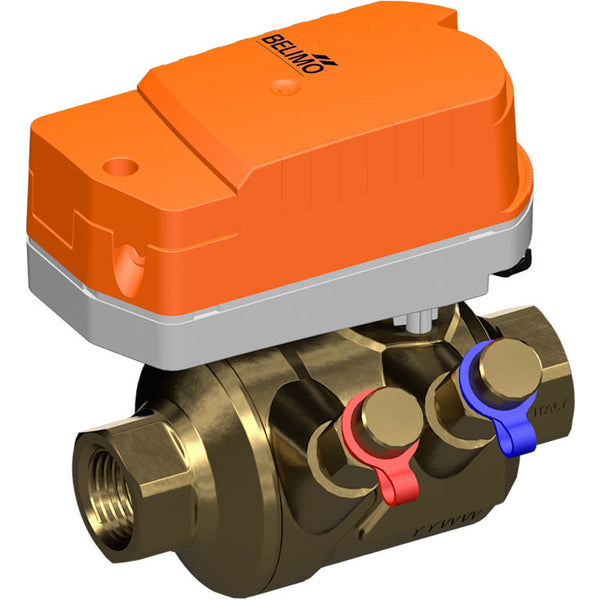

Belimo PI Zoneklep Rp1/2 Kvs0.42 24VAC/DC Fail-Safe 75s 2-Punt 1Nm IP40 Aansluitingen Meetpoorten C215QPT-D/CQK24A-T

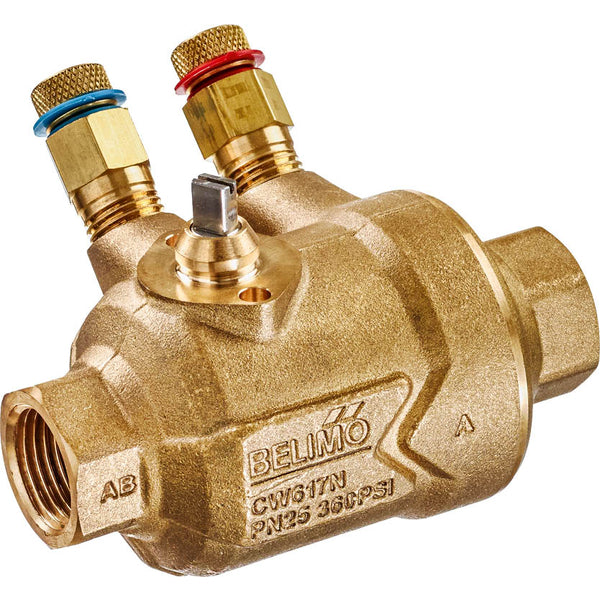

Dit is een Belimo 2-weg elektrisch aangestuurde drukonafhankelijke zoneklep (PIQCV) met een messing behuizing en EPDM afdichting. De boringdiameter van de klep is DN 15 en de poortmaat is Rp 1/2 inch met vrouwelijke schroefdraad. De geïntegreerde drukregelklep zorgt voor een constant volumestroom en bereikt een klepautoriteit van 1, ongeacht de differentiële druk. De stroom blijft constant bij elke openingspositie, zelfs bij drukvariaties en in het gedeeltelijke belastingbereik, wat zorgt voor een stabiele regeling. Gelijke percentage stroomregeling wordt gegarandeerd door het speciale ontwerp van de bal. Deze klep heeft twee meetpoorten (P1 en P3) waarmee de totale drukval over de klep kan worden bepaald. De meting van de differentiële druk optimaliseert de pompinstelling door de pompdruk te verlagen om de minimaal vereiste differentiële druk (0,16 bar) op het verste hydraulische punt te handhaven. Het maximale drukverschil is 3,5 bar (50,8 psi). De klep kan werken tussen 2 en 90 °C (36 tot 194 °F). De Kv-waarde van de klep is 0,42 m3/h, wat overeenkomt met een Cv-waarde van 0,49 gpm. De actuator vereist een voedingsspanning van 24 V AC/DC. De actuator heeft een twee-punts (open-sluiten) regeling. De actuator is uitgerust met een fail-safe (NC) functie die veilige werking garandeert in geval van stroomuitval. De installatie van Belimo ZoneTight actuators op deze klep is eenvoudig - het is net zo simpel als het op zijn plaats klikken. De actuator heeft een IP40 beschermingsklasse. De stroomrichting, aangegeven door een pijl op de behuizing, is van het grootste belang om schade aan de kogelklep te voorkomen.

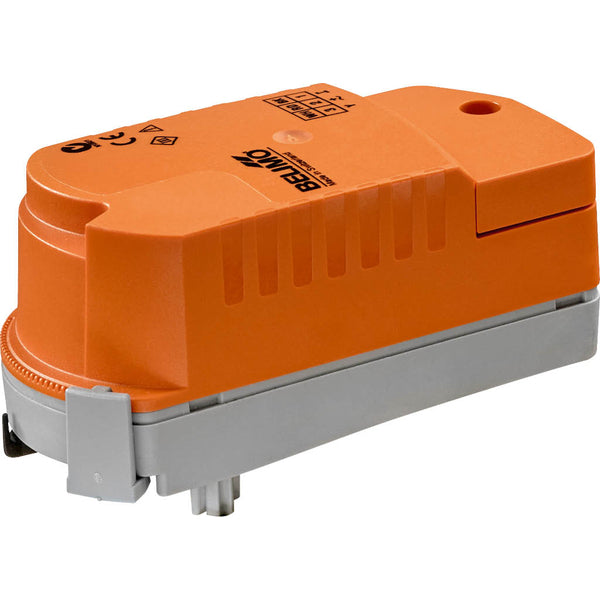

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Verwijder de actuator door deze eruit te klikken, en gebruik vervolgens de actuator om de klepspindel te draaien. De actuator kan handmatig op de klep worden gemonteerd zonder gereedschap. Zorg ervoor dat alleen verticale bewegingen worden uitgevoerd (Voorzichtig!). De pinnen moeten uitgelijnd zijn met de flensgaten. De montageoriëntatie kan in stappen van 180° worden geconfigureerd ten opzichte van de klep. De rotatiehoek van de actuator kan in stappen van 2,5° worden aangepast met behulp van een clip. Deze functie wordt gebruikt voor het instellen van de maximale stroom van de klep. De actuator beweegt de klep tegelijkertijd naar de vereiste bedrijfspositie en laadt de geïntegreerde condensatoren op. Als de stroomvoorziening wordt onderbroken, verplaatst de opgeslagen elektrische energie de klep naar de fail-safe positie, rekening houdend met een fabrieksinstelling van 1 seconde. De condensatoractuators hebben een voorlaadtijd nodig om de condensatoren naar een bruikbaar spanningsniveau te brengen. Dit zorgt ervoor dat, in geval van een stroomuitval, de actuator op elk moment van zijn huidige positie naar de fail-safe positie kan bewegen. Na fabriekslevering is de actuator volledig ontladen en heeft deze ongeveer 25 seconden voorladen nodig voordat de initiële instelling om de condensatoren naar het noodzakelijke spanningsniveau te verhogen kan plaatsvinden.

Voordelen:

• Zeer eenvoudige installatie van Belimo ZoneTight actuators, gewoon klikken en klaar
• Geen tijdrovende handmatige aanpassing van het hydraulische systeem meer nodig
• Watervolume is gegarandeerd, zelfs bij variërende druk en gedeeltelijke belasting
• De gewenste Vmax-waarde kan eenvoudig en snel op de actuator worden aangepast met de bijbehorende clip
• De klep bevat twee extra meetpoorten voor de meting van de differentiële druk

Serie:

De Belimo PIQCV is een PI Zoneklep serie die is ontworpen voor 2-weg interne schroefdraadtoepassingen. Het is ontworpen voor gesloten koude en warme watersystemen. Deze serie wordt voornamelijk gebruikt voor modulatiecontrole van luchtbehandelings- en verwarmingssystemen aan de waterzijde. De Belimo PIQCV serie staat bekend om zijn snap-assembly actuator, waardoor installatie en werking efficiënt zijn. Deze serie biedt betrouwbare prestaties en duurzaamheid, wat de systeemcontrole en gebruikerservaring verbetert.
