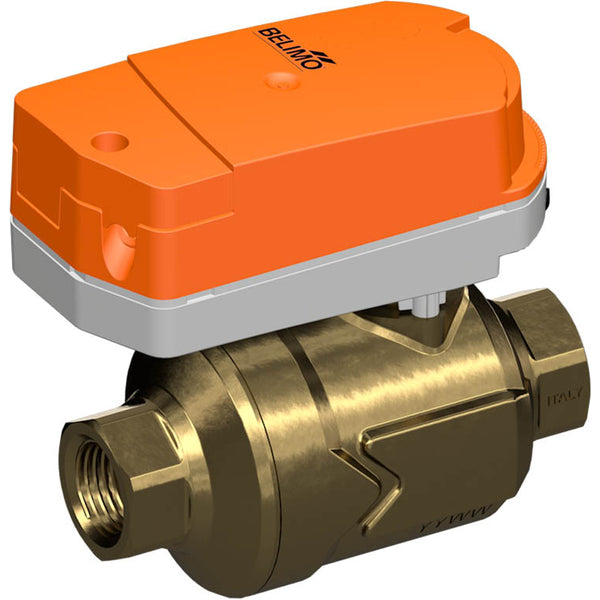

Belimo PI Zoneklep Rp1/2 Kvs0.42 24VAC/DC 75s MP-Bus 1Nm IP40 Aansluitklem C215QP-D/CQ24A-MPL-T

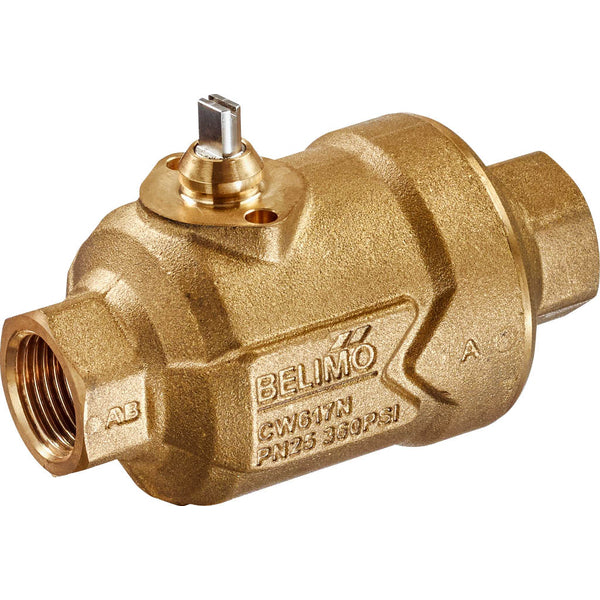

Dit is een 2-weg elektrisch bediende drukonafhankelijke zoneklep (PIQCV) met een messing behuizing en EPDM afdichting. De binnendiameter van de klep is DN 15 en de poortmaat is Rp 1/2 inch met binnendraad. De geïntegreerde drukregelklep zorgt voor een constant doorstroomvolume en bereikt een klepautoriteit van 1, ongeacht de verschildruk. Het debiet blijft constant bij elke openingspositie, zelfs bij drukvariaties en in het deellastbereik, waardoor een constante regeling wordt gegarandeerd. Een gelijk percentage stroomregeling wordt gegarandeerd door het speciale ontwerp van de kogel. Het maximale drukverschil is 3.5 bar. De klep kan werken tussen 2 en 90 °C (36 tot 194 °F). De Kv-waarde van de klep is 0,42 m3/u, wat overeenkomt met een Cv-waarde van 0,49 gpm. De actuator heeft een voedingsspanning van 24 V AC/DC nodig. De actuator is uitgerust met het besturingstype MP-Bus, waardoor naadloze integratie en efficiënt beheer van aangesloten apparaten in het systeem mogelijk is, met betrouwbare besturings- en communicatiemogelijkheden. De installatie van Belimo ZoneTight actuators op deze klep is eenvoudig - het is zo simpel als op zijn plaats klikken. De actuator heeft een IP40-beschermingsgraad. De doorstroomrichting, aangegeven met een pijl op de behuizing, is van het grootste belang om schade aan de kogelkraan te voorkomen.

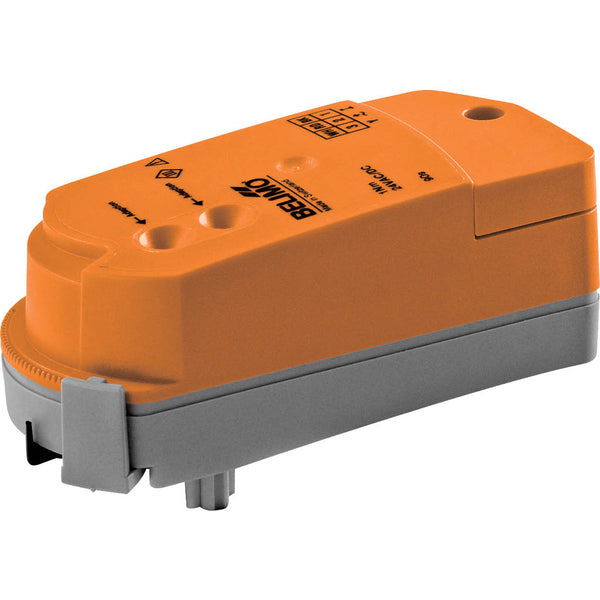

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. Verwijder de actuator door hem eruit te klikken en gebruik dan de actuator om de klepspindel te draaien. De actuator kan zonder gereedschap met de hand op de klep worden gemonteerd. Zorg alleen voor verticale bewegingen (Let op!). De pennen moeten uitgelijnd zijn met de flensgaten. De montagerichting kan worden geconfigureerd in stappen van 180° ten opzichte van de klep. De draaihoek van de actuator kan worden aangepast in stappen van 2,5° met behulp van een clip. Deze functie wordt gebruikt om het maximale debiet van de klep in te stellen. De actuator krijgt zijn digitale besturingssignaal van de superieure regelaar via de MP-Bus en beweegt naar de gedefinieerde positie. De MP-aansluiting dient als communicatie-interface en biedt geen analoge meetspanning.

Voordelen:

• Zeer eenvoudige installatie van Belimo ZoneTight actuators, gewoon klikken en klaar
• Tijdrovende handmatige afstelling van het hydronische systeem is niet meer nodig
• Waterhoeveelheid is gegarandeerd, zelfs bij variërende druk en werking met gedeeltelijke belasting
• De gewenste Vmax-waarde kan eenvoudig en snel worden aangepast op de actuator met behulp van de bijbehorende clip

Serie:

De Belimo PIQCV is een serie PI-zoneafsluiters voor 2-weg binnendraadtoepassingen. Hij is ontworpen voor gesloten koud- en warmwatersystemen. Deze serie wordt voornamelijk gebruikt voor modulerende regeling van luchtbehandelings- en verwarmingssystemen aan de waterzijde. De Belimo PIQCV serie staat bekend om zijn snap-assembly actuator, waardoor installatie en gebruik efficiënt zijn. Deze serie biedt betrouwbare prestaties en duurzaamheid en verbetert de systeembesturing en gebruikerservaring.
