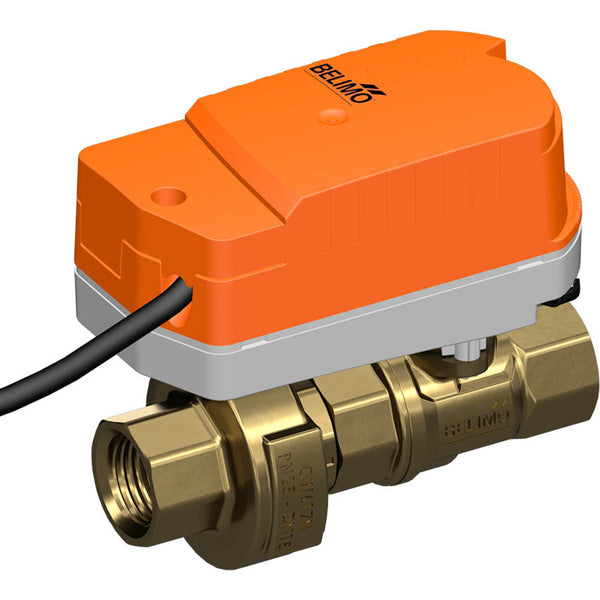

Belimo PI Debietbegrenzingsklep Rp3/4 Kvs1.5 24VAC/DC Fail-Safe 75s MP-Bus 1Nm IP40 C220QFL-G0/CQK24A-MPL

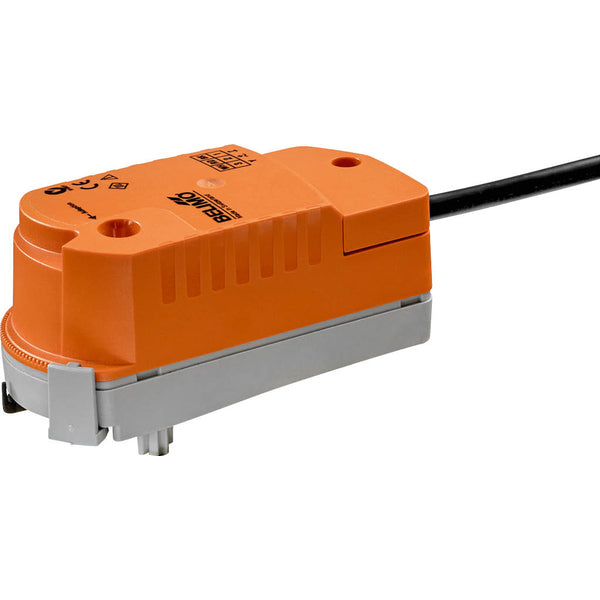

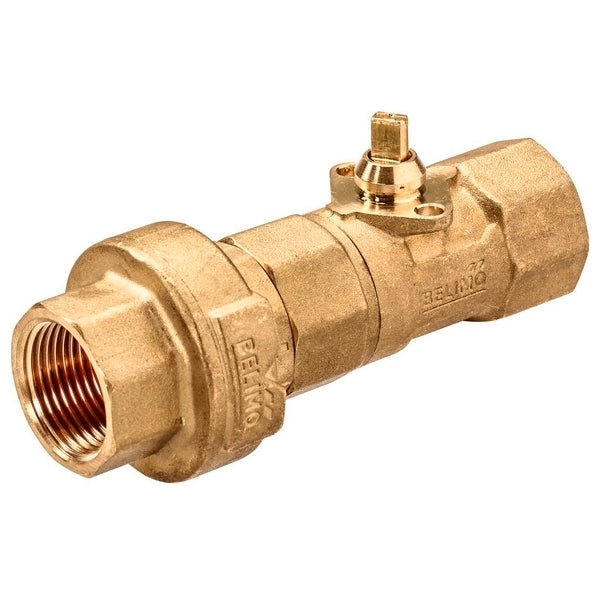

Dit is een 2-weg elektrisch bediende drukonafhankelijke debietbegrenzer (PIFLV) met een messing behuizing en EPDM afdichting. De binnendiameter van de klep is DN 20 en de poortmaat is Rp 3/4 inch met binnendraad. De ingebouwde debietbegrenzer zorgt voor een constant debiet en een constante regeling, zelfs bij drukvariaties onder een hoek van 90°. Het maximale drukverschil is 2.8 bar. De klep kan werken tussen 2 en 60 °C (36 tot 140 °F). De Kv-waarde van de klep is 1,5 m3/u, wat overeenkomt met een Cv-waarde van 1,74 gpm. De actuator heeft een voedingsspanning van 24 V AC/DC nodig. De actuator is uitgerust met het besturingstype MP-Bus, waardoor naadloze integratie en efficiënt beheer van aangesloten apparaten in het systeem mogelijk is, met betrouwbare besturings- en communicatiemogelijkheden. De actuator is uitgerust met een fail-safe (NC) functie die zorgt voor een veilige werking in geval van een stroomstoring. De installatie van Belimo ZoneTight actuators op deze klep is eenvoudig - het is zo simpel als op zijn plaats klikken. De actuator heeft een IP40-beschermingsgraad. De doorstroomrichting, aangegeven met een pijl op de behuizing, is van het grootste belang om schade aan de kogelkraan te voorkomen.

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. Verwijder de actuator door hem eruit te klikken en gebruik dan de actuator om de klepspindel te draaien. De actuator kan zonder gereedschap met de hand op de klep worden gemonteerd. Zorg alleen voor verticale bewegingen (Let op!). De pennen moeten uitgelijnd zijn met de flensgaten. De montagerichting kan worden geconfigureerd in stappen van 180° ten opzichte van de klep. De draaihoek van de actuator kan worden aangepast in stappen van 2,5° met behulp van een clip. Deze functie wordt gebruikt om het maximale debiet van de klep in te stellen. De actuator krijgt zijn digitale besturingssignaal van de superieure regelaar via de MP-Bus en beweegt naar de gedefinieerde positie. De MP-aansluiting dient als communicatie-interface en biedt geen analoge meetspanning. De condensatoractuatoren hebben een voorlaadperiode nodig om de condensatoren op een bruikbaar spanningsniveau te brengen. Dit zorgt ervoor dat de actuator in geval van een stroomstoring op elk moment van zijn huidige positie naar de veilige positie kan bewegen. Na levering in de fabriek is de actuator volledig ontladen en moet hij voor de eerste installatie ongeveer 25 seconden worden voorgeladen om de condensatoren op het vereiste spanningsniveau te brengen.

Voordelen:

• Zeer eenvoudige installatie van Belimo ZoneTight actuators, gewoon klikken en klaar
• Tijdrovende handmatige afstelling van het hydronische systeem is niet meer nodig
• Waterhoeveelheid blijft constant ondanks drukveranderingen
• De klep blijft niet "hangen" dankzij betrouwbare kogelkleptechnologie
• Bestand tegen vervuiling

Serie:

De Belimo PIFL serie heeft een 2-weg PI debietbegrenzer met binnendraad, speciaal ontworpen voor gesloten koudwatersystemen. Deze klepserie is ideaal voor waterzijdige aan/uit regeling van ventilatorconvectoren en koelplafonds. Met zijn robuuste en eenvoudige functionaliteit zorgt hij voor een betrouwbare en efficiënte werking. De serie is gericht op precisieregeling en een lange levensduur, waardoor het een geschikte keuze is voor diverse toepassingen. Deze kleppen geven blijk van Belimo's streven naar kwaliteit en prestaties en bieden functionaliteit die kan worden aangepast aan diverse behoeften van koelsystemen.
