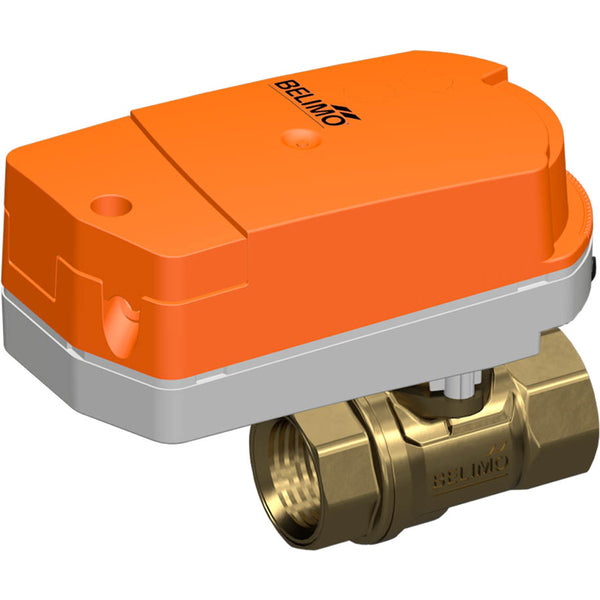

Belimo Regelklep Rp1/2 Kvs4.8 24VAC/DC 75s 2-10V 1Nm IP40 Aansluitklem C215Q-J/CQ24A-SR-T

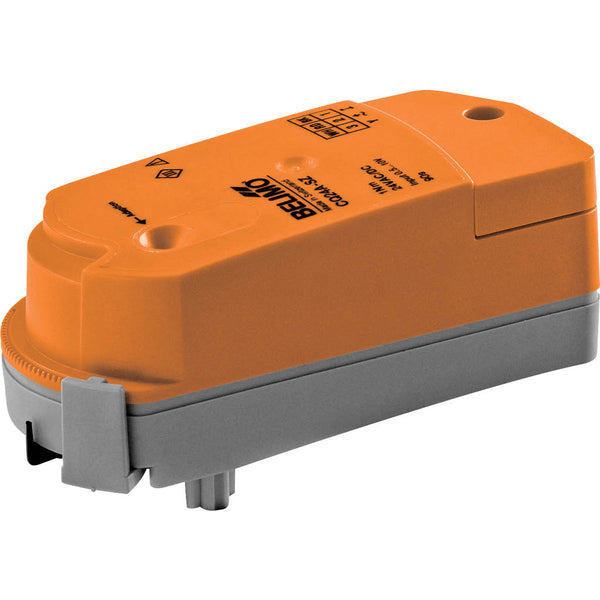

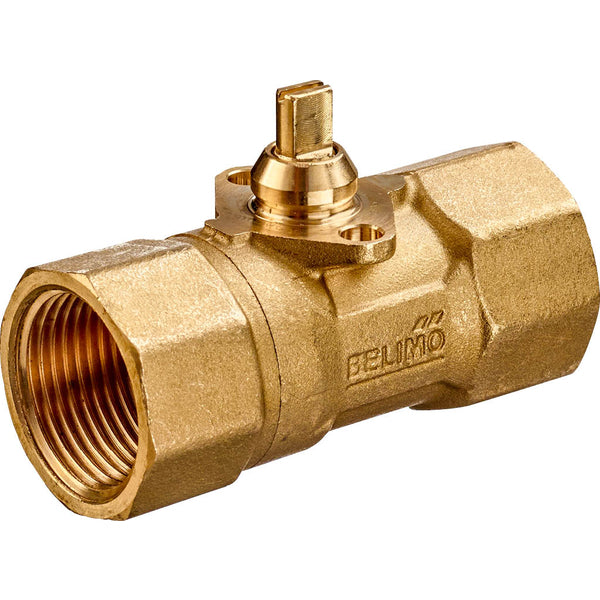

Dit is een 2-weg gekarakteriseerde Belimo kogelkraan met een messing behuizing en EPDM afdichting. De binnendiameter van de klep is DN 15 en de poortmaat is Rp 1/2 inch met binnendraad. Met zijn geïntegreerde karakterisatieschijf zorgt hij voor een gelijk percentage debietregeling, waardoor een nauwkeurige en consistente regeling van het vloeistofdebiet mogelijk is. Het maximale drukverschil is 2.8 bar. De klep kan werken tussen 2 en 90 °C (36 tot 194 °F). De Kv-waarde van de klep is 4,8 m3/u, wat overeenkomt met een Cv-waarde van 5,55 gpm. De actuator heeft een voedingsspanning van 24 V AC/DC nodig. De actuator is geconfigureerd met een 2-10 V regeltype en biedt positieterugkoppeling, wat zorgt voor een nauwkeurige regeling van de werking en een nauwkeurige bewaking van de positie binnen het aangewezen spanningsbereik. De actuator opent/sluit de klep in 75 seconden. De actuator heeft een IP40-classificatie.

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. Verwijder de actuator door deze eruit te klikken en gebruik vervolgens de actuator om de klepspindel te draaien. De actuator kan zonder gereedschap met de hand op de klep worden gemonteerd. Zorg alleen voor verticale bewegingen (Let op!). De pennen moeten uitgelijnd zijn met de flensgaten. De montagerichting kan worden geconfigureerd in stappen van 180° ten opzichte van de klep. De draaihoek van de actuator kan worden aangepast in stappen van 2,5° met behulp van een clip. Deze functie wordt gebruikt om het maximale debiet van de klep in te stellen. De actuator kan worden aangestuurd met een standaard stuursignaal van 0-10 V en beweegt naar de positie die wordt gedicteerd door het stuursignaal. De spanningsmeting wordt zowel gebruikt voor visuele weergave van de klepstand binnen het bereik van 0,5% tot 100% als voor een stuursignaal voor andere actuators. De draaihoek kan worden aangepast met mechanische eindaanslagen.

Voordelen:

• De geïntegreerde kenmerkende schijf garandeert een gelijk percentage stroomregeling
• Deze modulerende actuator kan de klep overal tussen 0-90 graden positioneren met een stuursignaal van 2-10 V.
