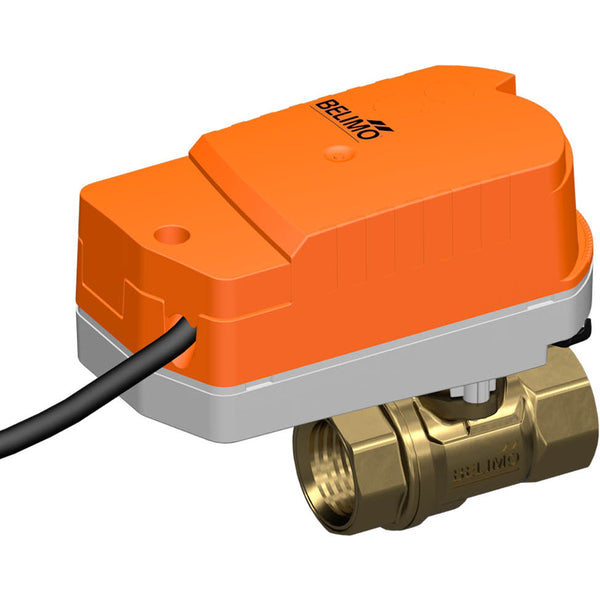

Belimo Regelklep Rp1/2 Kvs1.2 24VAC/DC Fail-Safe 75s MP-Bus 1Nm IP40 C215Q-F/CQK24A-MPL

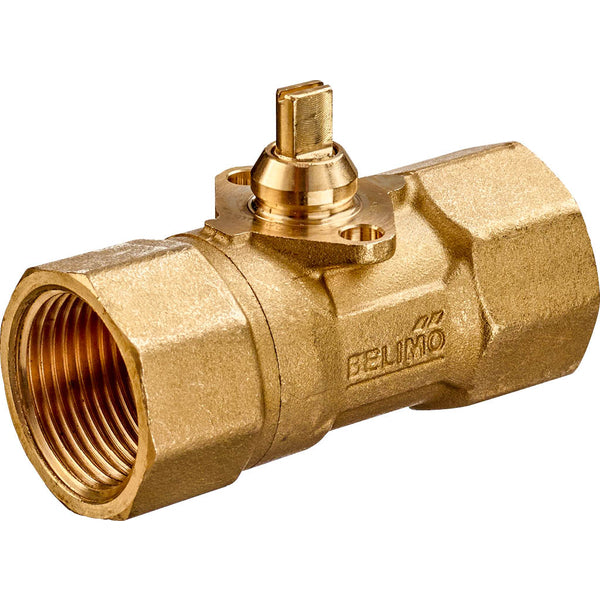

Dit is een 2-weg gekarakteriseerde Belimo kogelkraan met een messing behuizing en EPDM afdichting. De binnendiameter van de klep is DN 15 en de poortmaat is Rp 1/2 inch met binnendraad. Met zijn geïntegreerde karakterisatieschijf zorgt hij voor een gelijk percentage debietregeling, waardoor een nauwkeurige en consistente regeling van het vloeistofdebiet mogelijk is. Het maximale drukverschil is 2.8 bar. De klep kan werken tussen 2 en 90 °C (36 tot 194 °F). De Kv-waarde van de klep is 1,2 m3/u, wat overeenkomt met een Cv-waarde van 1,39 gpm. De actuator heeft een voedingsspanning van 24 V AC/DC nodig. De actuator is uitgerust met het besturingstype MP-Bus, waardoor naadloze integratie en efficiënt beheer van aangesloten apparaten in het systeem mogelijk is, met betrouwbare besturings- en communicatiemogelijkheden. De actuator opent/sluit de klep in 75 seconden. De actuator heeft een IP40-classificatie. De actuator is uitgerust met een fail-safe (NC) functie die zorgt voor een veilige werking in geval van een stroomstoring.

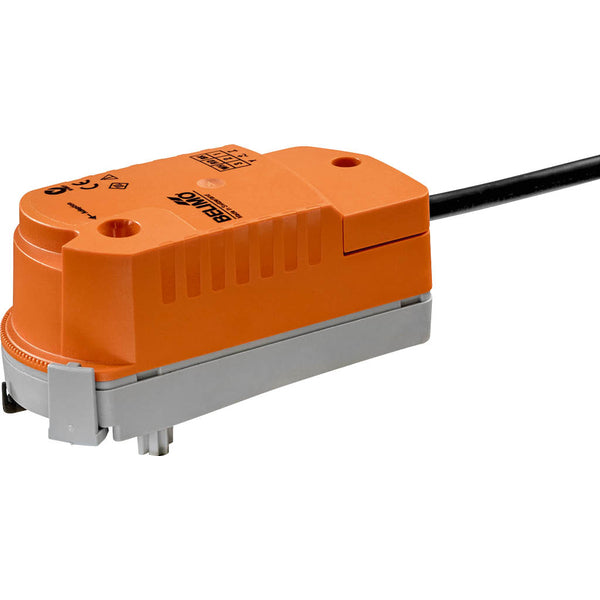

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. Verwijder de actuator door hem eruit te klikken en gebruik dan de actuator om de klepspindel te draaien. De actuator kan zonder gereedschap met de hand op de klep worden gemonteerd. Zorg alleen voor verticale bewegingen (Let op!). De pennen moeten uitgelijnd zijn met de flensgaten. De montagerichting kan worden geconfigureerd in stappen van 180° ten opzichte van de klep. De draaihoek van de actuator kan worden aangepast in stappen van 2,5° met behulp van een clip. Deze functie wordt gebruikt om het maximale debiet van de klep in te stellen. De actuator krijgt zijn digitale besturingssignaal van de superieure regelaar via de MP-Bus en beweegt naar de gedefinieerde positie. De MP-aansluiting dient als communicatie-interface en biedt geen analoge meetspanning. De condensatoractuatoren hebben een voorlaadperiode nodig om de condensatoren op een bruikbaar spanningsniveau te brengen. Dit zorgt ervoor dat de actuator in geval van een stroomstoring op elk moment van zijn huidige positie naar de veilige positie kan bewegen. Na levering in de fabriek is de actuator volledig ontladen en moet hij voor de eerste installatie ongeveer 25 seconden worden voorgeladen om de condensatoren op het vereiste spanningsniveau te brengen.

Voordelen:

• De geïntegreerde kenmerkende schijf garandeert een gelijk percentage stroomregeling
• De actuator is uitgerust met een faalveiligheidsfunctie
