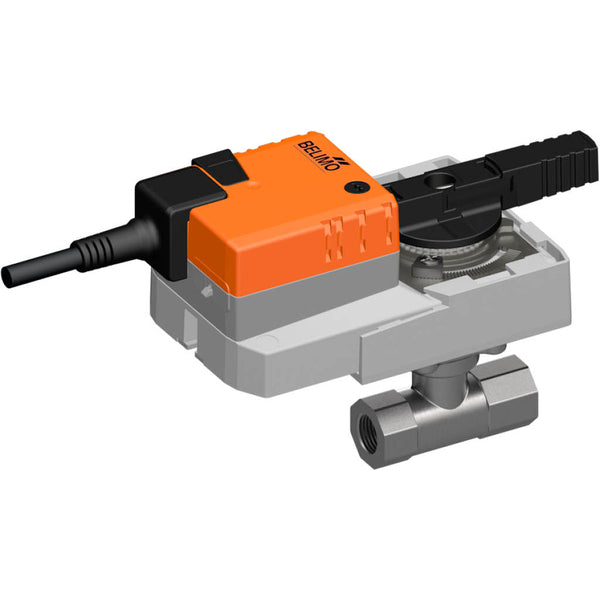

Belimo Gekarakteriseerde Klep Rp1/2 Kvs4 24VAC/DC 90s BACnet/Modbus/MP-Bus 20Nm IP54 R2015-4-S1/SR24A-MOD

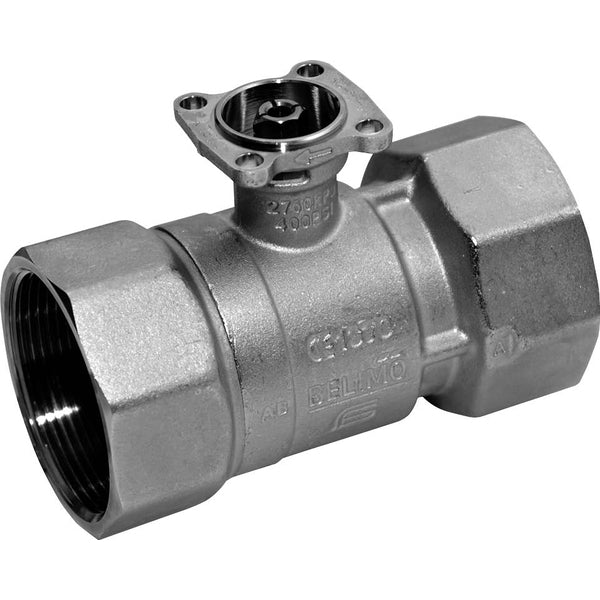

Dit is een Belimo 2-weg gekenmerkte kogelkraan met een behuizing van vernikkeld messing en een EPDM afdichting. De boringdiameter van de klep is DN 15 en de poortmaat is Rp 1/2 inch met binnendraad. Met zijn geïntegreerde regelschijf zorgt het voor een gelijk percentage debietregeling, waardoor een nauwkeurige en consistente regeling van de vloeistofstroom mogelijk is. Het maximale drukverschil is 3,5 bar (50,8 psi). De klep kan werken tussen -10 en 120 °C (14 tot 248 °F). De Kv-waarde van de klep is 4 m3/h, wat overeenkomt met een Cv-waarde van 4,63 gpm. De actuator vereist een voedingsspanning van 24 V AC/DC. De actuator ondersteunt BACnet MSTP/Modbus RTU/MP-Bus communicatieprotocollen en vereist product ZTH EU om het protocoladres in te stellen en de actuator aan het systeem te koppelen. Bovendien maakt ZTH EU het instellen van een analoog 0-10V of 2-10V regelsignaal mogelijk. De actuator opent/sluit de klep in 90 seconden. De actuator heeft een IP54-classificatie.

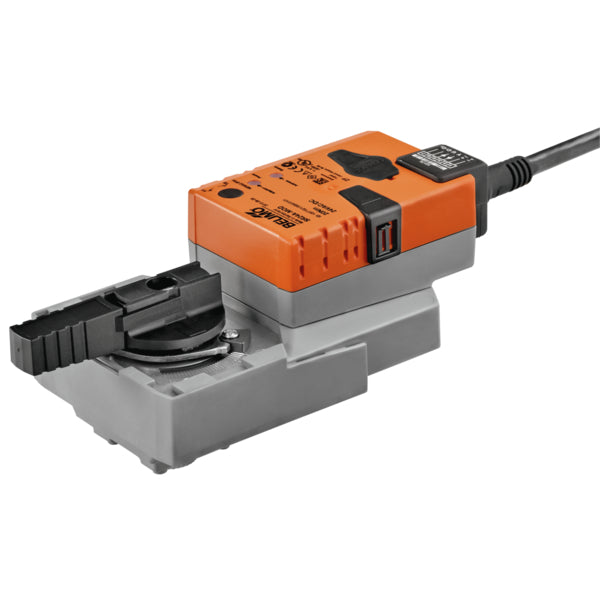

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Handmatige bediening is mogelijk met een drukknop, die het tandwielmechanisme ontgrendelt zolang de knop wordt ingedrukt of vergrendeld blijft. De actuator kan rechtstreeks op de kogelkraan worden gemonteerd met behulp van een enkele schroef. De montageoriëntatie ten opzichte van de kogelkraan kan in stappen van 90° worden gekozen. De actuator wordt geleverd met een ingebouwde interface voor BACnet MSTP, Modbus RTU en MP-Bus. Het ontvangt het digitale regelsignaal van het regelsysteem en geeft de huidige status weer. De draaihoek kan worden aangepast met mechanische eindstops.
