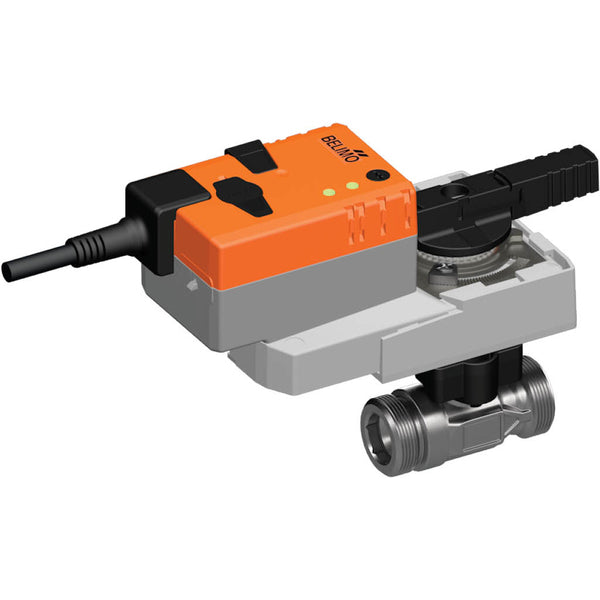

Belimo Regelklep G1-1/4 Kvs16 24VAC/DC 90s BACnet/Modbus 5Nm IP40 R419D/VLR24A-LP1

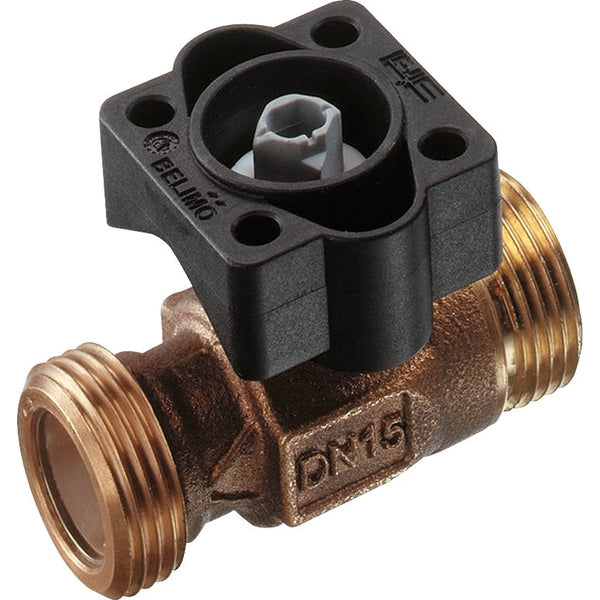

Dit is een 2-weg gereguleerde Belimo kogelkraan met een messing behuizing en EPDM afdichting. De boringdiameter van de klep is DN 20 en de poortmaat is G 1 1/4 inch met buitendraad. Met zijn geïntegreerde regelsschijf zorgt het voor een gelijke percentage flowcontrole, waardoor nauwkeurige en consistente regulering van de vloeistofstroom mogelijk is. De maximale verschillendruk is 4 bar (58 psi). De klep kan werken tussen 2 en 130 °C (36 tot 266 °F). De Kv-waarde van de klep is 16 m3/h, wat overeenkomt met een Cv-waarde van 18.51 gpm. De actuator vereist een voedingsspanning van 24 V AC/DC. De actuator heeft BACnet IP/Modbus TCP-besturing, wat veelzijdige communicatie en interoperabiliteit met andere systemen mogelijk maakt voor gestroomlijnde controle- en bewakingsmogelijkheden. De actuator opent/sluit de klep in 90 seconden. De actuator heeft een IP40-classificatie.

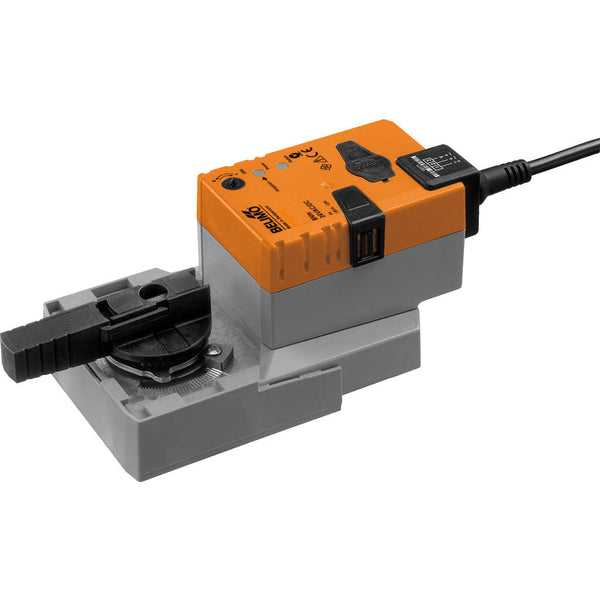

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de aanslag is bereikt. Handmatige bediening is mogelijk met een drukknop, die de tandwieloverbrenging ontkoppelt zolang de knop wordt ingedrukt of vergrendeld blijft. Handmatige activering van de aanpassing kan worden gedaan door op de knop "Aanpassing" te drukken. Beide mechanische eindstops worden gedetecteerd tijdens de aanpassing (hele instelbereik). De actuator beweegt vervolgens naar de positie die door het controlesignaal is gedefinieerd. De actuator kan direct op de kogelkraan worden gemonteerd met behulp van een enkele schroef. De montagerichting ten opzichte van de kogelkraan kan in stappen van 90° worden gekozen. De actuator wordt bestuurd via de Cloud, BACnet IP of Modbus TCP en beweegt naar de positie die door het controlesignaal is gedefinieerd. Verschillende gegevenspunten kunnen via dezelfde interfaces worden geschreven en gelezen. In hybride modus ontvangt de actuator zijn analoge controlesignaal van de hogere controller en beweegt naar de gedefinieerde positie. Verschillende gegevenspunten kunnen worden gelezen en geschreven (behalve voor het controlesignaal) met behulp van de Cloud, BACnet IP of Modbus TCP. De rotatiehoek kan worden aangepast met mechanische eindstops. De geregistreerde gegevens (geïntegreerde gegevensregistratie voor 13 maanden) kunnen worden gebruikt voor analytische doeleinden. CSV-bestanden kunnen via een webbrowser worden gedownload. Bij de eerste stroomvoorziening, d.w.z. tijdens de inbedrijfstelling, voert de actuator een aanpassing uit waarbij het werkbereik en de positiefeedback zich aanpassen aan het mechanische instelbereik. De actuator beweegt vervolgens naar de positie die door het controlesignaal is gedefinieerd.

Voordelen:

• De geïntegreerde regelsschijf zorgt voor een gelijke percentage flow, ideaal voor verwarmingscircuits
