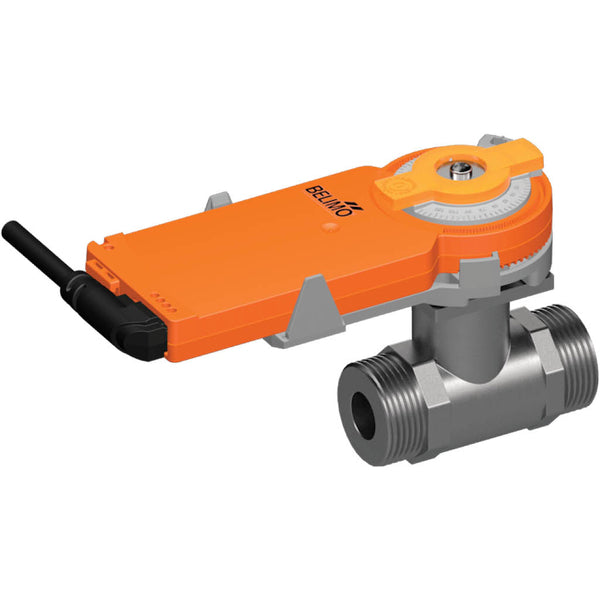

Belimo Kogelkraan G1-1/4 Kvs21 24VAC/DC 75s 2/3-punt 2Nm IP54 R420/KR24

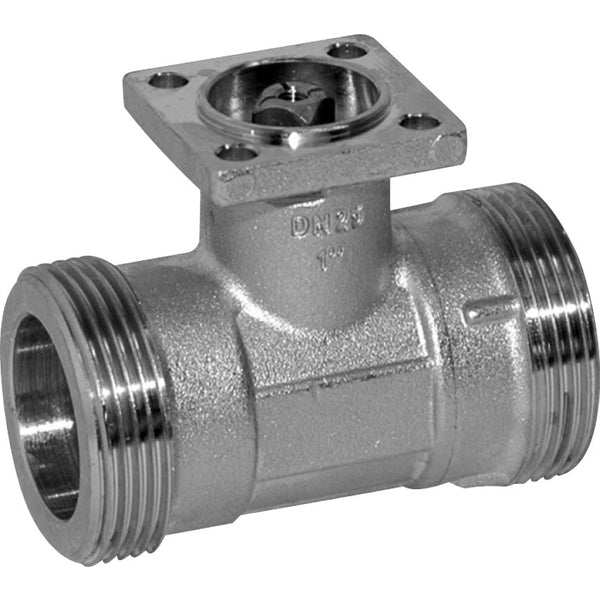

Dit is een 2-weg Belimo kogelkraan met een messing behuizing en EPDM afdichting. De diameter van de boring van de klep is DN 20 en de poortmaat is G 1 1/4 inch met buitendraad. Het maximale drukverschil is 4 bar. De klep kan werken tussen -10 en 100 °C (14 tot 212 °F). De Kv-waarde van de klep is 21 m3/u, wat overeenkomt met een Cv-waarde van 24,3 gpm. De actuator heeft een voedingsspanning van 24 V AC/DC nodig. De actuator heeft tweepunts- en driepuntsbediening. De actuator opent/sluit de klep in 75 seconden. De actuator heeft een IP54-beschermingsgraad.

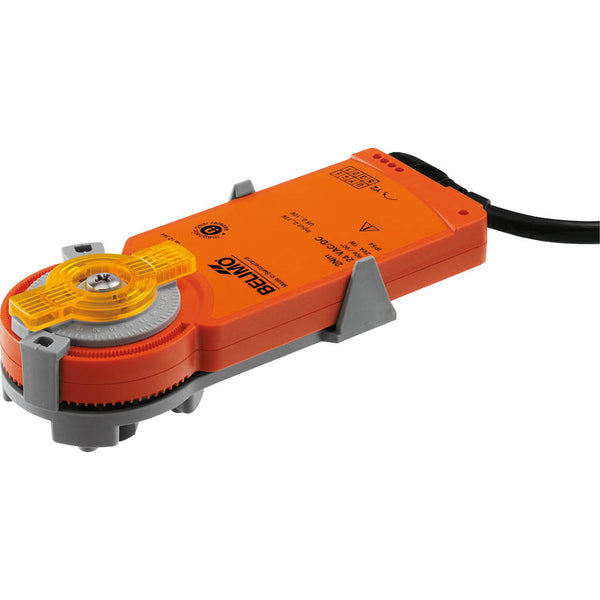

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. Handmatig overschakelen is mogelijk met een magneet, die de tandwieloverbrenging uitschakelt zolang de magneet aan het magneetsymbool blijft hangen. Een Z-MA magneet voor het ontkoppelen van de tandwieltrein is inbegrepen. De actuator kan rechtstreeks op de kogelkraan worden gemonteerd met een enkele schroef. De montagerichting ten opzichte van de kogelkraan kan worden gekozen in stappen van 90°. De actuator kan worden ingesteld vanaf 90° (A-AB = 100%) in stappen van 2,5°. De schaal vertegenwoordigt 25-100% van de kvs-waarde.
