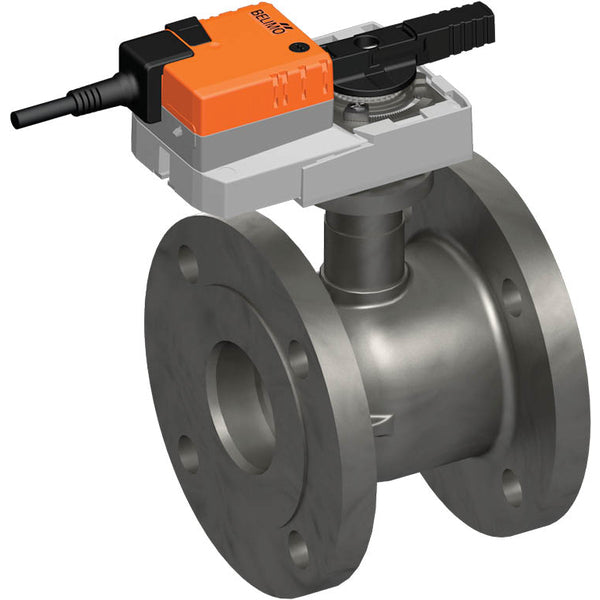

Belimo Gekenmerkte Klep Flens DN65 Kvs63 24VAC/DC 90s BACnet/Modbus/MP-Bus 20Nm IP54 R6065W63-S8/SR24A-MOD-5

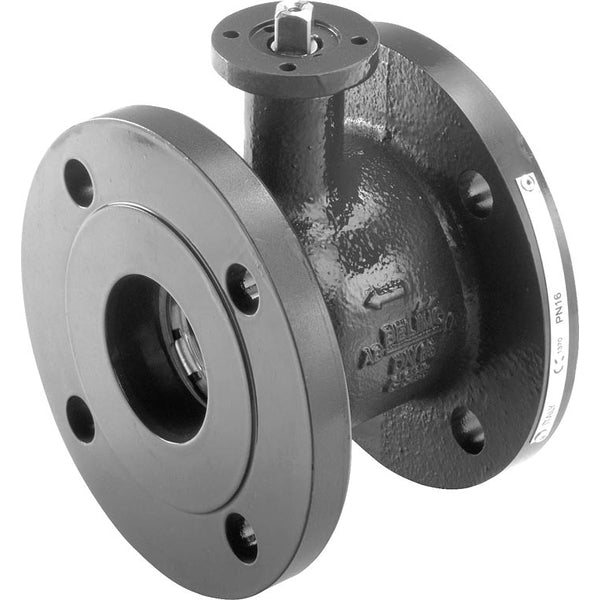

Dit is een Belimo 2-weg gekarakteriseerde kogelkraan met een gietijzeren behuizing en EPDM afdichting. De boringdiameter van de klep is DN 65 en de flensmaat is DN 65. Met zijn geïntegreerde regelschijf zorgt het voor een gelijk percentage debietregeling, waardoor een nauwkeurige en consistente regeling van de vloeistofstroom mogelijk is. Het maximale drukverschil is 4 bar (58 psi). De klep kan werken tussen -10 en 120 °C (14 tot 248 °F). De Kv-waarde van de klep is 63 m3/h, wat overeenkomt met een Cv-waarde van 72,89 gpm. De actuator vereist een voedingsspanning van 24 V AC/DC. De actuator ondersteunt BACnet MSTP/Modbus RTU/MP-Bus communicatieprotocollen en vereist product ZTH EU om het protocoladres in te stellen en de actuator aan het systeem te koppelen. Bovendien maakt ZTH EU het instellen van een analoog 0-10V of 2-10V regelsignaal mogelijk. De actuator opent/sluit de klep in 90 seconden. De actuator kan op de klep worden gemonteerd via de ISO 5211 flens. De actuator heeft een IP54 classificatie.

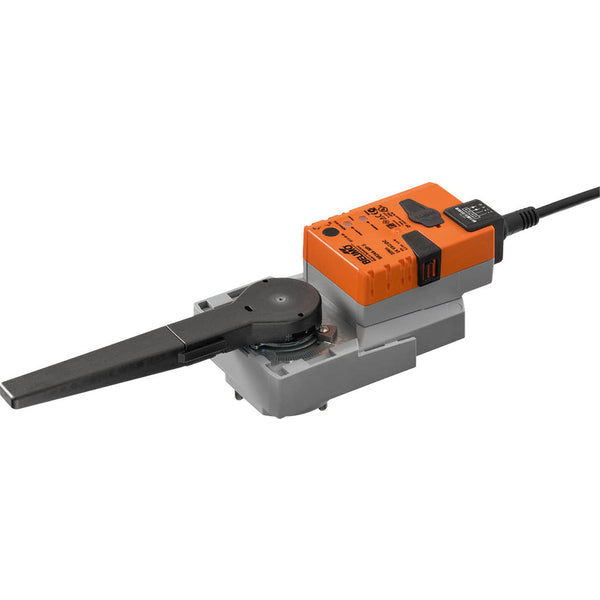

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstand is bereikt. Handmatige bediening is mogelijk met een drukknop, die het tandwielmechanisme ontgrendelt zolang de knop wordt ingedrukt of vergrendeld blijft. De actuator kan direct op de roterende of vlinderklep worden gemonteerd met een montageflens. De montageoriëntatie ten opzichte van de klep kan in stappen van 90° worden geselecteerd. De actuator wordt geleverd met een ingebouwde interface voor BACnet MSTP, Modbus RTU en MP-Bus. Het ontvangt het digitale regelsignaal van het regelsysteem en geeft de huidige status weer. De draaihoek kan worden aangepast met mechanische eindstops.
