Belimo Klepafsluiter 40mm Flens DN125 Kvs220 24VAC/DC 150s BACnet 0-10/2-10V 2500N IP54 H6125SP/EV24A-MOD

Dit is een 2-weg kogelklep met een gecoate gietijzeren behuizing en EPDM-afdichting. De boringdiameter van de klep is DN 125 en de flensmaat is DN 125. Het profiel van de klepconus bepaalt de gelijke percentage doorstromingskarakteristiek. Het maximale drukverschil is 6 bar (87 psi). De klep kan functioneren tussen 5 en 150 °C (41 tot 302 °F). De Kv-waarde van de klep is 220 m3/h, wat overeenkomt met een Cv-waarde van 254,54 gpm. De slaglengte van de klep is 40 mm. De actuator vereist een voedingsspanning van 24 V AC/DC. De actuator ondersteunt BACnet MSTP/Modbus RTU/MP-Bus communicatieprotocollen en biedt nauwkeurige positiefeedback in het bereik van 0-10 V of 2-10 V, wat zorgt voor nauwkeurige en responsieve controle in verschillende toepassingen. De actuator opent/sluit de klep in 150 seconden. De actuator heeft een IP54-classificatie.

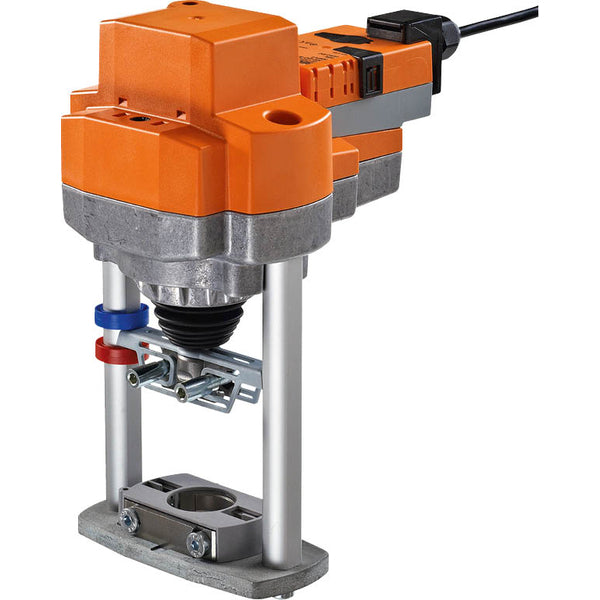

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer het eindpunt is bereikt. Handmatige bediening is mogelijk met een drukknop, die de tandwieloverbrenging ontkoppelt zolang de knop wordt ingedrukt of vergrendeld. Slagaanpassingen kunnen worden gemaakt met een 5 mm zeskantboutsleutel die aan de bovenkant van de actuator is geplaatst, waarbij de stang uitsteekt wanneer deze met de klok mee wordt gedraaid. De actuator kan direct op de kogelklep worden gemonteerd met behulp van vormvaste holle klemmen en kan 360° op de klepneus worden gedraaid. De actuator wordt geleverd met een ingebouwde interface voor BACnet MSTP, Modbus RTU en MP-Bus. Het verkrijgt het digitale controlesignaal van het regelsysteem en biedt de huidige status. De standaard fabrieksinstelling trekt de actuatorstang terug. Bij verzending van klep-actuator combinaties wordt de bewegingsrichting ingesteld op basis van het sluitpunt van de klep. Wanneer de actuator wordt geactiveerd, verandert de slagrichtingsschakelaar de looprichting tijdens normale werking. De gedeeltelijke drukontlastingsstang en overloopkanalen stellen deze klep in staat om hoge afsluitdrukken te verwerken.

Voordelen:

• De geïntegreerde gekarakteriseerde schijf zorgt voor een gelijke percentage doorstroming, ideaal voor verwarmingscircuits
• Deze modulerende actuator kan de klep overal tussen 0-90 graden positioneren met een controlesignaal van 0-10 V/2-10 V
