Belimo Klepafsluiter 40mm Flens DN125 Kvs220 100-240VAC 150s 2/3-punts 2500N IP54 H6125SP/EV230A-TPC

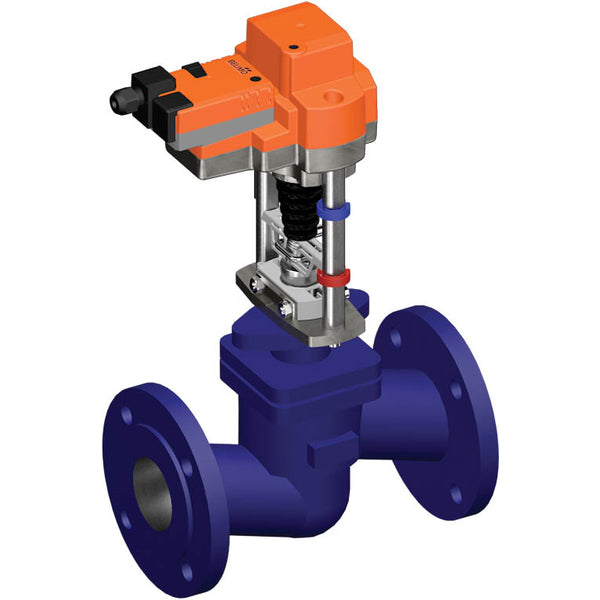

Dit is een 2-weg globe ventiel met een gecoate gietijzeren behuizing en EPDM afdichting. De boring diameter van het ventiel is DN 125 en de flens maat is DN 125. Het profiel van de ventielkegel bepaalt de gelijkpercentage doorstroomkarakteristiek. Het maximale drukverschil is 6 bar (87 psi). Het ventiel kan werken tussen 5 en 150 °C (41 tot 302 °F). De Kv-waarde van het ventiel is 220 m3/h, wat overeenkomt met een Cv-waarde van 254.54 gpm. De slaglengte van het ventiel is 40 mm. De actuator vereist een voedingsspanning van 100-240 V AC. De actuator heeft een tweepunts- en driepuntsregeling. De actuator opent/sluit het ventiel in 150 seconden. De actuator heeft een IP54 classificatie.

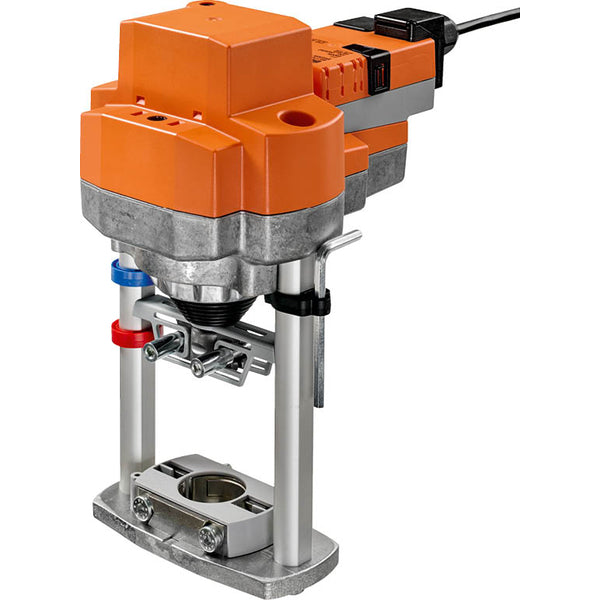

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Handmatige bediening is mogelijk met een drukknop, die het tandwielmechanisme ontgrendelt zolang de knop wordt ingedrukt of vergrendeld. Slaglengte aanpassingen kunnen worden gemaakt met een 5mm inbussleutel die in de bovenkant van de actuator wordt gestoken, waarbij de stang uitschuift wanneer deze met de klok mee wordt gedraaid. De actuator kan direct op het globe ventiel worden gemonteerd met behulp van vorm-passende holle klembekken en kan 360° worden gedraaid op de ventielhals. De standaard fabrieksinstelling trekt de actuatorstang in. Bij het verzenden van ventiel-actuator combinaties wordt de bewegingsrichting ingesteld op basis van het sluitpunt van het ventiel. Wanneer de actuator geactiveerd is, verandert de slagrichtingsschakelaar de looprichting tijdens normaal bedrijf. De gedeeltelijke drukontlastingsstang en overloopkanalen maken het mogelijk dat dit ventiel hoge afsluitdrukken kan verwerken.

Voordelen:

• De geïntegreerde regelschijf zorgt voor een gelijkpercentage doorstroming, ideaal voor verwarmingscircuits
