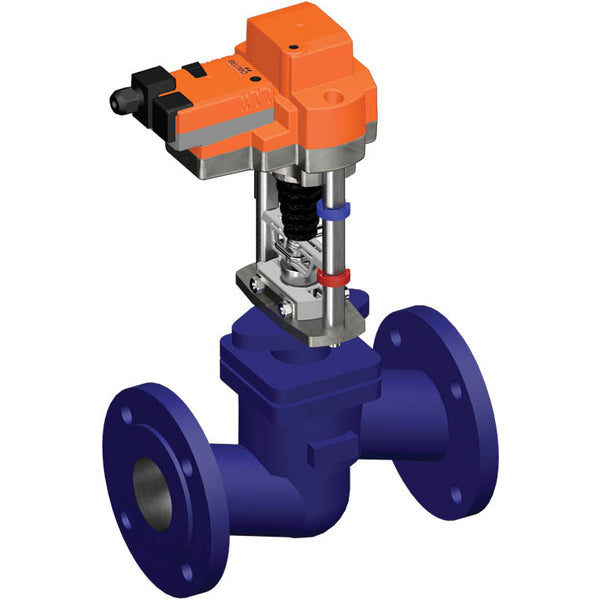

Elektrische Globe Valve 30mm Flens DN 80 Gietijzer EPDM 100m3/h 16bar/232psi 24 V AC/DC
Dit is een 2-weg kogelkraan met een gecoate gietijzeren behuizing en EPDM afdichting. De binnendiameter van de klep is DN 80 en de flensmaat is DN 80. Het profiel van de ventielkegel bepaalt de doorstroomkarakteristiek met gelijk percentage. Deze klep is bestand tegen een druk tot 16 bar (232 psi). De klep kan werken tussen 5 en 150 °C (41 tot 302 °F). De Kv-waarde van de klep is 100 m3/u, wat overeenkomt met een Cv-waarde van 115,7 gpm. De slaglengte van de kleppen is 30 mm. De actuator heeft een voedingsspanning van 24 V AC/DC nodig. De actuator is geconfigureerd met een 2-10 V regeltype en biedt positieterugkoppeling, wat zorgt voor een nauwkeurige regeling van de werking en een nauwkeurige bewaking van de positie binnen het aangewezen spanningsbereik. De actuator opent/sluit de klep in 150 seconden. De actuator heeft een IP54-beschermingsgraad.
- Normale prijs
- €3100.00
- Normale prijs
- €2561.98
Beschrijving
Dit is een 2-weg kogelkraan met een gecoate gietijzeren behuizing en EPDM afdichting. De binnendiameter van de klep is DN 80 en de flensmaat is DN 80. Het profiel van de ventielkegel bepaalt de doorstroomkarakteristiek met gelijk percentage. Deze klep is bestand tegen een druk tot 16 bar (232 psi). De klep kan werken tussen 5 en 150 °C (41 tot 302 °F). De Kv-waarde van de klep is 100 m3/u, wat overeenkomt met een Cv-waarde van 115,7 gpm. De slaglengte van de kleppen is 30 mm. De actuator heeft een voedingsspanning van 24 V AC/DC nodig. De actuator is geconfigureerd met een 2-10 V regeltype en biedt positieterugkoppeling, wat zorgt voor een nauwkeurige regeling van de werking en een nauwkeurige bewaking van de positie binnen het aangewezen spanningsbereik. De actuator opent/sluit de klep in 150 seconden. De actuator heeft een IP54-beschermingsgraad.
De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. Handmatig overschakelen is mogelijk met een drukknop, die de versnellingsbak uitschakelt zolang de knop ingedrukt of vergrendeld is. De slag kan worden aangepast met behulp van een 5 mm inbusbout die in de bovenkant van de actuator wordt gestoken, waarbij de stang naar buiten komt als deze met de klok mee wordt gedraaid. De actuator kan direct op de klep worden gemonteerd met behulp van holle klembekken en kan 360° op de klephals worden gedraaid. De actuator kan worden aangestuurd met een standaard stuursignaal van 0-10 V en beweegt naar de positie die wordt gedicteerd door het stuursignaal. De spanningsmeting wordt zowel gebruikt voor visuele weergave van de klepstand binnen het bereik van 0,5% tot 100% als voor een stuursignaal voor andere actuators. De draaihoek kan worden aangepast met mechanische eindaanslagen. De standaard fabrieksinstelling trekt de actuatorstang in. Bij het verzenden van combinaties van klep en actuator wordt de bewegingsrichting ingesteld op basis van het sluitpunt van de klep. Wanneer de actuator wordt geactiveerd, verandert de slagrichtingschakelaar de looprichting tijdens normaal bedrijf.
Voordelen:
- De geïntegreerde kenmerkende schijf garandeert een gelijk percentage stroomregeling
- Deze modulerende actuator kan de klep overal tussen 0-90 graden positioneren met een stuursignaal van 2-10 V.
