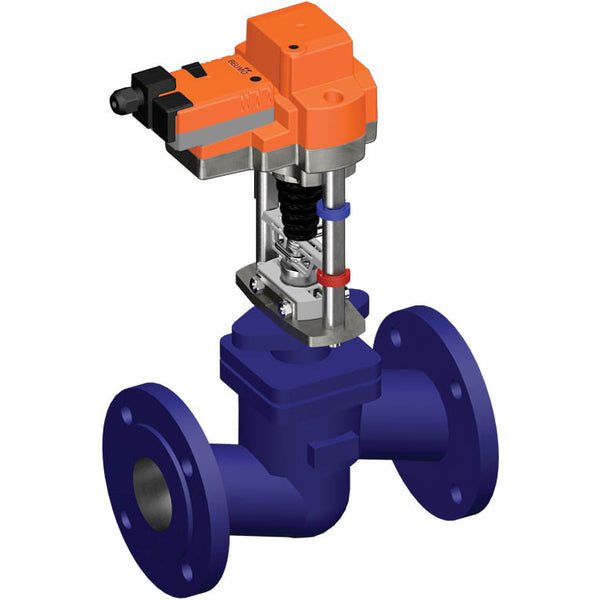

Belimo Klepafsluiter DN65 Flens 30mm Slag Kvs63 24VAC/DC 150s 0-10V 4500N IP54 H665S/RV24A-SZ
Dit is een Belimo 2-weg klepafsluiter met een gecoate gietijzeren behuizing en EPDM afdichting. De boringdiameter van de klep is DN 65 en de flensmaat is DN 65. De klepconus heeft een equipercentuele karakteristiek volgens VDI/VDE 2173, geoptimaliseerd binnen zijn openingsbereik. Het maximale verschil in druk is 11 bar (159,5 psi). De klep kan werken tussen 5 en 150 °C (41 tot 302 °F). De Kv-waarde van de klep is 63 m3/h, wat overeenkomt met een Cv-waarde van 72,89 gpm. De slaglengte van de klep is 30 mm. De actuator vereist een voedingsspanning van 24 V AC/DC. De actuator maakt gebruik van een 0-10 V regeltype en biedt positiefeedback, waardoor nauwkeurige controle van zijn bewegingen en nauwkeurige monitoring van zijn positie binnen het gespecificeerde spanningsbereik mogelijk is. De actuator opent/sluit de klep in 150 seconden. De actuator heeft een IP54-classificatie.
- Normale prijs
- €2.196,13
- Normale prijs
- €1.814,98
Beschrijving
Dit is een Belimo 2-weg klepafsluiter met een gecoate gietijzeren behuizing en EPDM afdichting. De boringdiameter van de klep is DN 65 en de flensmaat is DN 65. De klepconus heeft een equipercentuele karakteristiek volgens VDI/VDE 2173, geoptimaliseerd binnen zijn openingsbereik. Het maximale verschil in druk is 11 bar (159,5 psi). De klep kan werken tussen 5 en 150 °C (41 tot 302 °F). De Kv-waarde van de klep is 63 m3/h, wat overeenkomt met een Cv-waarde van 72,89 gpm. De slaglengte van de klep is 30 mm. De actuator vereist een voedingsspanning van 24 V AC/DC. De actuator maakt gebruik van een 0-10 V regeltype en biedt positiefeedback, waardoor nauwkeurige controle van zijn bewegingen en nauwkeurige monitoring van zijn positie binnen het gespecificeerde spanningsbereik mogelijk is. De actuator opent/sluit de klep in 150 seconden. De actuator heeft een IP54-classificatie.

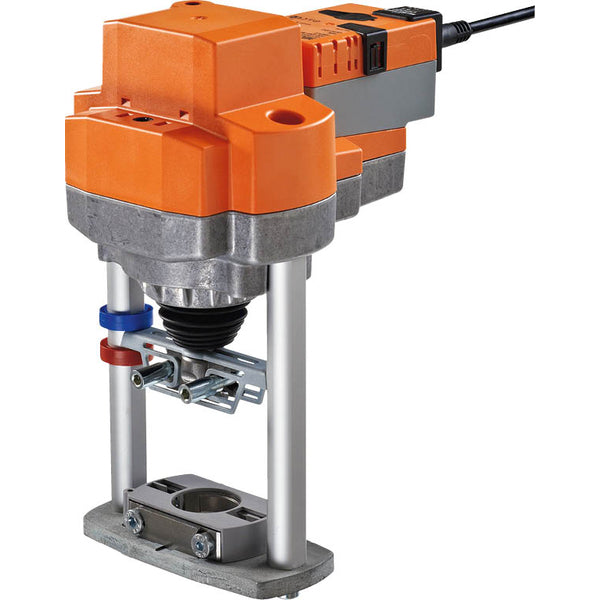

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Handmatige bediening is mogelijk met een drukknop, die het tandwieloverbrenging ontkoppelt zolang de knop wordt ingedrukt of vergrendeld. Slagaanpassingen kunnen worden gemaakt met een 5mm zeskantboutsleutel die aan de bovenkant van de actuator is geplaatst, waarbij de stam zich uitstrekt wanneer deze met de klok mee wordt gedraaid. De actuator kan direct op de klepafsluiter worden gemonteerd met behulp van vormpassende holle klemmen en kan 360° op de klepneus worden gedraaid. De actuator kan worden aangestuurd met een standaard regelsignaal van 0-10 V en beweegt naar de positie die door het regelsignaal wordt bepaald. Spanningmeting wordt zowel gebruikt voor het visueel weergeven van de kleppositie binnen het bereik van 0,5% tot 100% als als regelsignaal voor andere actuators. De standaard fabrieksinstelling trekt de actuatorstam terug.
Voordelen:
- Gelijke percentage doorstroomkarakteristiek, de bypass heeft een lineaire karakteristiek
