Belimo Klepafsluiter DN65 Flens 30mm Slag Kvs63 24VAC/DC 150s 2-10V 4500N IP54 H665S/RV24A-MF

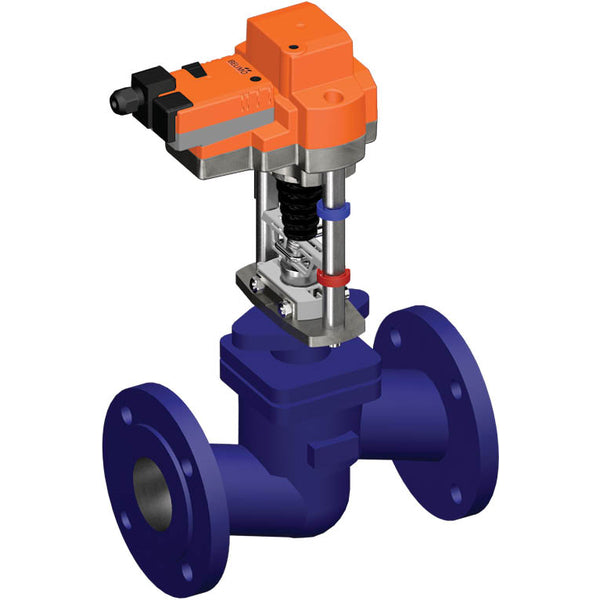

Dit is een Belimo 2-weg gloeiklep met een gecoate gietijzeren behuizing en EPDM-afdichting. De boringdiameter van de klep is DN 65 en de flensmaat is DN 65. De klepkegel heeft een equipercentuele karakteristiek volgens VDI/VDE 2173, geoptimaliseerd binnen zijn openingsbereik. Het maximale drukverschil is 11 bar (159.5 psi). De klep kan werken tussen 5 en 150 °C (41 tot 302 °F). De Kv-waarde van de klep is 63 m3/h, wat overeenkomt met een Cv-waarde van 72.89 gpm. De slaglengte van de klep is 30 mm. De actuator vereist een voedingsspanning van 24 V AC/DC. De modulerende actuator vereist een 2-10 V ingang en biedt positiefeedback, waardoor nauwkeurige controle over de werking en nauwkeurige bewaking van de positie binnen het aangewezen spanningsbereik mogelijk is. De actuator opent/sluit de klep in 150 seconden. De actuator heeft een IP54-classificatie.

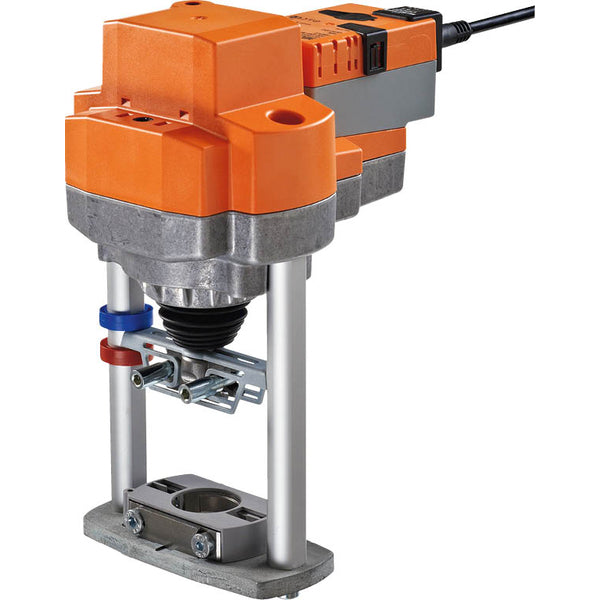

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Handmatige bediening is mogelijk met een drukknop, die het tandwielmechanisme ontgrendelt zolang de knop wordt ingedrukt of vergrendeld. Slagafstellingen kunnen worden gemaakt met behulp van een inbussleutel van 5 mm die wordt ingebracht aan de bovenkant van de actuator, waarbij de stang uitschuift wanneer deze met de klok mee wordt gedraaid. De actuator kan direct op de gloeiklep worden gemonteerd met behulp van vormvaste holle klembekken en kan 360° worden gedraaid op de klephals. De actuator kan worden bestuurd met een standaard regelsignaal van 2-10 V en beweegt naar de positie die wordt bepaald door het regelsignaal. Spanningsmeting wordt gebruikt voor visuele weergave van de kleppositie binnen het bereik van 0,5% tot 100% en als regelsignaal voor andere actuators. De standaard fabrieksinstelling trekt de actuatorstang in.

Voordelen:

• Gelijk percentage doorstroomkarakteristiek, de omleiding heeft een lineaire karakteristiek
