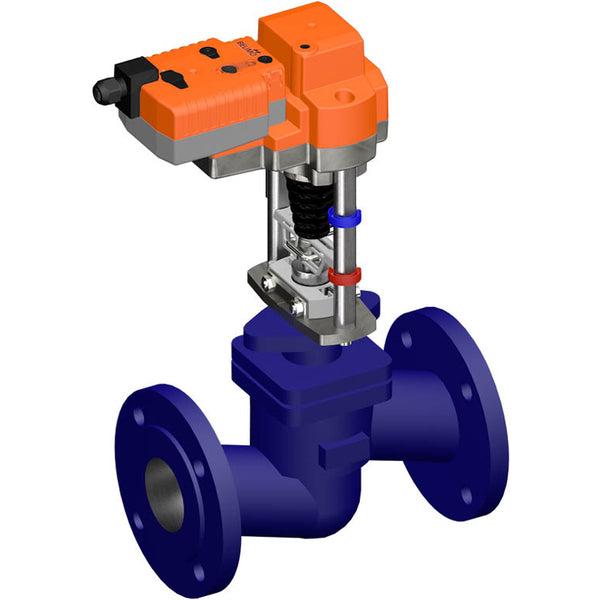

Belimo Klepafsluiter DN65 Flens 30mm Slag Kvs63 24VAC/DC Fail-Safe NC/NO 150s BACnet/Modbus/MP-Bus 2000N IP54 H665S/AVK24A-MOD

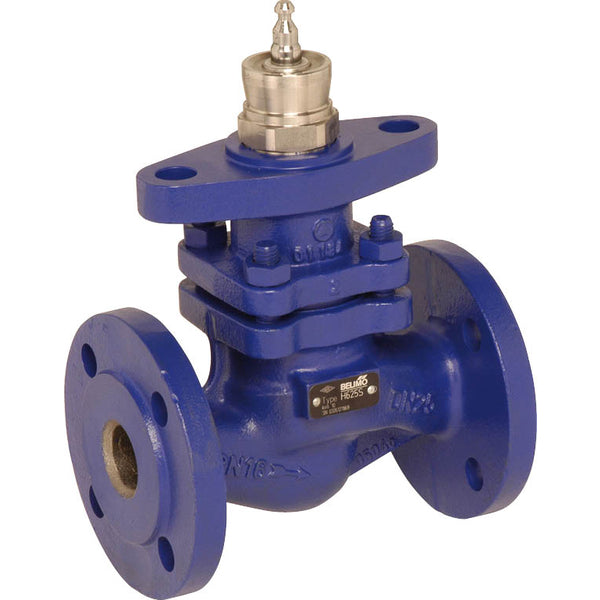

Dit is een Belimo 2-weg kogelkraan met een gecoate gietijzeren behuizing en EPDM afdichting. De boringdiameter van de klep is DN 65 en de flensmaat is DN 65. De klepkegel heeft een equipercentuele karakteristiek volgens VDI/VDE 2173, geoptimaliseerd binnen zijn openingsbereik. Het maximale drukverschil is 4 bar (58 psi). De klep kan werken tussen 5 en 150 °C (41 tot 302 °F). De Kv-waarde van de klep is 63 m3/h, wat overeenkomt met een Cv-waarde van 72,89 gpm. De slaglengte van de klep is 30 mm. De actuator vereist een voedingsspanning van 24 V AC/DC. De actuator ondersteunt BACnet MSTP/Modbus RTU/MP-Bus communicatieprotocollen en vereist product ZTH EU voor het instellen van het protocoladres en het koppelen van de actuator aan het systeem. Bovendien maakt ZTH EU het instellen van een analoog 0-10V of 2-10V regelsignaal mogelijk. De actuator opent/sluit de klep in 150 seconden. De actuator heeft een IP54 classificatie. De actuator is uitgerust met een fail-safe (NC/NO) functie die zorgt voor veilige werking in geval van stroomuitval.

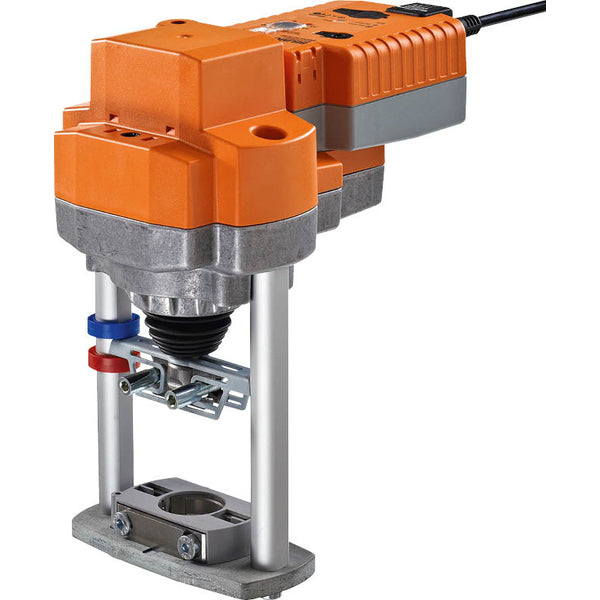

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Tijdens de werking schakelt de slagrichtingsschakelaar de looprichting om in normaal bedrijf. Dit heeft echter geen invloed op de vooraf ingestelde fail-safe positie. Handmatige bediening is mogelijk met een drukknop. Het tandwielmechanisme ontkoppelt en de actuator ontkoppelt gedurende de tijd dat de knop wordt ingedrukt. Slagafstellingen kunnen worden gemaakt met behulp van een inbussleutel van 5 mm die wordt ingebracht aan de bovenkant van de actuator, waarbij de stang uitschuift bij het met de klok mee draaien. De actuator kan direct op de kogelkraan worden gemonteerd met behulp van vormsluitende holle klembekken en kan 360° worden gedraaid op de klephals. De actuator beweegt de klep naar de gewenste bedrijfspositie tegelijkertijd met het opladen van de geïntegreerde condensatoren. Als de voeding wordt onderbroken, schuift de klep naar de gekozen fail-safe positie met behulp van de opgeslagen elektrische energie. De actuator wordt geleverd met een ingebouwde interface voor BACnet MSTP, Modbus RTU en MP-Bus. Het ontvangt het digitale regelsignaal van het besturingssysteem en geeft de huidige status weer. De standaard fabrieksinstelling trekt de actuatorstang in. Bij het verzenden van klep-actuatorcombinaties wordt de bewegingsrichting ingesteld op basis van het sluitpunt van de klep. De condensatoractuators hebben een voorschakelperiode nodig om de condensatoren naar een bruikbaar spanningsniveau te brengen. Dit zorgt ervoor dat de actuator bij een stroomstoring op elk moment vanuit zijn huidige positie naar de fail-safe positie kan bewegen. De fail-safe positie van de draaiknop maakt aanpassing van de gewenste fail-safe positie mogelijk. Het aanpassingsbereik is gebaseerd op de maximale slaghoogte van de actuator. Bij stroomuitval beweegt de actuator naar de gekozen fail-safe positie met een fabrieksingestelde overbruggingstijd van 2 seconden. Na aflevering van de fabriek is de actuator volledig ontladen en heeft ongeveer 20 seconden voorschakeltijd nodig voordat de initiële installatie kan plaatsvinden om het vereiste spanningsniveau in de condensatoren te bereiken.

Voordelen:

• Gelijk percentage doorstroomkarakteristiek, de omleiding heeft een lineair karakter
• De actuator is uitgerust met een fail-safe functie
• Modulerende actuator met fieldbus of een 0-10 V/2-10 V signaal
