Belimo Klepafsluiter DN65 Flens 30mm Slag Kvs63 100-240VAC Fail-Safe NC/NO 150s 3-punts 2000N IP54 H665N/AVK230A-3

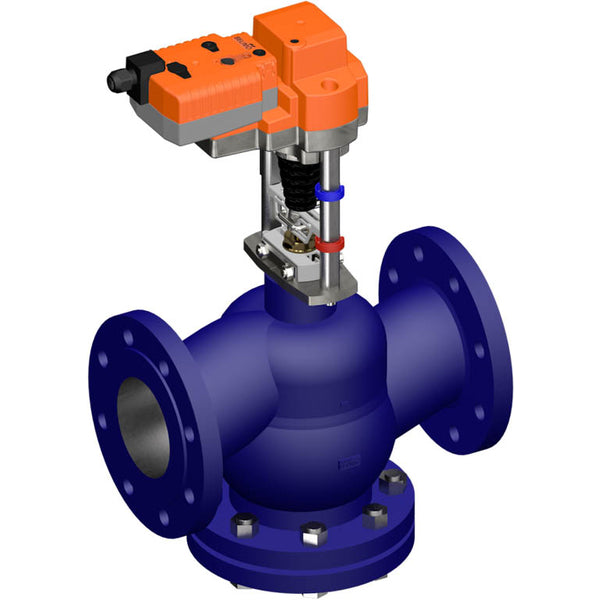

Dit is een Belimo 2-weg kogelkraan met een gecoate gietijzeren behuizing en EPDM afdichting. De boringdiameter van de klep is DN 65 en de flensmaat is DN 65. De klepkegel heeft een equipercentuele karakteristiek volgens VDI/VDE 2173, geoptimaliseerd binnen zijn openingsbereik. Het maximale drukverschil is 4 bar (58 psi). De klep kan werken tussen 5 en 120 °C (41 tot 248 °F). De Kv-waarde van de klep is 63 m3/h, wat overeenkomt met een Cv-waarde van 72,89 gpm. De slaglengte van de klep is 30 mm. De actuator vereist een voedingsspanning van 100-240 V AC. De actuator heeft een driepunts (open-dicht) regeling. De actuator opent/sluit de klep in 150 seconden. De actuator heeft een IP54 classificatie. De actuator is uitgerust met een fail-safe (NC/NO) functie die zorgt voor veilige werking in geval van stroomuitval.

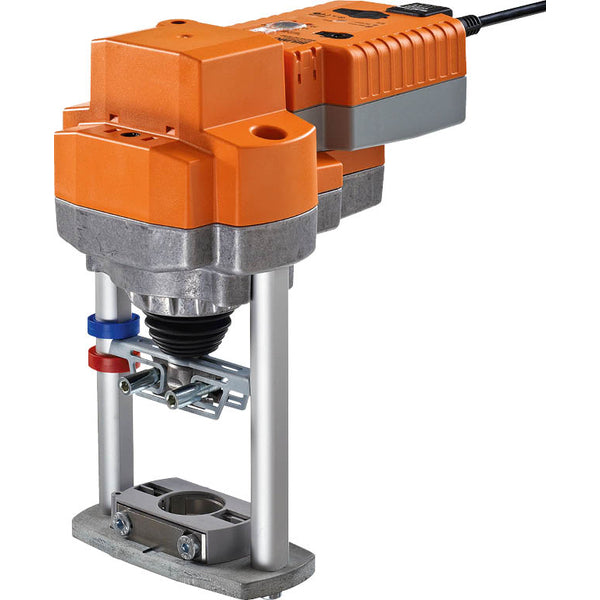

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Tijdens de bediening schakelt de slagrichtingsschakelaar de looprichting om in normaal bedrijf. Dit heeft echter geen invloed op de vooraf ingestelde fail-safe positie. Handmatige bediening is mogelijk met een drukknop. Het tandwielmechanisme ontkoppelt en de actuator ontkoppelt gedurende de tijd dat de knop wordt ingedrukt. Slagafstellingen kunnen worden gemaakt met behulp van een 5 mm zeskantsleutel die wordt ingebracht aan de bovenkant van de actuator, waarbij de stang uitschuift bij het met de klok mee draaien. De actuator kan direct op de kogelkraan worden gemonteerd met behulp van vormsluitende holle klembekken en kan 360° worden gedraaid op de klephals. De actuator beweegt de klep naar de gewenste bedrijfspositie tegelijkertijd met het opladen van de geïntegreerde condensatoren. Als de stroomtoevoer wordt onderbroken, schuift de klep naar de gekozen fail-safe positie met behulp van de opgeslagen elektrische energie. De standaard fabrieksinstelling trekt de actuatorstang in. Bij het verzenden van klep-actuatorcombinaties wordt de bewegingsrichting ingesteld op basis van het sluitpunt van de klep. De condensatoractuators hebben een voorschakelperiode nodig om de condensatoren naar een bruikbaar spanningsniveau te brengen. Dit zorgt ervoor dat de actuator bij stroomuitval op elk moment vanuit zijn huidige positie naar de fail-safe positie kan bewegen. De fail-safe positie van de draaiknop maakt aanpassing van de gewenste fail-safe positie mogelijk. Het aanpassingsbereik is gebaseerd op de maximale slaghoogte van de actuator. Bij stroomuitval beweegt de actuator naar de gekozen fail-safe positie met inachtneming van een fabrieksinstelling van 2 seconden voor overbruggingstijd. Na levering van de fabriek is de actuator volledig ontladen en heeft ongeveer 20 seconden voorafgaande aan de initiële installatie nodig om het noodzakelijke spanningsniveau in de condensatoren te bereiken.

Voordelen:

• Gelijk percentage doorstroomkarakteristiek, de omleiding heeft een lineair karakter
• De actuator is uitgerust met een fail-safe functie
