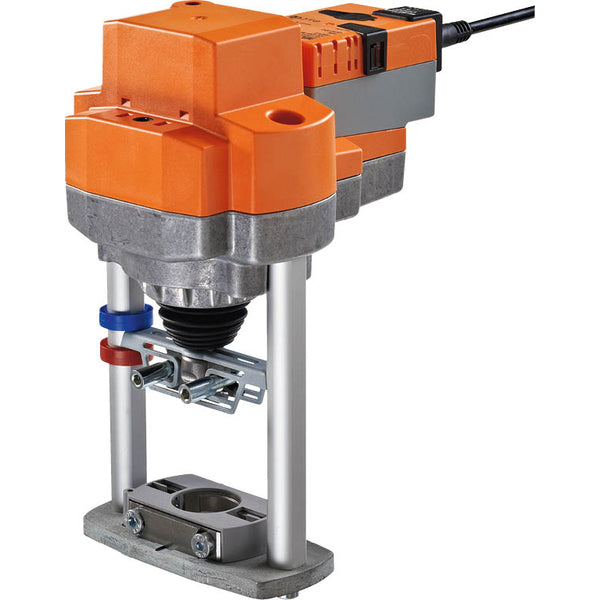

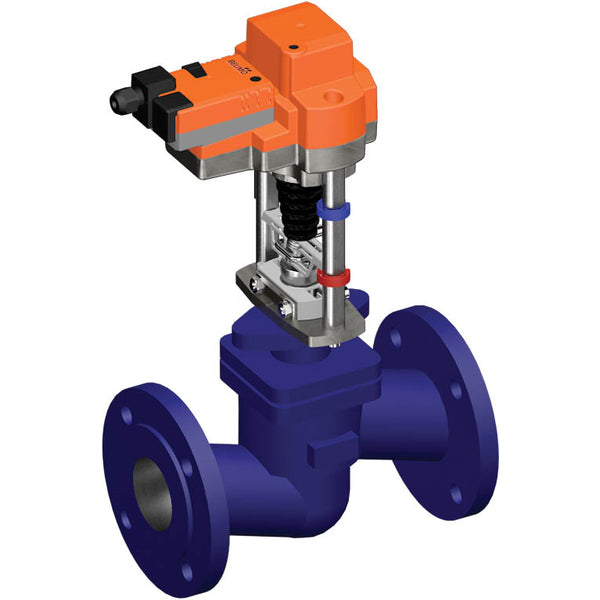

Belimo Klepafsluiter 30mm Flens DN100 Kvs145 24VAC/DC 35s 0-10V 2500N IP54 H6100S/EVC24A-SZ

Dit is een 2-weg klepafsluiter met een gecoate gietijzeren behuizing en EPDM afdichting. De boringdiameter van de klep is DN 100 en de flensmaat is DN 100. Het profiel van de klepkegel bepaalt de gelijke percentage doorstromingskarakteristiek. Het maximale verschil in druk is 2 bar (29 psi). De klep kan werken tussen 5 en 150 °C (41 tot 302 °F). De Kv-waarde van de klep is 145 m3/h, wat overeenkomt met een Cv-waarde van 167,76 gpm. De slaglengte van de klep is 30 mm. De actuator vereist een voedingsspanning van 24 V AC/DC. De actuator maakt gebruik van een 0-10 V regeltype en biedt positiefeedback, waardoor nauwkeurige controle van zijn bewegingen en nauwkeurige monitoring van zijn positie binnen het gespecificeerde spanningsbereik mogelijk is. De actuator opent/sluit de klep in 35 seconden. De actuator heeft een IP54-classificatie.

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Handmatige bediening is mogelijk met een drukknop, die het tandwieloverbrenging ontkoppelt zolang de knop wordt ingedrukt of vergrendeld. Slagaanpassingen kunnen worden gemaakt met een 5mm zeskantboutsleutel die aan de bovenkant van de actuator is geplaatst, waarbij de stam uitsteekt wanneer deze met de klok mee wordt gedraaid. De actuator kan direct op de klepafsluiter worden gemonteerd met behulp van vormpassende holle klemmen en kan 360° op de klepneus worden gedraaid. De actuator kan worden aangestuurd met een standaard regelsignaal van 0-10 V en beweegt naar de positie die door het regelsignaal wordt bepaald. Spanningsmeting wordt zowel gebruikt voor het visueel weergeven van de kleppositie binnen het bereik van 0,5% tot 100% als als regelsignaal voor andere actuators. De standaard fabrieksinstelling trekt de actuatorstam terug. Bij verzending van klep-actuator combinaties wordt de bewegingsrichting ingesteld op basis van het sluitpunt van de klep. Wanneer de actuator wordt geactiveerd, verandert de slagrichting schakelaar de looprichting tijdens normale werking.

Voordelen:

• De geïntegreerde gereguleerde schijf zorgt voor een gelijke percentage doorstroming, ideaal voor verwarmingscircuits
• Deze modulerende actuator kan de klep overal tussen 0-90 graden positioneren met een regelsignaal van 0-10 V
