Belimo Klepafsluiter Rp2 20mm Slag Kvs40 24VAC/DC 150s 2/3-Punt 1500N IP54 H250S-P/SV24A-TPC

Dit is een Belimo 2-weg kogelkraan met een behuizing van roestvrij staal en PTFE/FFKM-afdichting. De boringdiameter van de klep is DN 50 en de poortmaat is Rp 2 inch met binnendraad. De klepkegel heeft een equipercentuele karakteristiek volgens VDI/VDE 2173, geoptimaliseerd binnen zijn openingsbereik. Het maximale drukverschil is 5 bar (72.5 psi). De klep kan werken tussen 0 en 130 °C (32 tot 266 °F). De Kv-waarde van de klep is 40 m3/h, wat overeenkomt met een Cv-waarde van 46.28 gpm. De slaglengte van de klep is 20 mm. De actuator vereist een voedingsspanning van 24 V AC/DC. De actuator heeft een tweepunts- en driepuntsregeling. De actuator opent/sluit de klep in 150 seconden. De actuator heeft een IP54-classificatie.

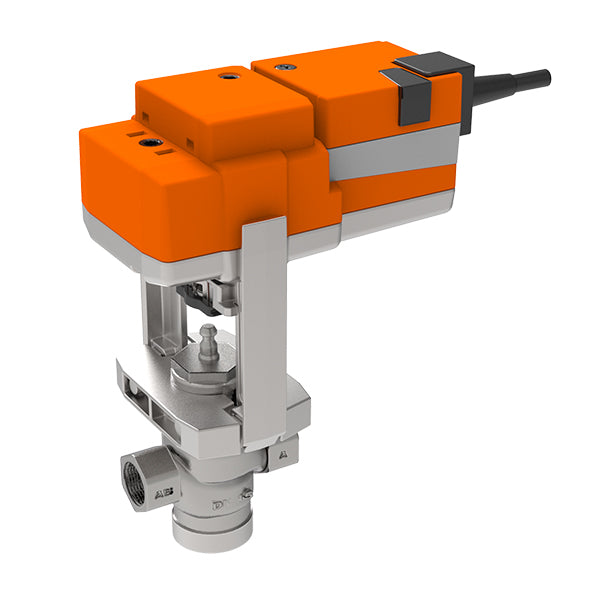

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Handmatige bediening is mogelijk met een drukknop, waarmee het tandwielmechanisme wordt ontkoppeld zolang de knop wordt ingedrukt of vergrendeld. De slag kan worden aangepast met behulp van een inbussleutel van 4 mm die in de bovenkant van de actuator wordt gestoken, waarbij de slagas uitschuift bij het met de klok mee draaien. De actuator kan direct op de kogelkraan worden gemonteerd met behulp van vormsluitende holle klembekken en kan 360° worden gedraaid op de klephals. De standaard fabrieksinstelling trekt de actuatorstang in.

Voordelen:

• Geschikt voor agressieve media en hoge temperaturen dankzij de hoogwaardige materialen
• Gelijk percentage doorstroomkarakteristiek, de omleiding heeft een lineair karakter
