Belimo Klepafsluiter DN80 Flens 18mm Slag Kvs90 24VAC/DC Fail-Safe NC/NO 35s 2-10V 1000N IP54 H679SP/NVKC24A-SR-TPC

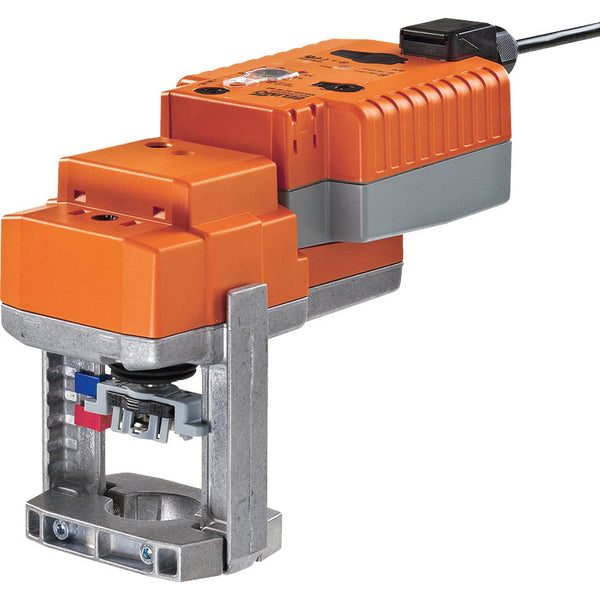

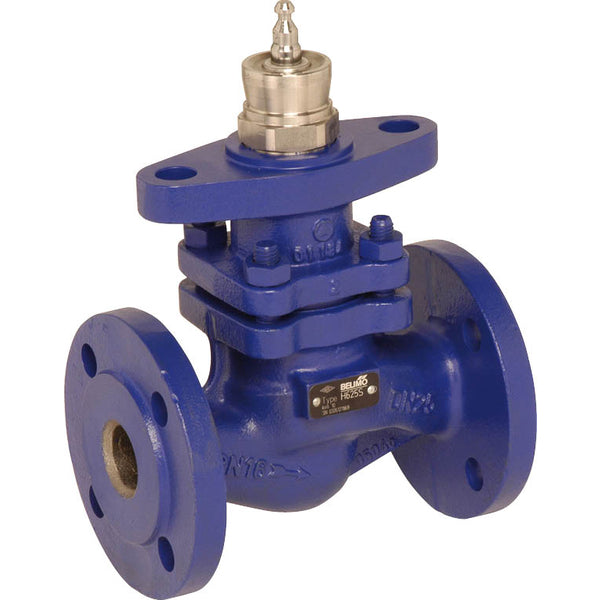

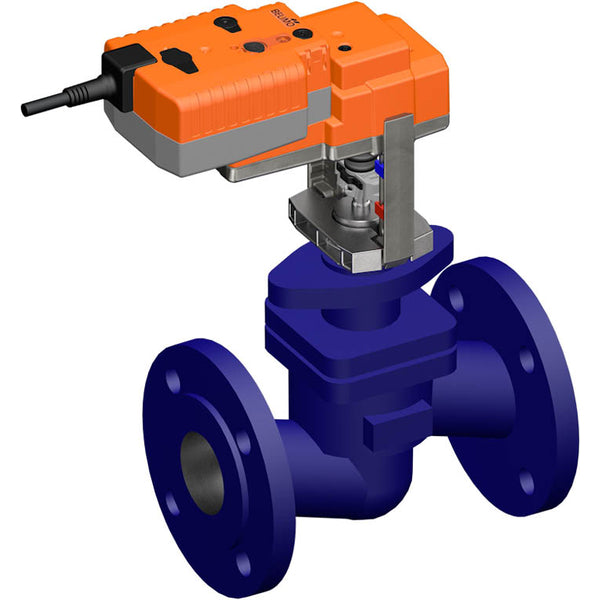

Dit is een Belimo 2-weg klepafsluiter met een gecoate gietijzeren behuizing en EPDM afdichting. De boringdiameter van de klep is DN 80 en de flensmaat is DN 80. De klepconus heeft een equipercentuele karakteristiek volgens VDI/VDE 2173, geoptimaliseerd binnen zijn openingsbereik. De maximale verschildruk is 10 bar (145 psi). De klep kan werken tussen 5 en 150 °C (41 tot 302 °F). De Kv-waarde van de klep is 90 m3/h, wat overeenkomt met een Cv-waarde van 104,13 gpm. De slaglengte van de klep is 18 mm. De actuator vereist een voedingsspanning van 24 V AC/DC. De modulerende actuator vereist een 2-10 V invoer en biedt positiefeedback, wat zorgt voor nauwkeurige controle over zijn werking en nauwkeurige monitoring van zijn positie binnen het aangewezen spanningsbereik. De actuator opent/sluit de klep in 35 seconden. De actuator heeft een IP54-classificatie. De actuator is uitgerust met een fail-safe (NC/NO) functie die veilige werking garandeert in geval van een stroomuitval.

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Handmatige bediening is mogelijk met een drukknop, die het tandwieloverbrenging ontkoppelt zolang de knop wordt ingedrukt of vergrendeld. De slag kan worden aangepast met een 4mm zeskant inbussleutel die aan de bovenkant van de actuator is geplaatst, waarbij de slagstang uitsteekt wanneer deze met de klok mee wordt gedraaid. De actuator kan direct op de klepafsluiter worden gemonteerd met behulp van vormpassende holle klemmen en kan 360° op de klepneus worden gedraaid. De actuator verplaatst de klep naar de gewenste bedrijfspositie terwijl de geïntegreerde condensatoren worden opgeladen. Als de stroomvoorziening wordt onderbroken, verschuift de klep naar de gekozen fail-safe positie met behulp van de opgeslagen elektrische energie. De standaard fabrieksinstelling trekt de actuatorstang terug. De condensatoractuators hebben een voorlaadperiode nodig om de condensatoren naar een bruikbaar spanningsniveau te brengen. Dit zorgt ervoor dat, in geval van een stroomuitval, de actuator vanuit zijn huidige positie naar de fail-safe positie kan bewegen op elk moment. De draaiknop fail-safe positie maakt aanpassing van de gewenste fail-safe positie mogelijk. Het aanpassingsbereik is gebaseerd op de maximale slaghoogte van de actuator. In geval van stroomuitval beweegt de actuator naar de gekozen fail-safe positie rekening houdend met een fabrieksinstelling van 2 seconden overbruggings tijd. Na levering vanuit de fabriek is de actuator volledig ontladen en heeft deze ongeveer 20 seconden voorladen nodig voordat de initiële installatie kan plaatsvinden om het noodzakelijke spanningsniveau in de condensatoren te bereiken. De gedeeltelijke drukontlastingsstang en overloopkanalen stellen deze klep in staat om hoge afsluitdrukken aan te kunnen.

Voordelen:

• Gelijke percentage doorstroomkarakteristiek, de bypass heeft een lineaire karakteristiek
• De actuator is uitgerust met een fail-safe functie
