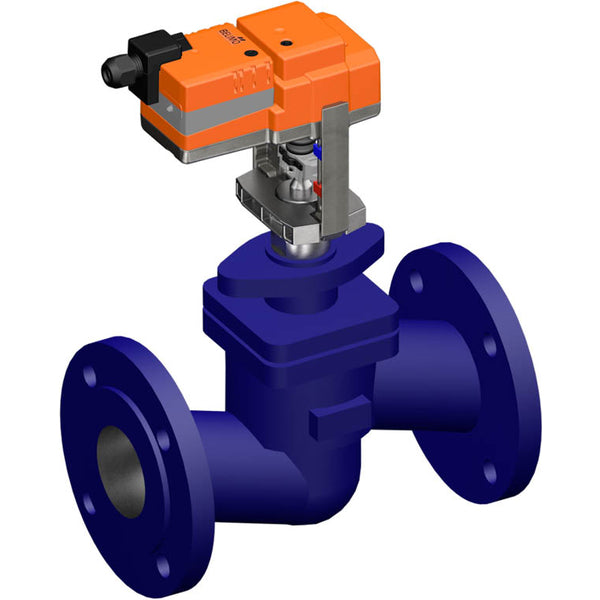

Belimo Klepafsluiter DN80 Flens 18mm Slag Kvs90 100-240VAC 150s 2/3-punts 1000N IP54 H679SP/NV230A-TPC

Dit is een Belimo 2-weg gloeiklep met een gecoate gietijzeren behuizing en EPDM-afdichting. De boringdiameter van de klep is DN 80 en de flensmaat is DN 80. De klepkegel heeft een equipercentuele karakteristiek volgens VDI/VDE 2173, geoptimaliseerd binnen zijn openingsbereik. Het maximale drukverschil is 10 bar (145 psi). De klep kan werken tussen 5 en 150 °C (41 tot 302 °F). De Kv-waarde van de klep is 90 m3/h, wat overeenkomt met een Cv-waarde van 104,13 gpm. De slaglengte van de klep is 18 mm. De actuator vereist een voedingsspanning van 100-240 V AC. De actuator heeft een tweepunts- en driepuntsregeling. De actuator opent/sluit de klep in 150 seconden. De actuator heeft een IP54-classificatie.

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Handmatige bediening is mogelijk met een drukknop, waarmee het tandwielmechanisme wordt ontkoppeld zolang de knop wordt ingedrukt of vergrendeld. De slag kan worden aangepast met behulp van een inbussleutel van 4 mm die in de bovenkant van de actuator wordt gestoken, waarbij de slagas uitschuift wanneer deze met de klok mee wordt gedraaid. De actuator kan rechtstreeks op de gloeiklep worden gemonteerd met behulp van vormvaste holle klembekken en kan 360° worden gedraaid op de klephals. De standaard fabrieksinstelling trekt de actuatorstang in. De gedeeltelijke drukontlastingsstang en overloopkanalen maken het mogelijk dat deze klep hoge afsluitdrukken kan verwerken.

Voordelen:

• Gelijk percentage doorstroomkarakteristiek, de omleiding heeft een lineair karakter
