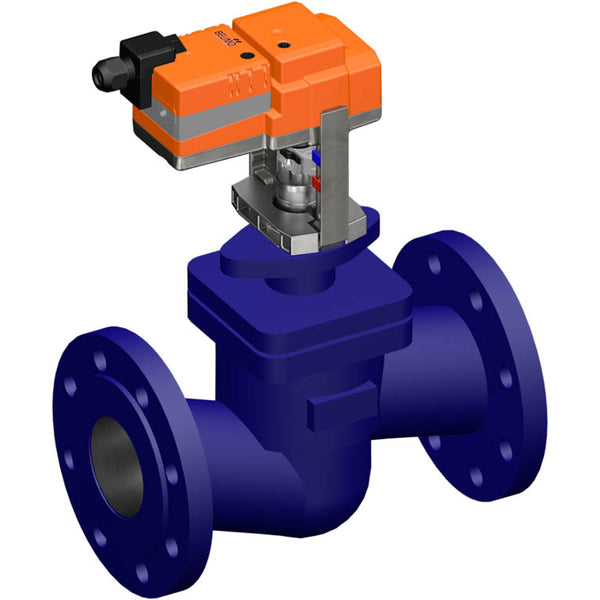

Belimo Klepafsluiter 18mm Flens DN65 Kvs58 24VAC/DC 35s MP-Bus 0-10/2-10V 1500N IP54 H6065X58-SP2/SVC24A-MP-TPC

Dit is een 2-weg klepafsluiter met een gecoate gietijzeren behuizing en EPDM afdichting. De boringdiameter van de klep is DN 65 en de flensmaat is DN 65. Het profiel van de klepkegel bepaalt de gelijkpercentage doorstroomkarakteristiek. Het maximale drukverschil is 10 bar (145 psi). De klep kan werken tussen 5 en 150 °C (41 tot 302 °F). De Kv-waarde van de klep is 58 m3/h, wat overeenkomt met een Cv-waarde van 67,11 gpm. De slaglengte van de klep is 18 mm. De actuator vereist een voedingsspanning van 24 V AC/DC. De actuator maakt gebruik van het MP-Bus communicatieprotocol en geeft positiefeedback in het bereik van 0-10 V of 2-10 V, waardoor nauwkeurige regeling en nauwkeurige bewaking van de positie binnen het gespecificeerde spanningsbereik mogelijk is. De actuator opent/sluit de klep in 35 seconden. De actuator heeft een IP54 classificatie.

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Handmatige bediening is mogelijk met een drukknop, die het tandwielmechanisme ontgrendelt zolang de knop wordt ingedrukt of vergrendeld. De slag kan worden aangepast met behulp van een inbussleutel van 4 mm die in de bovenkant van de actuator wordt gestoken, waarbij de slagas uitschuift wanneer deze met de klok mee wordt gedraaid. De actuator kan direct op de klepafsluiter worden gemonteerd met behulp van vormvaste holle klembekken en kan 360° worden gedraaid op de klephals. De actuator maakt verbinding met een 0-10 V regelsignaal en beweegt naar de positie die door het signaal wordt bepaald. Spanningsmeting wordt gebruikt om de kleppositie visueel weer te geven binnen het bereik van 0,5% tot 100% en als regelsignaal voor andere actuators. In busbedrijf ontvangt de actuator zijn digitale regelsignaal van de bovenliggende controller via de MP-Bus en beweegt naar de gedefinieerde positie. De U-verbinding dient als communicatie-interface zonder een analoge meetspanning te leveren. De standaard fabrieksinstelling trekt de actuatorstang in. Bij het verzenden van klep-actuatorcombinaties wordt de bewegingsrichting ingesteld op basis van het sluitpunt van de klep. Wanneer de actuator is geactiveerd, verandert de slagrichtingsschakelaar de looprichting tijdens normaal bedrijf. De gedeeltelijke drukontlastingsstang en overloopkanalen maken het mogelijk dat deze klep hoge afsluitdrukken kan verwerken.

Voordelen:

• De geïntegreerde regelschijf zorgt voor een gelijkpercentage doorstroming, ideaal voor verwarmingscircuits
• Deze modulerende actuator kan de klep overal tussen 0-90 graden positioneren met een regelsignaal van 0-10 V/2-10 V
