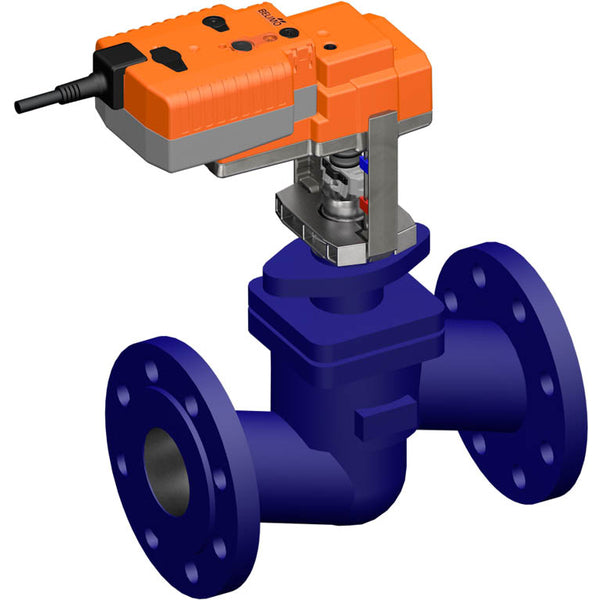

Belimo Klepafsluiter 18mm Flens DN65 Kvs58 24VAC/DC Fail-Safe 35s MP-Bus 0-10/2-10V 1000N IP54 H6065X58-SP2/NVKC24A-MP-TPC

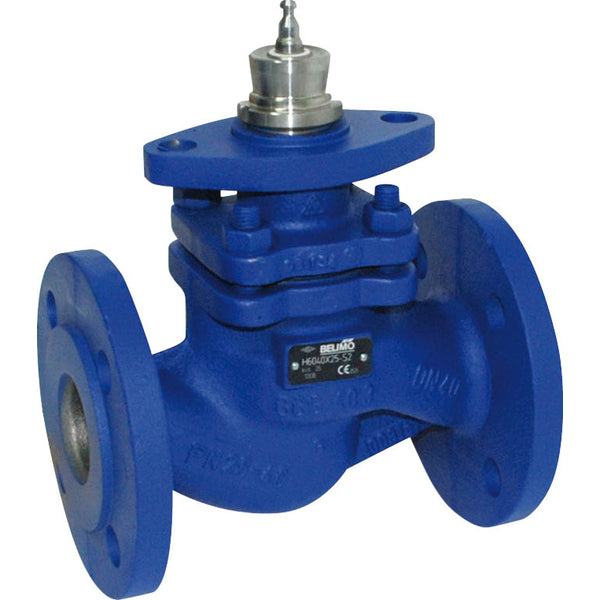

Dit is een 2-weg klepafsluiter met een gecoate gietijzeren behuizing en EPDM afdichting. De boringdiameter van de klep is DN 65 en de flensmaat is DN 65. Het profiel van de klepkegel bepaalt de gelijkpercentage doorstroomeigenschap. Het maximale drukverschil is 10 bar (145 psi). De klep kan werken tussen 5 en 150 °C (41 tot 302 °F). De Kv-waarde van de klep is 58 m3/h, wat overeenkomt met een Cv-waarde van 67,11 gpm. De slaglengte van de klep is 18 mm. De actuator vereist een voedingsspanning van 24 V AC/DC. De actuator maakt gebruik van het MP-Bus communicatieprotocol en biedt positiefeedback in het bereik van 0-10 V of 2-10 V, waardoor nauwkeurige regeling en nauwkeurige bewaking van de positie binnen het gespecificeerde spanningsbereik mogelijk is. De actuator opent/sluit de klep in 35 seconden. De actuator heeft een IP54 classificatie. De actuator is uitgerust met een fail-safe (NC/NO) functie die zorgt voor veilige werking in geval van stroomuitval.

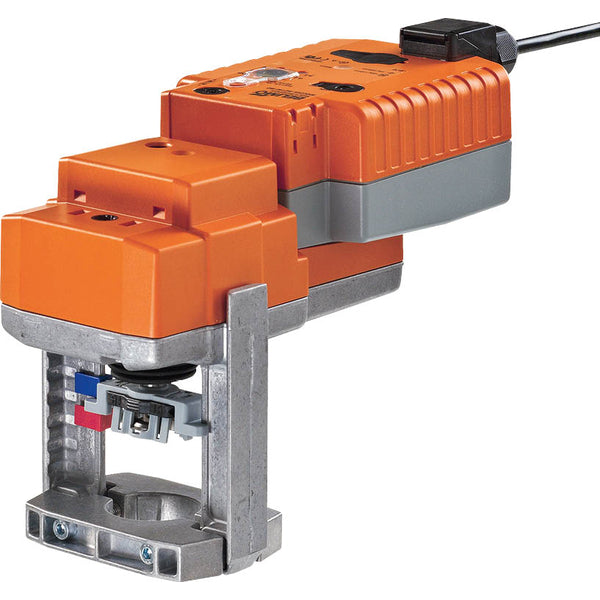

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Handmatige bediening is mogelijk met een drukknop, waarmee het tandwielmechanisme wordt ontkoppeld zolang de knop wordt ingedrukt of vergrendeld. De slag kan worden aangepast met behulp van een inbussleutel van 4 mm die wordt ingebracht aan de bovenkant van de actuator, waarbij de slagas uitschuift bij het met de klok mee draaien. De actuator kan direct op de klepafsluiter worden gemonteerd met behulp van vormsluitende holle klembekken en kan 360° worden gedraaid op de klephals. De actuator beweegt de klep naar de gewenste bedrijfspositie tegelijkertijd met het opladen van de geïntegreerde condensatoren. Als de voeding wordt onderbroken, schuift de klep naar de gekozen fail-safe positie met behulp van de opgeslagen elektrische energie. De standaard fabrieksinstelling trekt de actuatorstang in. Bij het verzenden van klep-actuatorcombinaties wordt de bewegingsrichting ingesteld op basis van het sluitpunt van de klep. Bij geactiveerde actuator verandert de slagrichtingsschakelaar de looprichting tijdens normaal bedrijf. De condensatoractuators hebben een voorschakelperiode nodig om de condensatoren naar een bruikbaar spanningsniveau te brengen. Dit zorgt ervoor dat de actuator bij stroomuitval op elk moment vanuit de huidige positie naar de fail-safe positie kan bewegen. De fail-safe positie van de draaiknop maakt aanpassing van de gewenste fail-safe positie mogelijk. Het aanpassingsbereik is gebaseerd op de maximale slaghoogte van de actuator. Bij stroomuitval beweegt de actuator naar de gekozen fail-safe positie met een fabrieksingestelde overbruggingstijd van 2 seconden. Na levering van de fabriek is de actuator volledig ontladen en heeft ongeveer 20 seconden voorschakeltijd nodig voordat de initiële installatie kan plaatsvinden om het noodzakelijke spanningsniveau in de condensatoren te bereiken. De gedeeltelijke drukontlastingsstang en overloopkanalen maken het mogelijk dat deze klep hoge afsluitdrukken kan verwerken.

Voordelen:

• De geïntegreerde regelschijf zorgt voor een gelijkpercentage doorstroming, ideaal voor verwarmingscircuits
• Deze modulerende actuator kan de klep overal tussen 0-90 graden positioneren met een regelsignaal van 0-10 V/2-10 V
• De actuator is uitgerust met een fail-safe functie
