Belimo Klepafsluiter DN65 Flens 18mm Slag Kvs58 100-240VAC 150s 2/3-punts 1000N IP54 H664SP/NV230A-TPC

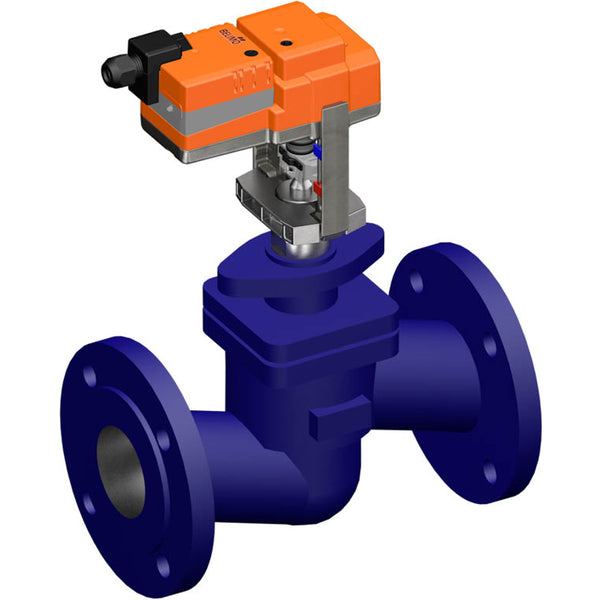

Dit is een Belimo 2-weg globe ventiel met een gecoate gietijzeren behuizing en EPDM afdichting. De boring diameter van het ventiel is DN 65 en de flens maat is DN 65. De ventielkegel heeft een equipercentuele karakteristiek volgens VDI/VDE 2173, geoptimaliseerd binnen zijn openingsbereik. Het maximale drukverschil is 10 bar (145 psi). Het ventiel kan werken tussen 5 en 150 °C (41 tot 302 °F). De Kv-waarde van het ventiel is 58 m3/h, wat overeenkomt met een Cv-waarde van 67.11 gpm. De slaglengte van het ventiel is 18 mm. De actuator vereist een voedingsspanning van 100-240 V AC. De actuator heeft een tweepunts- en driepuntsregeling. De actuator opent/sluit het ventiel in 150 seconden. De actuator heeft een IP54 classificatie.

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Handmatige bediening is mogelijk met een drukknop, die het tandwielmechanisme ontgrendelt zolang de knop wordt ingedrukt of vergrendeld. De slag kan worden aangepast met behulp van een 4mm inbussleutel die in de bovenkant van de actuator wordt gestoken, waarbij de slagas uitschuift wanneer deze met de klok mee wordt gedraaid. De actuator kan direct op het globe ventiel worden gemonteerd met behulp van vormsluitende holle klembekken en kan 360° worden gedraaid op de ventielhals. De standaard fabrieksinstelling trekt de actuatorstang in. De gedeeltelijke drukontlastingsstang en overloopkanalen maken het mogelijk dat dit ventiel hoge afsluitdrukken kan verwerken.

Voordelen:

• Gelijk percentage doorstroomkarakteristiek, de omleiding heeft een lineair karakter
