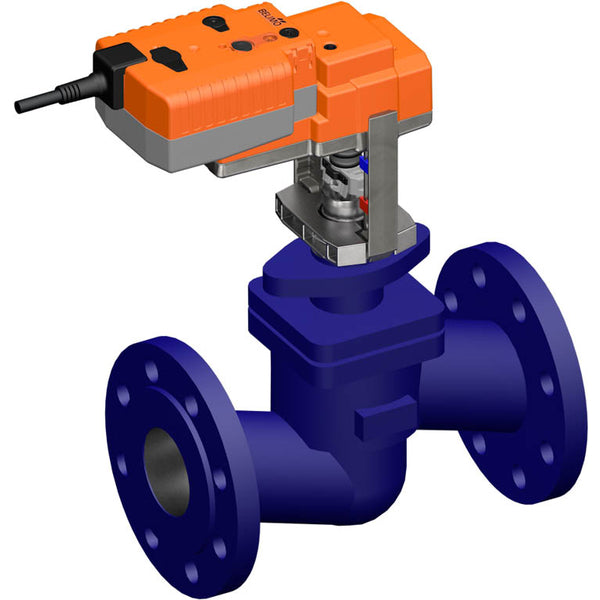

Belimo Klepafsluiter 18mm Flens DN100 Kvs125 24VAC/DC Fail-Safe NC/NO 150s 2-10V 1000N IP54 H6100X125-SP2/NVK24A-SR-TPC

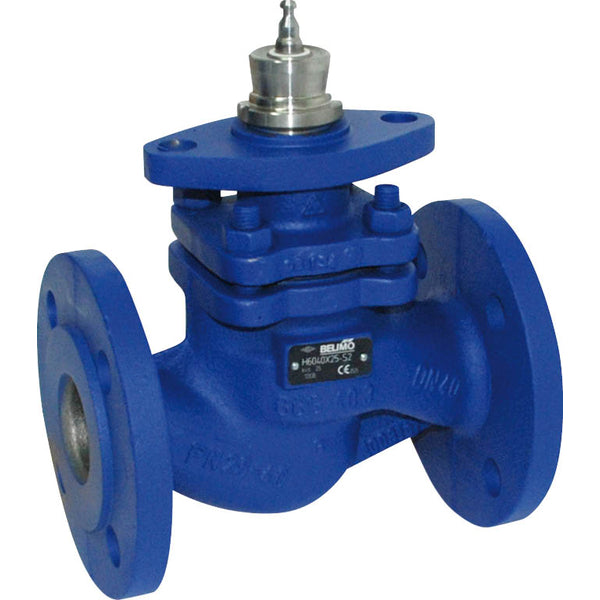

Dit is een 2-weg kogelkraan met een gecoate gietijzeren behuizing en EPDM afdichting. De binnendiameter van de klep is DN 100 en de flensmaat is DN 100. Het profiel van de ventielkegel bepaalt de doorstroomkarakteristiek met gelijk percentage. Het maximale drukverschil is 10 bar. De klep kan werken tussen 5 en 150 °C (41 tot 302 °F). De Kv-waarde van de klep is 125 m3/u, wat overeenkomt met een Cv-waarde van 144,62 gpm. De slaglengte van de kleppen is 18 mm. De actuator heeft een voedingsspanning van 24 V AC/DC nodig. De actuator is geconfigureerd met een 2-10 V regeltype en biedt positieterugkoppeling, wat zorgt voor een nauwkeurige regeling van de werking en een nauwkeurige bewaking van de positie binnen het aangewezen spanningsbereik. De actuator opent/sluit de klep in 150 seconden. De actuator heeft een IP54-beschermingsgraad. De actuator is uitgerust met een fail-safe (NC/NO) functie die zorgt voor een veilige werking in geval van een stroomstoring.

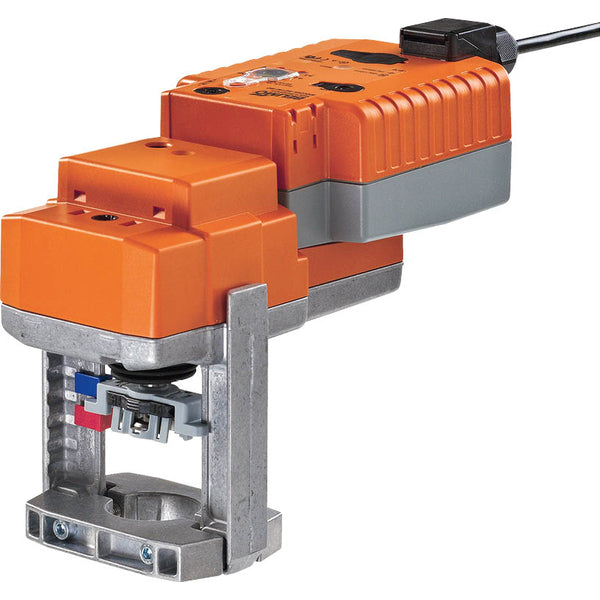

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. Handmatig overschakelen is mogelijk met een drukknop, die de versnellingsbak uitschakelt zolang de knop ingedrukt of vergrendeld is. De slag kan worden aangepast met behulp van een 4 mm inbusbout die boven in de actuator wordt gestoken, waarbij de slagas uitsteekt als deze met de klok mee wordt gedraaid. De actuator kan direct op de klep worden gemonteerd met behulp van holle klembekken en kan 360° op de klephals worden gedraaid. De actuator beweegt de klep naar de gewenste bedieningspositie terwijl de geïntegreerde condensatoren zich opladen. Als de voeding wordt onderbroken, gaat de klep naar de gekozen veilige stand met behulp van de opgeslagen elektrische energie. De draaihoek kan worden aangepast met mechanische eindaanslagen. De standaard fabrieksinstelling trekt de actuatorstang in. Bij het verzenden van combinaties van klep en actuator wordt de bewegingsrichting ingesteld op basis van het sluitpunt van de klep. Wanneer de actuator wordt geactiveerd, verandert de slagrichtingschakelaar de looprichting tijdens normaal bedrijf. De condensatoractuatoren hebben een voorlaadperiode nodig om de condensatoren op een bruikbaar spanningsniveau te brengen. Dit zorgt ervoor dat de actuator in geval van een stroomstoring op elk moment van zijn huidige positie naar de veilige positie kan bewegen. Met de draaiknop fail-safe positie kan de gewenste fail-safe positie worden ingesteld. Het instelbereik is gebaseerd op de maximale slaghoogte van de actuator. In geval van stroomuitval beweegt de actuator naar de gekozen veiligheidspositie met inachtneming van een in de fabriek ingestelde overbruggingstijd van 2 seconden. Na levering in de fabriek is de actuator volledig ontladen en moet hij ongeveer 20 seconden worden voorgeladen voordat hij voor het eerst wordt ingesteld om het benodigde spanningsniveau in de condensatoren te bereiken.

Voordelen:

• De geïntegreerde kenmerkende schijf garandeert een gelijk percentage stroomregeling
• Deze modulerende actuator kan de klep overal tussen 0-90 graden positioneren met een stuursignaal van 2-10 V.
• De actuator is uitgerust met een faalveiligheidsfunctie
