Belimo Klepafsluiter Rp1 15mm Slag Kvs10 24VAC/DC 150s BACnet 1000N IP54 H225S-L/NV24A-MOD

Dit is een Belimo 2-weg klepafsluiter met een behuizing van roestvrij staal en een PTFE/FFKM afdichting. De boringdiameter van de klep is DN 25 en de poortmaat is Rp 1 inch met binnendraad. De klepkegel heeft een equipercentuele karakteristiek volgens VDI/VDE 2173, geoptimaliseerd binnen zijn openingsbereik. Het maximale drukverschil is 6 bar (87 psi). De klep kan werken tussen 0 en 130 °C (32 tot 266 °F). De Kv-waarde van de klep is 10 m3/h, wat overeenkomt met een Cv-waarde van 11.57 gpm. De slaglengte van de klep is 15 mm. De actuator vereist een voedingsspanning van 24 V AC/DC. De actuator ondersteunt BACnet MSTP/Modbus RTU/MP-Bus communicatieprotocollen en vereist product ZTH EU om het protocoladres in te stellen en de actuator aan het systeem te koppelen. Bovendien maakt ZTH EU het instellen van een analoge 0-10V of 2-10V regelsignaal mogelijk. De actuator opent/sluit de klep in 150 seconden. De actuator heeft een IP54 classificatie.

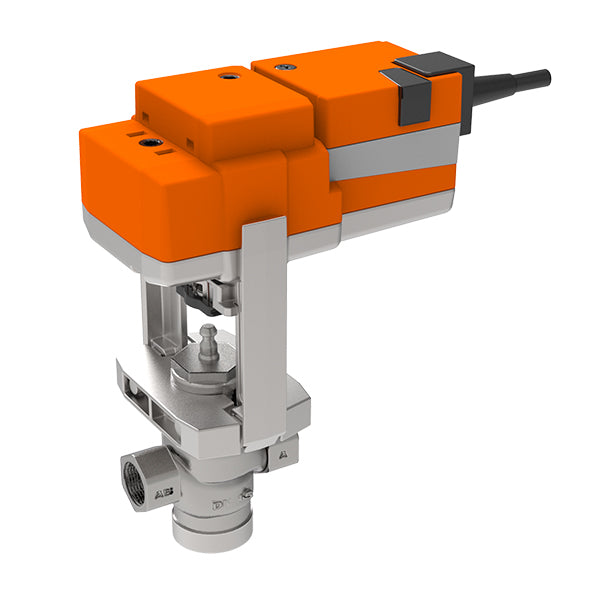

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindpositie is bereikt. Handmatige bediening is mogelijk met een drukknop, die het tandwielmechanisme ontgrendelt zolang de knop wordt ingedrukt of vergrendeld. De slag kan worden aangepast met behulp van een inbussleutel van 4 mm die in de bovenkant van de actuator wordt gestoken, waarbij de slagas uitschuift wanneer deze met de klok mee wordt gedraaid. De actuator kan direct op de klepafsluiter worden gemonteerd met behulp van vormsluitende holle klembekken en kan 360° worden gedraaid op de klephals. De actuator wordt geleverd met een ingebouwde interface voor BACnet MSTP, Modbus RTU en MP-Bus. Het ontvangt het digitale regelsignaal van het regelsysteem en geeft de huidige status weer. De standaard fabrieksinstelling trekt de actuatorstang in.

Voordelen:

• Geschikt voor agressieve media en hoge temperaturen dankzij de hoogwaardige materialen
• Gelijk percentage doorstroomkarakteristiek, de omleiding heeft een lineaire karakteristiek
• Modulerende actuator met fieldbus of een 0-10 V/2-10 V signaal

Nadelen:

• Product ZTH EU vereist (niet inbegrepen) om het protocoladres in te stellen en de actuator aan het systeem te koppelen
