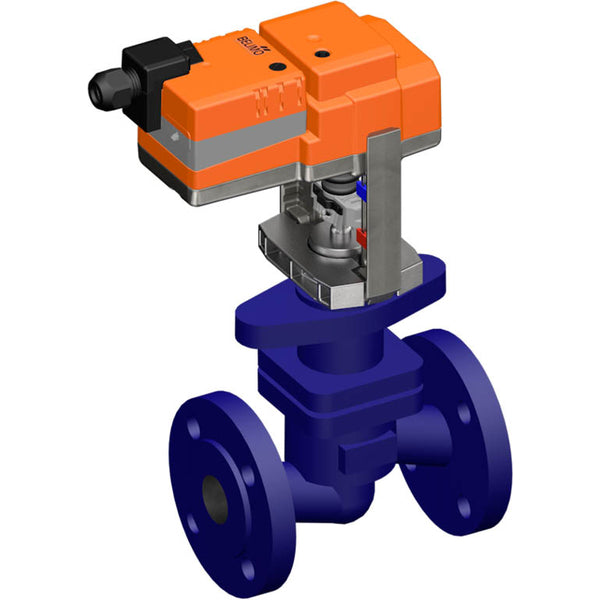

Belimo Klepafsluiter DN50 Flens 15mm Slag Kvs40 100-240VAC 150s 2/3-punts 500N IP54 H650S/LV230A-TPC

Dit is een Belimo 2-weg kogelkraan met een gecoate gietijzeren behuizing en EPDM afdichting. De boringdiameter van de klep is DN 50 en de flensmaat is DN 50. De klepkegel heeft een equipercentuele karakteristiek volgens VDI/VDE 2173, geoptimaliseerd binnen zijn openingsbereik. Het maximale drukverschil is 0,6 bar (8,7 psi). De klep kan werken tussen 5 en 150 °C (41 tot 302 °F). De Kv-waarde van de klep is 40 m3/h, wat overeenkomt met een Cv-waarde van 46,28 gpm. De slaglengte van de klep is 15 mm. De actuator vereist een voedingsspanning van 100-240 V AC. De actuator heeft een tweepunts- en driepuntsregeling. De actuator opent/sluit de klep in 150 seconden. De actuator heeft een IP54-classificatie.

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Handmatige bediening is mogelijk met een drukknop, waarmee het tandwielmechanisme wordt ontkoppeld zolang de knop wordt ingedrukt of vergrendeld. De slag kan worden aangepast met behulp van een inbussleutel van 4 mm die in de bovenkant van de actuator wordt gestoken, waarbij de slagas uitschuift wanneer deze met de klok mee wordt gedraaid. De actuator kan direct op de kogelkraan worden gemonteerd met behulp van vormsluitende holle klembekken en kan 360° worden gedraaid op de klephals. De standaard fabrieksinstelling trekt de actuatorstang in.

Voordelen:

• Gelijk percentage doorstroomkarakteristiek, de omleiding heeft een lineair karakter
