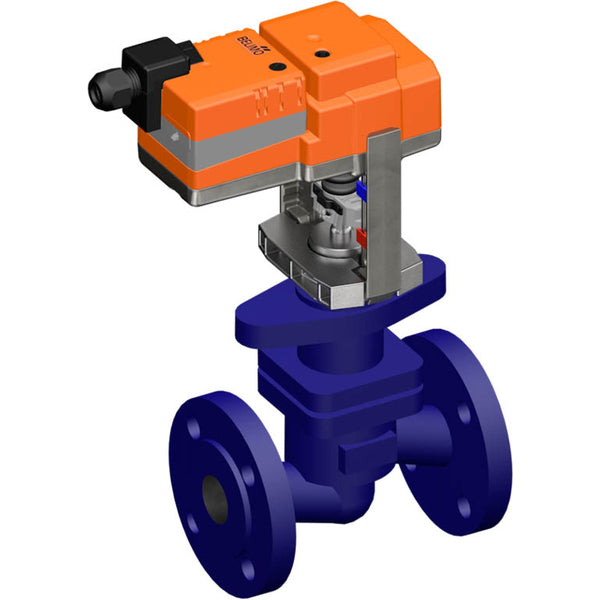

Belimo Klepafsluiter DN40 Flens 15mm Slag Kvs25 24VAC/DC 150s BACnet/Modbus/MP-Bus 1500N IP54 H640S/SV24A-MOD
Dit is een Belimo 2-weg kogelkraan met een gecoate gietijzeren behuizing en EPDM afdichting. De boringdiameter van de klep is DN 40 en de flensmaat is DN 40. De klepkegel heeft een equipercentuele karakteristiek volgens VDI/VDE 2173, geoptimaliseerd binnen zijn openingsbereik. Het maximale drukverschil is 8,5 bar (123,3 psi). De klep kan werken tussen 5 en 150 °C (41 tot 302 °F). De Kv-waarde van de klep is 25 m3/h, wat overeenkomt met een Cv-waarde van 28,93 gpm. De slaglengte van de klep is 15 mm. De actuator vereist een voedingsspanning van 24 V AC/DC. De actuator ondersteunt BACnet MSTP/Modbus RTU/MP-Bus communicatieprotocollen en vereist product ZTH EU om het protocoladres in te stellen en de actuator aan het systeem te koppelen. Bovendien maakt ZTH EU het instellen van een analoge 0-10V of 2-10V regelsignaal mogelijk. De actuator opent/sluit de klep in 150 seconden. De actuator heeft een IP54 classificatie.
- Normale prijs
- €1.292,26
- Normale prijs
- €1.067,98
Beschrijving
Dit is een Belimo 2-weg kogelkraan met een gecoate gietijzeren behuizing en EPDM afdichting. De boringdiameter van de klep is DN 40 en de flensmaat is DN 40. De klepkegel heeft een equipercentuele karakteristiek volgens VDI/VDE 2173, geoptimaliseerd binnen zijn openingsbereik. Het maximale drukverschil is 8,5 bar (123,3 psi). De klep kan werken tussen 5 en 150 °C (41 tot 302 °F). De Kv-waarde van de klep is 25 m3/h, wat overeenkomt met een Cv-waarde van 28,93 gpm. De slaglengte van de klep is 15 mm. De actuator vereist een voedingsspanning van 24 V AC/DC. De actuator ondersteunt BACnet MSTP/Modbus RTU/MP-Bus communicatieprotocollen en vereist product ZTH EU om het protocoladres in te stellen en de actuator aan het systeem te koppelen. Bovendien maakt ZTH EU het instellen van een analoge 0-10V of 2-10V regelsignaal mogelijk. De actuator opent/sluit de klep in 150 seconden. De actuator heeft een IP54 classificatie.
De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Handmatige bediening is mogelijk met een drukknop, die het tandwielmechanisme ontgrendelt zolang de knop wordt ingedrukt of vergrendeld. De slag kan worden aangepast met behulp van een inbussleutel van 4 mm die in de bovenkant van de actuator wordt gestoken, waarbij de slagas uitschuift wanneer deze met de klok mee wordt gedraaid. De actuator kan direct op de kogelkraan worden gemonteerd met behulp van vormsluitende holle klembekken en kan 360° worden gedraaid op de klephals. De actuator wordt geleverd met een ingebouwde interface voor BACnet MSTP, Modbus RTU en MP-Bus. Het ontvangt het digitale regelsignaal van het regelsysteem en geeft de huidige status weer. De standaard fabrieksinstelling trekt de actuatorstang in.
Voordelen:
- Gelijk percentage doorstroomeigenschap, de omleiding heeft een lineaire eigenschap
- Modulerende actuator met fieldbus of een 0-10 V/2-10 V signaal
Nadelen:
- Product ZTH EU vereist (niet inbegrepen) om het protocoladres in te stellen en de actuator aan het systeem te koppelen
