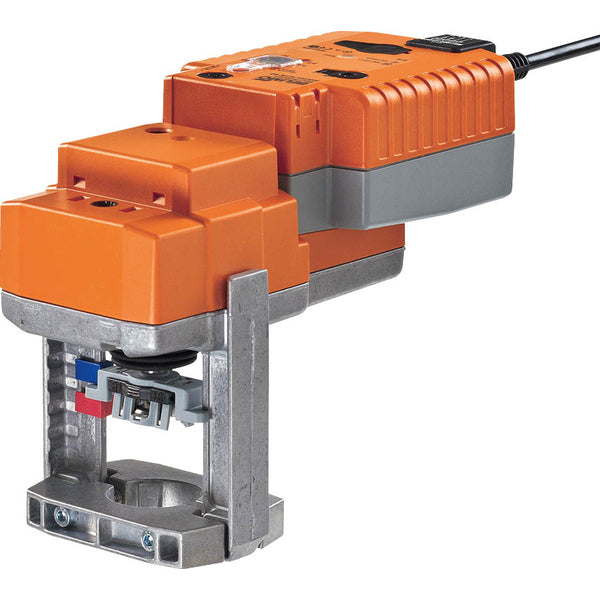

Belimo Klepafsluiter 15mm Flens DN25 Kvs6.3 100-240VAC Fail-Safe 150s 3-punts 1000N IP54 H624S/NVK230A-3

Dit is een 2-weg klepafsluiter met een gecoate gietijzeren behuizing en EPDM afdichting. De boringdiameter van de klep is DN 25 en de flensmaat is DN 25. Het profiel van de klepkegel bepaalt de gelijke percentage doorstromingskarakteristiek. De maximale verschillendruk is 10 bar (145 psi). De klep kan werken tussen 5 en 150 °C (41 tot 302 °F). De Kv-waarde van de klep is 6.3 m3/h, wat overeenkomt met een Cv-waarde van 7.29 gpm. De slaglengte van de klep is 15 mm. De actuator vereist een voedingsspanning van 100-240 V AC. De actuator heeft een driepunt (open-sluiten) regeling. De actuator opent/sluit de klep in 150 seconden. De actuator heeft een IP54-classificatie. De actuator is uitgerust met een fail-safe (NC/NO) functie die veilige werking garandeert in geval van een stroomuitval.

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Handmatige bediening is mogelijk met een drukknop, die het tandwieloverbrenging ontkoppelt zolang de knop wordt ingedrukt of vergrendeld. De slag kan worden aangepast met een 4mm zeskantboutsleutel die aan de bovenkant van de actuator is geplaatst, waarbij de slagstang uitsteekt wanneer deze met de klok mee wordt gedraaid. De actuator kan direct op de klepafsluiter worden gemonteerd met behulp van vormpassende holle klemmen en kan 360° op de klepneus worden gedraaid. De actuator verplaatst de klep naar de gewenste bedrijfspositie terwijl de geïntegreerde condensatoren worden opgeladen. Als de stroomvoorziening wordt onderbroken, verschuift de klep naar de gekozen fail-safe positie met behulp van de opgeslagen elektrische energie. De standaard fabrieksinstelling trekt de actuatorstang terug. Bij verzending van klep-actuator combinaties wordt de bewegingsrichting ingesteld op basis van het sluitpunt van de klep. Wanneer de actuator wordt geactiveerd, verandert de slagrichting schakelaar de looprichting tijdens normale werking. De condensatoractuators hebben een voorlaadperiode nodig om de condensatoren naar een bruikbaar spanningsniveau te brengen. Dit zorgt ervoor dat, in geval van een stroomuitval, de actuator vanuit zijn huidige positie naar de fail-safe positie kan bewegen op elk moment. De draaiknop fail-safe positie maakt aanpassing van de gewenste fail-safe positie mogelijk. Het aanpassingsbereik is gebaseerd op de maximale slaghoogte van de actuator. In geval van stroomuitval, beweegt de actuator naar de gekozen fail-safe positie rekening houdend met een fabrieksinstelling van 2 seconden overbruggings tijd. Na levering vanuit de fabriek is de actuator volledig ontladen en heeft ongeveer 20 seconden voorladen nodig voordat de initiële instelling kan plaatsvinden om het noodzakelijke spanningsniveau in de condensatoren te bereiken.

Voordelen:

• De geïntegreerde regel schijf zorgt voor een gelijke percentage doorstroming, ideaal voor verwarmingscircuits
• De actuator is uitgerust met een fail-safe functie
