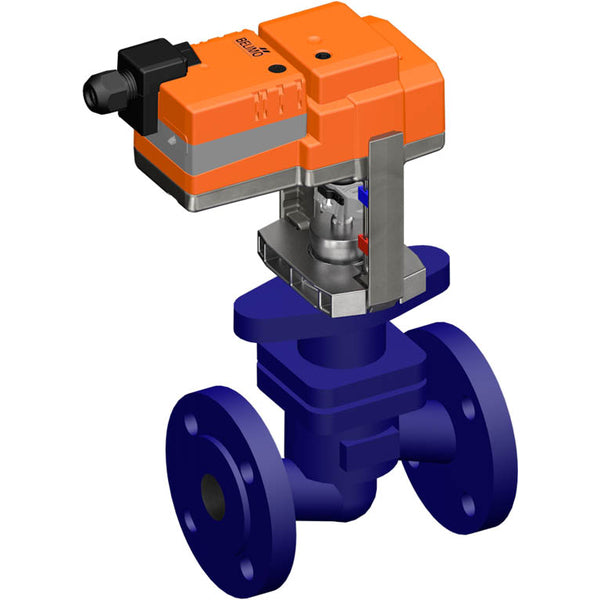

Belimo Klepafsluiter 15mm Flens DN20 Kvs6.3 24VAC/DC 150s 2-10V 1500N IP54 H6020X6P3-S2/SV24A-SR-TPC

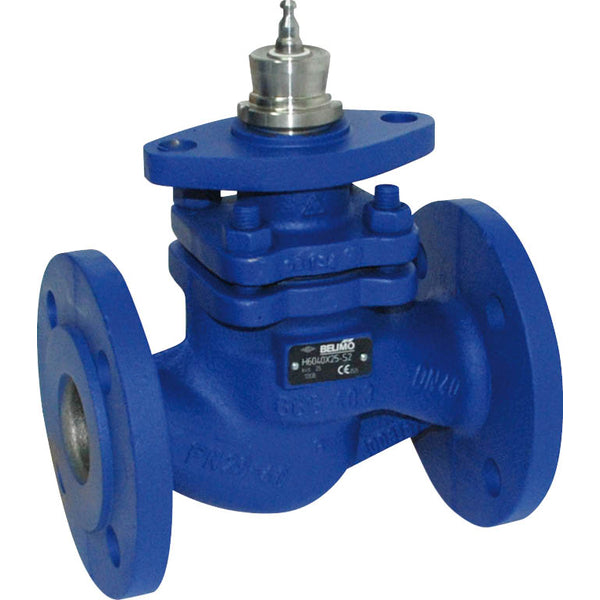

Dit is een 2-weg klepafsluiter met een gecoate gietijzeren behuizing en EPDM afdichting. De boringdiameter van de klep is DN 20 en de flensmaat is DN 20. Het profiel van de klepkegel bepaalt de gelijkpercentage doorstromingskarakteristiek. Het maximale verschil in druk is 10 bar (145 psi). De klep kan werken tussen 5 en 150 °C (41 tot 302 °F). De Kv-waarde van de klep is 6.3 m3/h, wat overeenkomt met een Cv-waarde van 7.29 gpm. De slaglengte van de klep is 15 mm. De actuator vereist een voedingsspanning van 24 V AC/DC. De actuator is geconfigureerd met een 2-10 V regeltype en biedt positiefeedback, wat zorgt voor nauwkeurige controle over zijn werking en nauwkeurige monitoring van zijn positie binnen het aangewezen spanningsbereik. De actuator opent/sluit de klep in 150 seconden. De actuator heeft een IP54-classificatie.

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Handmatige bediening is mogelijk met een drukknop, die het tandwieloverbrenging ontkoppelt zolang de knop wordt ingedrukt of vergrendeld. De slag kan worden aangepast met een 4mm zeskantboutsleutel die aan de bovenkant van de actuator is geplaatst, waarbij de slagstang uitsteekt wanneer deze met de klok mee wordt gedraaid. De actuator kan direct op de klepafsluiter worden gemonteerd met behulp van vormpassende holle klemmen en kan 360° op de klepneus worden gedraaid. De actuator kan worden aangestuurd met een standaard regelsignaal van 0-10 V en beweegt naar de positie die door het regelsignaal wordt aangegeven. Spanningmeting wordt gebruikt voor zowel het visueel weergeven van de kleppositie binnen het bereik van 0,5% tot 100% als als regelsignaal voor andere actuators. De draaimoment kan worden aangepast met mechanische eindstops. De standaard fabrieksinstelling trekt de actuatorstang terug. Bij verzending van klep-actuator combinaties wordt de bewegingsrichting ingesteld op basis van het sluitpunt van de klep. Wanneer de actuator wordt geactiveerd, verandert de slagrichting schakelaar de looprichting tijdens normale werking.

Voordelen:

• De geïntegreerde gereguleerde schijf zorgt voor een gelijkpercentage doorstroming, ideaal voor verwarmingscircuits
• Deze modulerende actuator kan de klep overal tussen 0-90 graden positioneren met een regelsignaal van 2-10 V
