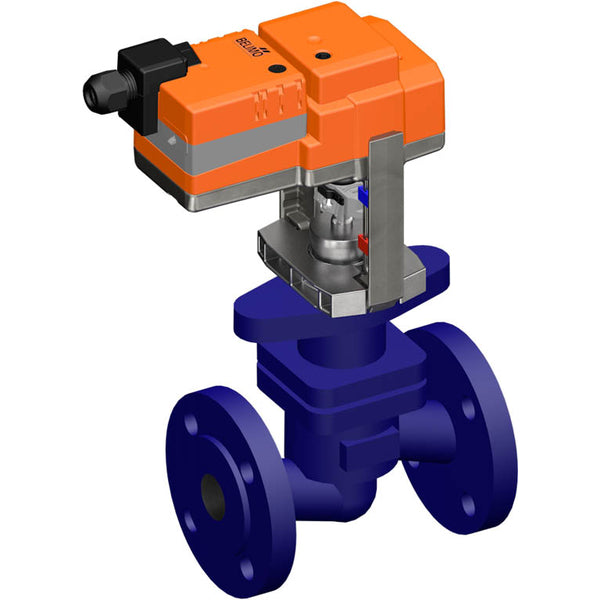

Belimo Klepafsluiter 15mm Flens DN15 Kvs1 24VAC/DC 150s 0-10V 500N IP54 H6015X1-S2/LV24A-SZ-TPC

Dit is een 2-weg kogelkraan met een gecoate gietijzeren behuizing en EPDM afdichting. De binnendiameter van de klep is DN 15 en de flensmaat is DN 15. Het profiel van de ventielkegel bepaalt de doorstroomkarakteristiek met gelijk percentage. Het maximale drukverschil is 8 bar. De klep kan werken tussen 5 en 150 °C (41 tot 302 °F). De Kv-waarde van de klep is 2,5 m3/u, wat overeenkomt met een Cv-waarde van 2,89 gpm. De slaglengte van de kleppen is 15 mm. De actuator heeft een voedingsspanning van 24 V AC/DC nodig. De actuator maakt gebruik van een 0-10 V regeltype en biedt positieterugkoppeling, waardoor de bewegingen nauwkeurig kunnen worden geregeld en de positie binnen het gespecificeerde spanningsbereik nauwkeurig kan worden bewaakt. De actuator opent/sluit de klep in 150 seconden. De actuator heeft een IP54-beschermingsgraad.

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. Handmatig overschakelen is mogelijk met een drukknop, die de versnellingsbak uitschakelt zolang de knop ingedrukt of vergrendeld is. De slag kan worden aangepast met behulp van een 4 mm inbusbout die boven in de actuator wordt gestoken, waarbij de slagas uitsteekt als deze met de klok mee wordt gedraaid. De actuator kan direct op de klep worden gemonteerd met behulp van holle klembekken en kan 360° op de klephals worden gedraaid. De actuator kan worden aangestuurd met een standaard stuursignaal van 0-10 V en beweegt naar de positie die wordt gedicteerd door het stuursignaal. De spanningsmeting wordt zowel gebruikt voor visuele weergave van de klepstand binnen het bereik van 0,5% tot 100% als voor een stuursignaal voor andere actuators. De standaard fabrieksinstelling trekt de actuatorstang in. Bij het verzenden van combinaties van klep en actuator wordt de bewegingsrichting ingesteld op basis van het sluitpunt van de klep. Wanneer de actuator wordt geactiveerd, verandert de slagrichtingschakelaar de looprichting tijdens normaal bedrijf.

Voordelen:

• De geïntegreerde kenmerkende schijf garandeert een gelijk percentage stroomregeling
• Deze modulerende actuator kan de klep tussen 0-90 graden positioneren met een stuursignaal van 0-10 V.
