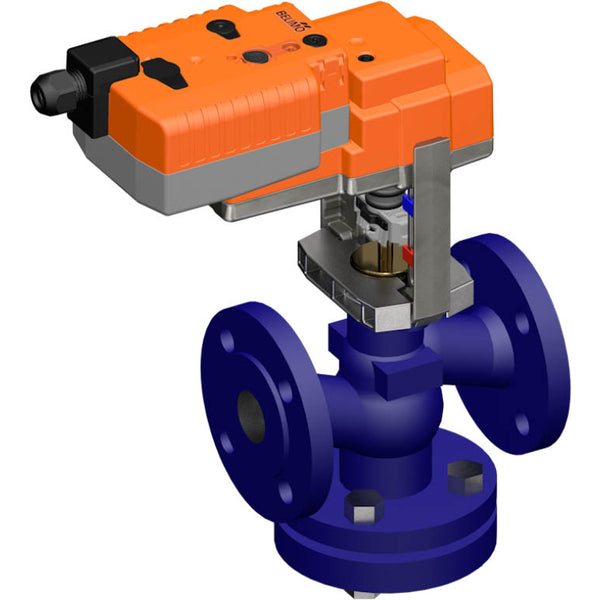

Belimo Klepafsluiter 15mm Flens DN15 Kvs1.6 24VAC/DC Fail-Safe 150s BACnet 0-10/2-10V 1000N IP54 H613N/NVK24A-MOD

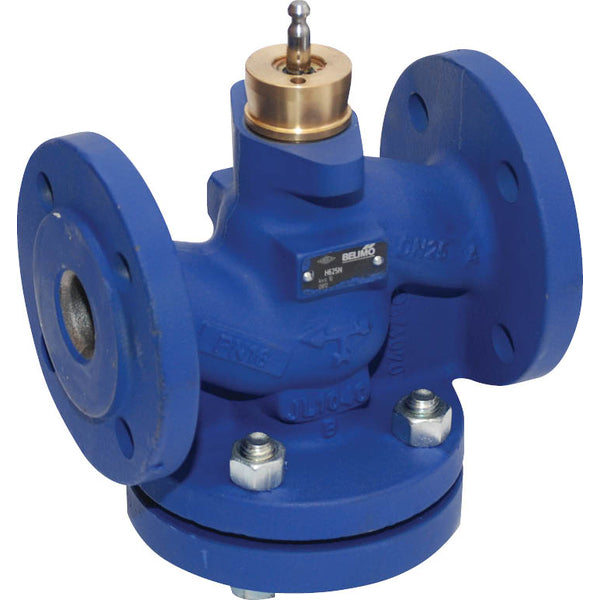

Dit is een 2-weg kogelklep met een gecoate gietijzeren behuizing en EPDM-afdichting. De boringdiameter van de klep is DN 15 en de flensmaat is DN 15. Het profiel van de klepconus bepaalt de gelijke percentage doorstromingskarakteristiek. Het maximale drukverschil is 4 bar (58 psi). De klep kan werken tussen 5 en 120 °C (41 tot 248 °F). De Kv-waarde van de klep is 1.6 m3/h, wat overeenkomt met een Cv-waarde van 1.85 gpm. De slaglengte van de klep is 15 mm. De actuator vereist een voedingsspanning van 24 V AC/DC. De actuator ondersteunt BACnet MSTP/Modbus RTU/MP-Bus communicatieprotocollen en biedt nauwkeurige positiefeedback in het bereik van 0-10 V of 2-10 V, wat zorgt voor nauwkeurige en responsieve controle in verschillende toepassingen. De actuator opent/sluit de klep in 150 seconden. De actuator heeft een IP54-classificatie. De actuator is uitgerust met een fail-safe (NC/NO) functie die veilige werking garandeert in geval van een stroomuitval.

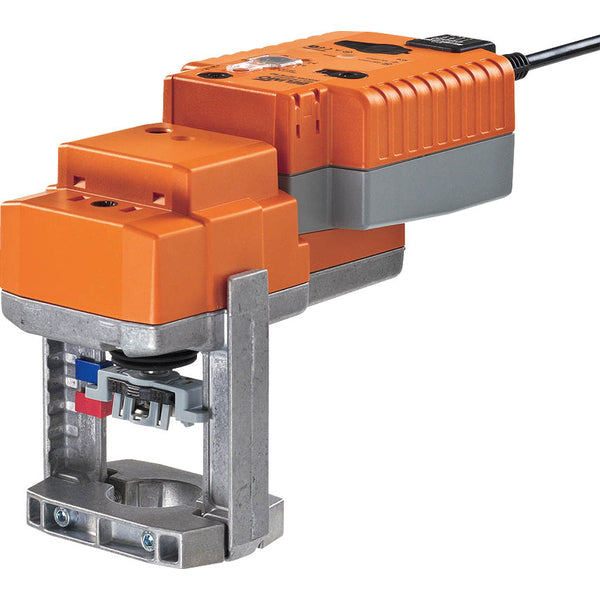

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Handmatige bediening is mogelijk met een drukknop, die de tandwieloverbrenging ontkoppelt zolang de knop wordt ingedrukt of vergrendeld. De slag kan worden aangepast met een 4mm zeskantboutsleutel die aan de bovenkant van de actuator is geplaatst, waarbij de slagstang uitsteekt wanneer deze met de klok mee wordt gedraaid. De actuator kan direct op de kogelklep worden gemonteerd met behulp van vormpassende holle klemmen en kan 360° op de klepneus worden gedraaid. De actuator verplaatst de klep naar de gewenste bedrijfspositie terwijl de geïntegreerde condensatoren worden opgeladen. Als de stroomvoorziening wordt onderbroken, verschuift de klep naar de gekozen fail-safe positie met behulp van de opgeslagen elektrische energie. De actuator wordt geleverd met een ingebouwde interface voor BACnet MSTP, Modbus RTU en MP-Bus. Het verkrijgt het digitale controlesignaal van het besturingssysteem en biedt de huidige status. De standaard fabrieksinstelling trekt de actuatorstang terug. Bij verzending van klep-actuator combinaties wordt de bewegingsrichting ingesteld op basis van het sluitpunt van de klep. Wanneer de actuator wordt geactiveerd, verandert de schakelaar voor de slagrichting de looprichting tijdens normale werking. De condensatoractuators hebben een voorlaadtijd nodig om de condensatoren naar een bruikbaar spanningsniveau te brengen. Dit zorgt ervoor dat, in geval van een stroomuitval, de actuator vanuit zijn huidige positie naar de fail-safe positie kan bewegen op elk moment. De draaiknop voor de fail-safe positie maakt aanpassing van de gewenste fail-safe positie mogelijk. Het aanpassingsbereik is gebaseerd op de maximale slaghoogte van de actuator. In geval van stroomuitval beweegt de actuator naar de gekozen fail-safe positie rekening houdend met een fabrieksinstelling van 2 seconden overbruggings tijd. Na levering uit de fabriek is de actuator volledig ontladen en heeft deze ongeveer 20 seconden voorladen nodig voordat de initiële configuratie kan plaatsvinden om het noodzakelijke spanningsniveau in de condensatoren te bereiken.

Voordelen:

• De geïntegreerde gekarakteriseerde schijf zorgt voor een gelijke percentage doorstroming, ideaal voor verwarmingscircuits
• Deze modulerende actuator kan de klep overal tussen 0-90 graden positioneren met een controlesignaal van 0-10 V/2-10 V
• De actuator is uitgerust met een fail-safe functie
