Belimo Klepafsluiter 15mm Flens DN15 Kvs1 24VAC/DC Fail-Safe 150s 0-10V 1000N IP54 H612R/NVK24A-SZ-TPC

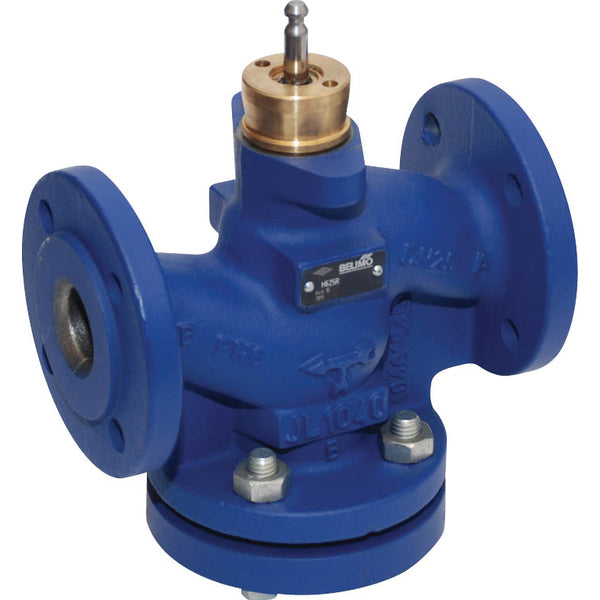

Dit is een 2-weg klepafsluiter met een gecoate gietijzeren behuizing en EPDM afdichting. De boringdiameter van de klep is DN 15 en de flensmaat is DN 15. Het profiel van de klepkegel bepaalt de gelijkpercentage doorstroomeigenschap. Het maximale drukverschil is 4 bar (58 psi). De klep kan werken tussen 5 en 120 °C (41 tot 248 °F). De Kv-waarde van de klep is 1 m3/h, wat overeenkomt met een Cv-waarde van 1.16 gpm. De slaglengte van de klep is 15 mm. De actuator vereist een voedingsspanning van 24 V AC/DC. De actuator maakt gebruik van een 0-10 V regeltype en biedt positiefeedback, waardoor nauwkeurige controle van de bewegingen en nauwkeurige bewaking van de positie binnen het gespecificeerde spanningsbereik mogelijk is. De actuator opent/sluit de klep in 150 seconden. De actuator heeft een IP54-classificatie. De actuator is uitgerust met een fail-safe (NC/NO) functie die zorgt voor veilige werking in geval van stroomuitval.

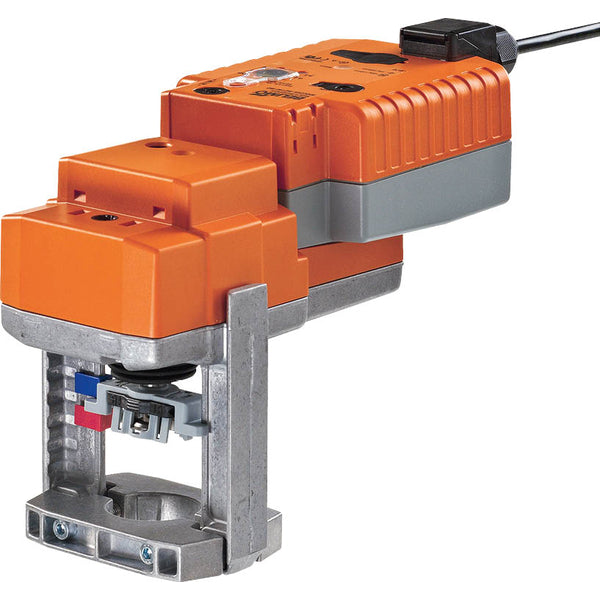

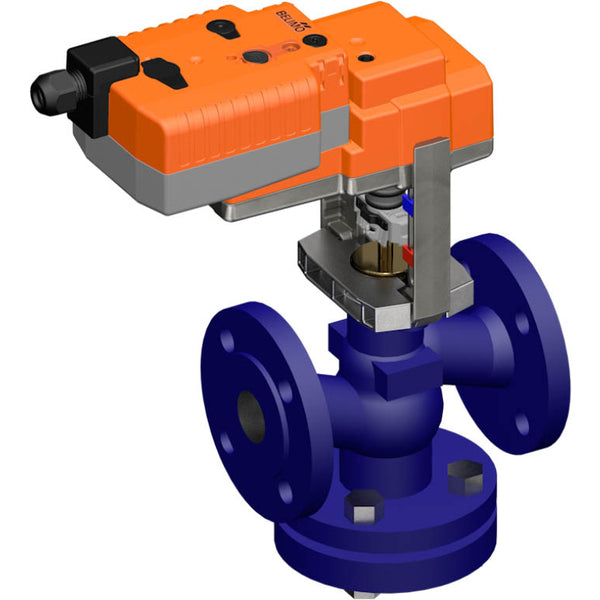

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Handmatige bediening is mogelijk met een drukknop, die het tandwielmechanisme ontgrendelt zolang de knop wordt ingedrukt of vergrendeld. De slag kan worden aangepast met behulp van een inbussleutel van 4 mm die wordt ingebracht aan de bovenkant van de actuator, waarbij de slagas uitschuift bij het met de klok mee draaien. De actuator kan direct op de klepafsluiter worden gemonteerd met behulp van vormvaste holle klembekken en kan 360° worden gedraaid op de klephals. De actuator beweegt de klep naar de gewenste bedrijfspositie tegelijkertijd met het opladen van de geïntegreerde condensatoren. Als de stroomtoevoer wordt onderbroken, schuift de klep naar de gekozen fail-safe positie met behulp van de opgeslagen elektrische energie. De standaard fabrieksinstelling trekt de actuatorstang in. Bij het verzenden van klep-actuatorcombinaties wordt de bewegingsrichting ingesteld op basis van het sluitpunt van de klep. Bij geactiveerde actuator verandert de slagrichtingsschakelaar de looprichting tijdens normaal bedrijf. De condensatoractuators hebben een voorschakelperiode nodig om de condensatoren naar een bruikbaar spanningsniveau te brengen. Dit zorgt ervoor dat de actuator bij stroomuitval op elk moment vanuit de huidige positie naar de fail-safe positie kan bewegen. De fail-safe positie van de draaiknop maakt aanpassing van de gewenste fail-safe positie mogelijk. Het aanpassingsbereik is gebaseerd op de maximale slaghoogte van de actuator. Bij stroomuitval beweegt de actuator naar de gekozen fail-safe positie met een fabrieksingestelde overbruggingstijd van 2 seconden. Na levering van de fabriek is de actuator volledig ontladen en heeft ongeveer 20 seconden voorschakeltijd nodig voor de initiële installatie om het noodzakelijke spanningsniveau in de condensatoren te bereiken.

Voordelen:

• De geïntegreerde regelschijf zorgt voor een gelijkpercentage doorstroming, ideaal voor verwarmingscircuits
• Deze modulerende actuator kan de klep op elke positie tussen 0-90 graden plaatsen met een regelsignaal van 0-10 V
• De actuator is uitgerust met een fail-safe functie
