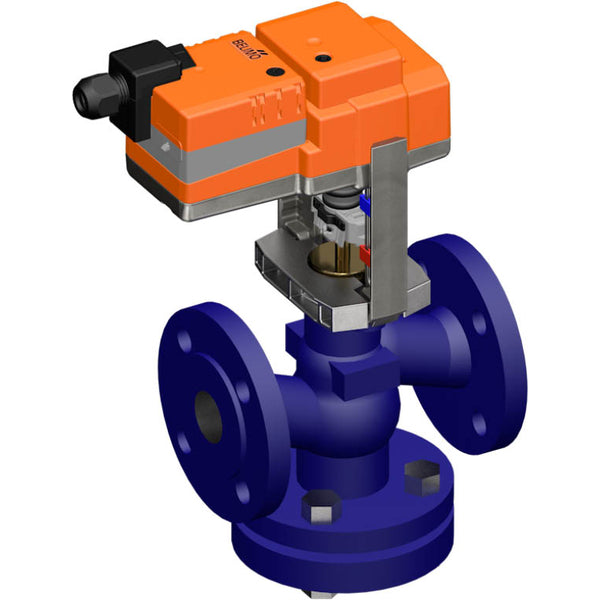

Belimo Klepafsluiter 15mm Flens DN15 Kvs1 24VAC/DC 150s BACnet 0-10/2-10V 1000N IP54 H612R/NV24A-MOD

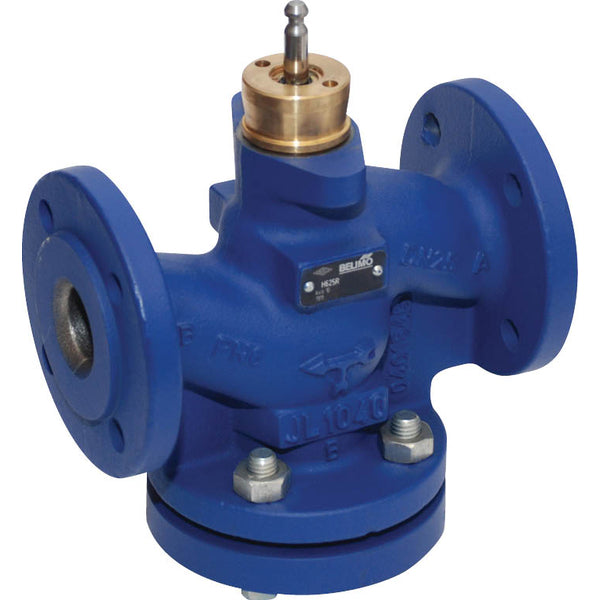

Dit is een 2-weg kogelklep met een gecoate gietijzeren behuizing en EPDM-afdichting. De boringdiameter van de klep is DN 15 en de flensmaat is DN 15. Het profiel van de klepkegel bepaalt de gelijke percentage doorstromingskarakteristiek. Het maximale drukverschil is 4 bar (58 psi). De klep kan werken tussen 5 en 120 °C (41 tot 248 °F). De Kv-waarde van de klep is 1 m3/h, wat overeenkomt met een Cv-waarde van 1,16 gpm. De slaglengte van de klep is 15 mm. De actuator vereist een voedingsspanning van 24 V AC/DC. De actuator ondersteunt BACnet MSTP/Modbus RTU/MP-Bus communicatieprotocollen en vereist product ZTH EU voor het instellen van het protocoladres en het koppelen van de actuator aan het systeem. Bovendien stelt ZTH EU het in staat om een analoog 0-10V of 2-10V controlesignaal in te stellen. De actuator opent/sluit de klep in 150 seconden. De actuator heeft een IP54-classificatie.
- Normale prijs
- €781,64
- Normale prijs
- €645,98
Beschrijving
Dit is een 2-weg kogelklep met een gecoate gietijzeren behuizing en EPDM-afdichting. De boringdiameter van de klep is DN 15 en de flensmaat is DN 15. Het profiel van de klepkegel bepaalt de gelijke percentage doorstromingskarakteristiek. Het maximale drukverschil is 4 bar (58 psi). De klep kan werken tussen 5 en 120 °C (41 tot 248 °F). De Kv-waarde van de klep is 1 m3/h, wat overeenkomt met een Cv-waarde van 1,16 gpm. De slaglengte van de klep is 15 mm. De actuator vereist een voedingsspanning van 24 V AC/DC. De actuator ondersteunt BACnet MSTP/Modbus RTU/MP-Bus communicatieprotocollen en biedt nauwkeurige positiefeedback in het bereik van 0-10 V of 2-10 V, wat zorgt voor nauwkeurige en responsieve controle in verschillende toepassingen. De actuator opent/sluit de klep in 150 seconden. De actuator heeft een IP54-classificatie.
De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer het eindpunt is bereikt. Handmatige bediening is mogelijk met een drukknop, die de tandwieloverbrenging ontkoppelt zolang de knop wordt ingedrukt of vergrendeld. De slag kan worden aangepast met een 4mm zeskantboutsleutel die in de bovenkant van de actuator wordt gestoken, waarbij de slagstang uitsteekt wanneer deze met de klok mee wordt gedraaid. De actuator kan direct op de kogelklep worden gemonteerd met behulp van vormpassende holle klemmen en kan 360° op de klepneus worden gedraaid. De actuator is voorzien van een ingebouwde interface voor BACnet MSTP, Modbus RTU en MP-Bus. Het verkrijgt het digitale controlesignaal van het regelsysteem en biedt de huidige status. De standaard fabrieksinstelling trekt de actuatorstang terug. Bij verzending van klep-actuator combinaties wordt de bewegingsrichting ingesteld op basis van het sluitpunt van de klep. Wanneer de actuator wordt geactiveerd, verandert de slagrichting schakelaar de looprichting tijdens normale werking.
Voordelen:
- De geïntegreerde gekarakteriseerde schijf zorgt voor een gelijke percentage doorstroming, ideaal voor verwarmingscircuits
- Deze modulerende actuator kan de klep overal tussen 0-90 graden positioneren met een controlesignaal van 0-10 V/2-10 V
