Belimo Klepafsluiter 15mm Flens DN15 Kvs0.4 100-240VAC 150s 2/3-punts 1000N IP54 H6015XP4-S2/NV230A-TPC

Dit is een tweeweg klepafsluiter met een gecoate gietijzeren behuizing en EPDM afdichting. De boringdiameter van de klep is DN 15 en de flensmaat is DN 15. Het profiel van de klepkegel bepaalt de gelijkpercentage doorstroomeigenschap. Het maximale drukverschil is 10 bar (145 psi). De klep kan werken tussen 5 en 150 °C (41 tot 302 °F). De Kv-waarde van de klep is 0.4 m3/h, wat overeenkomt met een Cv-waarde van 0.46 gpm. De slaglengte van de klep is 15 mm. De actuator vereist een voedingsspanning van 100-240 V AC. De actuator heeft een tweepunts- en driepuntsregeling. De actuator opent/sluit de klep in 150 seconden. De actuator heeft een IP54-classificatie.

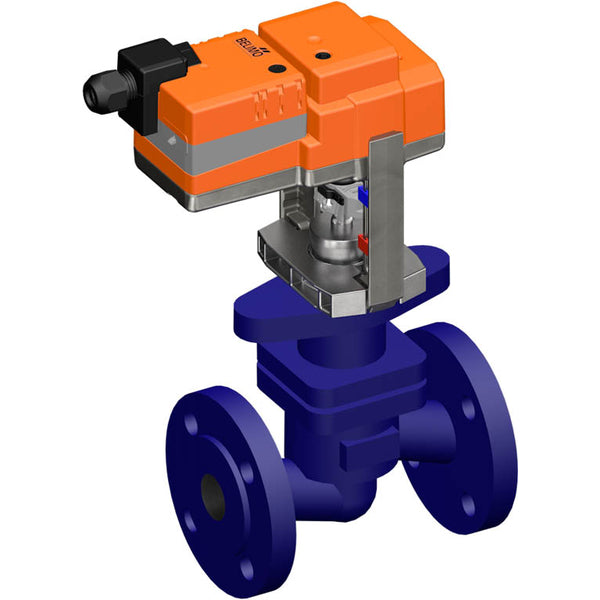

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Handmatige bediening is mogelijk met een drukknop, die het tandwieloverbrenging ontgrendelt zolang de knop wordt ingedrukt of vergrendeld. De slag kan worden aangepast met behulp van een 4 mm inbussleutel die in de bovenkant van de actuator wordt gestoken, waarbij de slagas uitschuift wanneer deze met de klok mee wordt gedraaid. De actuator kan direct op de klepafsluiter worden gemonteerd met behulp van vormsluitende holle klembekken en kan 360° worden gedraaid op de klephals. De standaard fabrieksinstelling trekt de actuatorstang in. Bij het verzenden van klep-actuatorcombinaties wordt de bewegingsrichting ingesteld op basis van het sluitpunt van de klep. Wanneer de actuator is geactiveerd, verandert de slagrichtingsschakelaar de looprichting tijdens normaal bedrijf.

Voordelen:

• De geïntegreerde regelschijf zorgt voor een gelijkpercentage doorstroming, ideaal voor verwarmingscircuits
