Belimo 3-Weg Klepafsluiter Rp1/2 10mm Slag Kvs4 24VAC/DC 35s MP-Bus 0-10/2-10V 1000N IP54 H315S-J/NVC24A-MP-TPC

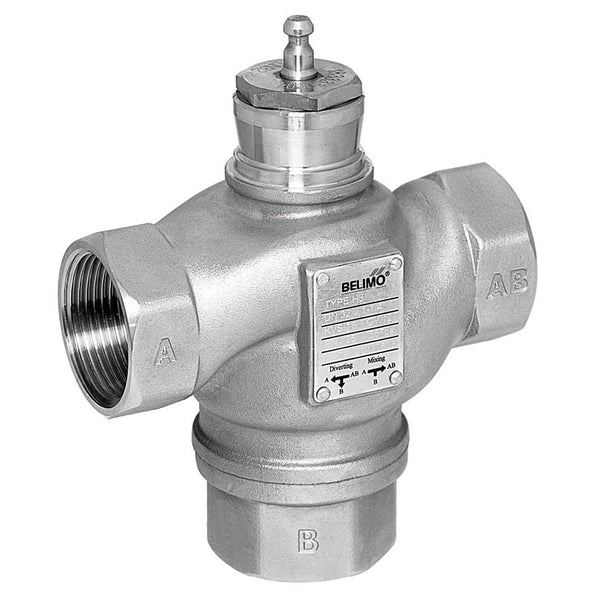

Dit is een Belimo 3-weg kogelkraan met een behuizing van roestvrij staal en een PTFE/FFKM afdichting. De boring van de klep heeft een diameter van DN 15 en de poortmaat is Rp 1/2 inch met binnendraad. De klepkegel heeft een equipercentuele karakteristiek volgens VDI/VDE 2173, geoptimaliseerd binnen zijn openingsbereik. Het maximale drukverschil is 8 bar (116 psi). De klep kan werken tussen 0 en 130 °C (32 tot 266 °F). De Kv-waarde van de klep is 4 m3/h, wat overeenkomt met een Cv-waarde van 4.63 gpm. De slaglengte van de klep is 10 mm. De actuator vereist een voedingsspanning van 24 V AC/DC. De actuator maakt gebruik van het MP-Bus communicatieprotocol en geeft positiefeedback in het bereik van 0-10 V of 2-10 V, waardoor nauwkeurige controle en nauwkeurige monitoring van de positie binnen het gespecificeerde spanningsbereik mogelijk is. De actuator opent/sluit de klep in 35 seconden. De actuator heeft een IP54 classificatie.

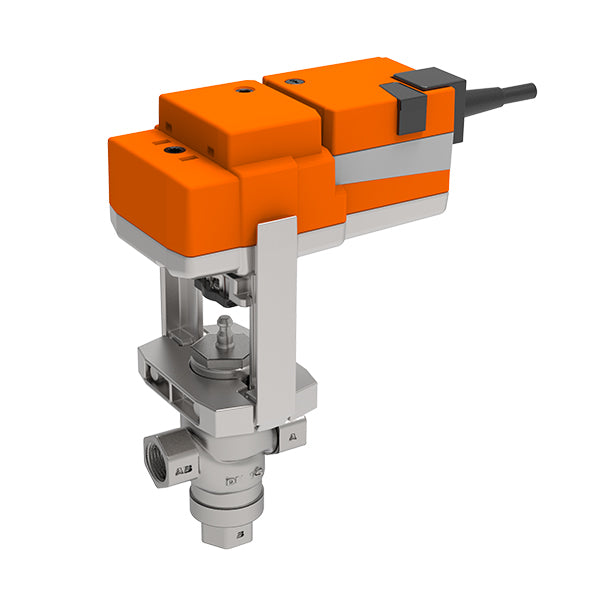

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Handmatige bediening is mogelijk met een drukknop, die het tandwielmechanisme ontgrendelt zolang de knop wordt ingedrukt of vergrendeld. De slag kan worden aangepast met behulp van een inbussleutel van 4 mm die in de bovenkant van de actuator wordt gestoken, waarbij de slagas uitschuift wanneer deze met de klok mee wordt gedraaid. De actuator kan direct op de kogelkraan worden gemonteerd met behulp van vormsluitende holle klembekken en kan 360° worden gedraaid op de klephals. De actuator maakt verbinding met een 0-10 V regelsignaal en beweegt naar de door het signaal gedefinieerde positie. Spanningsmeting wordt gebruikt voor het visueel weergeven van de kleppositie binnen het bereik van 0,5% tot 100% en als regelsignaal voor andere actuators. In busbedrijf ontvangt de actuator zijn digitale regelsignaal van de bovenliggende controller via de MP-Bus en beweegt naar de gedefinieerde positie. De U-aansluiting dient als communicatie-interface zonder een analoge meetspanning te leveren. De standaard fabrieksinstelling trekt de actuatorstang in.

Voordelen:

• Geschikt voor agressieve media en hoge temperaturen dankzij de hoogwaardige materialen
• Gelijk percentage doorstroomkarakteristiek, de omleiding heeft een lineaire karakteristiek
