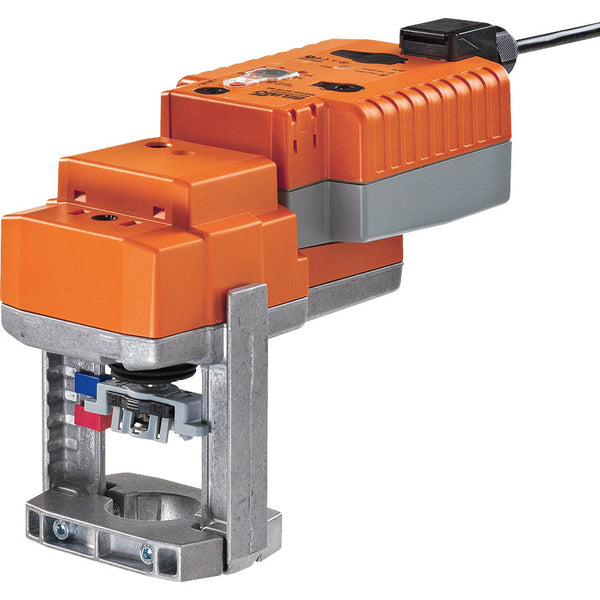

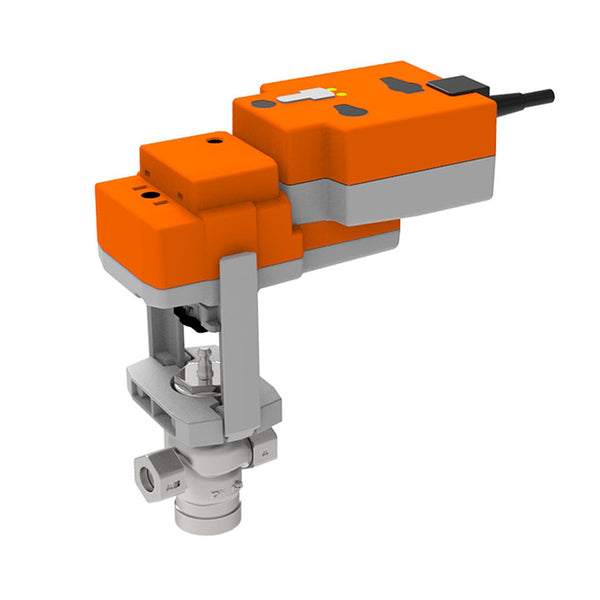

Belimo Klepafsluiter Rp1/2 10mm Slag Kvs4 24VAC/DC Fail-Safe 35s 2-10V 1000N IP54 H215S-J/NVKC24A-SR-TPC

Dit is een Belimo 2-weg klepafsluiter met een behuizing van roestvrij staal en een PTFE/FFKM afdichting. De boringdiameter van de klep is DN 15 en de poortmaat is Rp 1/2 inch met binnendraad. De klepkegel heeft een equipercentuele karakteristiek volgens VDI/VDE 2173, geoptimaliseerd binnen zijn openingsbereik. Het maximale drukverschil is 8 bar (116 psi). De klep kan werken tussen 0 en 130 °C (32 tot 266 °F). De Kv-waarde van de klep is 4 m3/h, wat overeenkomt met een Cv-waarde van 4.63 gpm. De slaglengte van de klep is 10 mm. De actuator vereist een voedingsspanning van 24 V AC/DC. De modulerende actuator vereist een 2-10 V ingang en biedt positiefeedback, waardoor nauwkeurige controle over de werking en nauwkeurige bewaking van de positie binnen het aangewezen spanningsbereik mogelijk is. De actuator opent/sluit de klep in 35 seconden. De actuator heeft een IP54 classificatie. De actuator is uitgerust met een fail-safe (NC/NO) functie die zorgt voor veilige werking in geval van stroomuitval.

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Handmatige bediening is mogelijk met een drukknop, die het tandwielmechanisme ontgrendelt zolang de knop wordt ingedrukt of vergrendeld. De slag kan worden aangepast met behulp van een inbussleutel van 4 mm die wordt ingebracht aan de bovenkant van de actuator, waarbij de slagas uitschuift wanneer deze met de klok mee wordt gedraaid. De actuator kan direct op de klepafsluiter worden gemonteerd met behulp van vormsluitende holle klembekken en kan 360° worden gedraaid op de klephals. De actuator beweegt de klep naar de gewenste bedrijfspositie tegelijkertijd met het opladen van de geïntegreerde condensatoren. Als de stroomtoevoer wordt onderbroken, schuift de klep naar de gekozen fail-safe positie met behulp van de opgeslagen elektrische energie. De standaard fabrieksinstelling trekt de actuatorstang in. De condensatoractuators vereisen een voorschakelperiode om de condensatoren naar een bruikbaar spanningsniveau te brengen. Dit zorgt ervoor dat de actuator bij stroomuitval op elk moment vanuit zijn huidige positie naar de fail-safe positie kan bewegen. De fail-safe positie van de draaiknop maakt aanpassing van de gewenste fail-safe positie mogelijk. Het aanpassingsbereik is gebaseerd op de maximale slaghoogte van de actuator. Bij stroomuitval beweegt de actuator naar de gekozen fail-safe positie met een fabrieksingestelde overbruggingstijd van 2 seconden. Na levering van de fabriek is de actuator volledig ontladen en heeft ongeveer 20 seconden voorschakeltijd nodig voordat de initiële installatie kan plaatsvinden om het noodzakelijke spanningsniveau in de condensatoren te bereiken.

Voordelen:

• Geschikt voor agressieve media en hoge temperaturen dankzij de hoogwaardige materialen
• De actuator is uitgerust met een fail-safe functie
• Gelijk percentage doorstroomkarakteristiek, de omleiding heeft een lineair karakter
