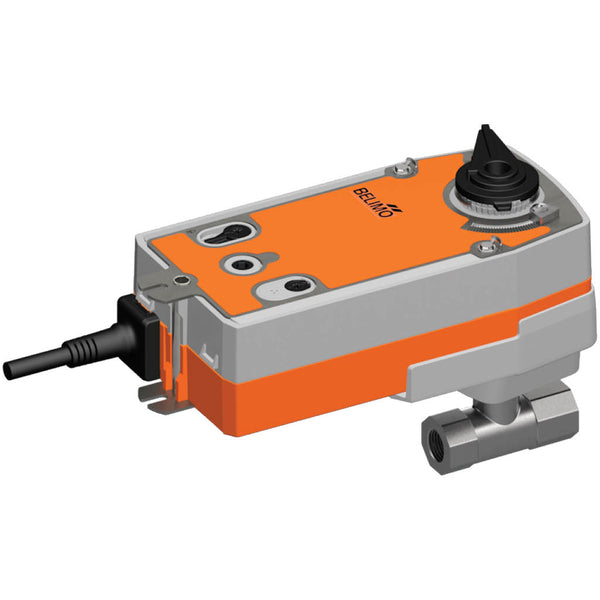

Belimo Regelklep Rp1 Kvs10 100-240VAC Fail-Safe NO 35s 3-Punt 5Nm IP54 R2025-10-S2/NRFD230A-3-O

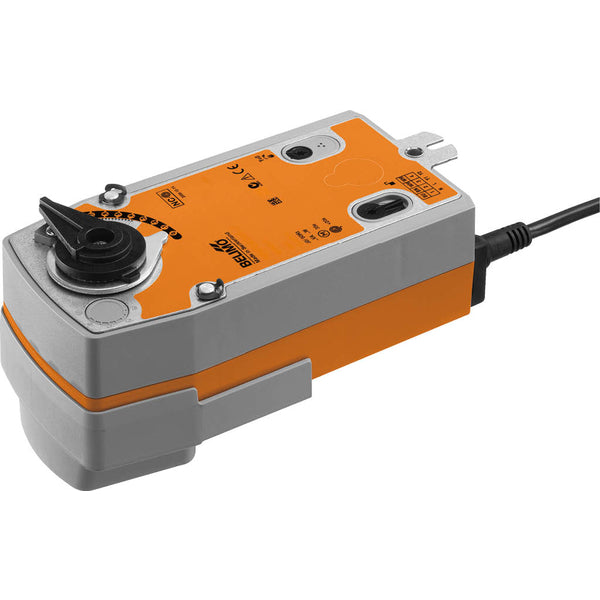

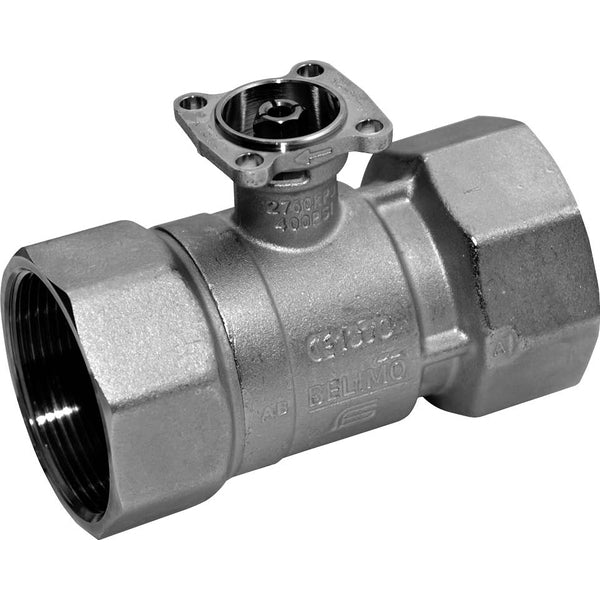

Dit is een 2-weg gekarakteriseerde Belimo kogelkraan met een behuizing van vernikkeld messing en EPDM afdichting. De binnendiameter van de klep is DN 25 en de poortmaat is Rp 1 inch met binnendraad. Met zijn geïntegreerde karakterisatieschijf zorgt hij voor een gelijk percentage debietregeling, waardoor een nauwkeurige en consistente regeling van het vloeistofdebiet mogelijk is. Het maximale drukverschil is 3.5 bar. De klep kan werken tussen -10 en 120 °C (14 tot 248 °F). De Kv-waarde van de klep is 10 m3/u, wat overeenkomt met een Cv-waarde van 11,57 gpm. De actuator vereist een voedingsspanning van 100-240 V AC. De actuator heeft een driepuntsbediening (open-dicht). De actuator opent/sluit de klep in 35 seconden. De actuator heeft een IP54-beschermingsgraad. De actuator is uitgerust met een fail-safe (NO) functie die zorgt voor een veilige werking in geval van een stroomstoring.

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. De klep kan handmatig worden bediend en in elke stand worden vastgezet met een handslinger. Ontgrendelen kan handmatig of automatisch door de bedrijfsspanning toe te passen. De actuator kan rechtstreeks op de kogelkraan worden gemonteerd met een enkele schroef. De montagerichting ten opzichte van de kogelkraan kan worden gekozen in stappen van 90°. De actuator beweegt de klep tegelijkertijd naar de werkstand en spant de retourveer aan. Als de stroombron wordt onderbroken, keert de klep terug naar de veilige stand die wordt aangedreven door de veerkracht. De draaihoek kan worden aangepast met mechanische eindaanslagen.

Voordelen:

• De geïntegreerde kenmerkende schijf garandeert een gelijk percentage stroomregeling
• De actuator is uitgerust met een faalveiligheidsfunctie
