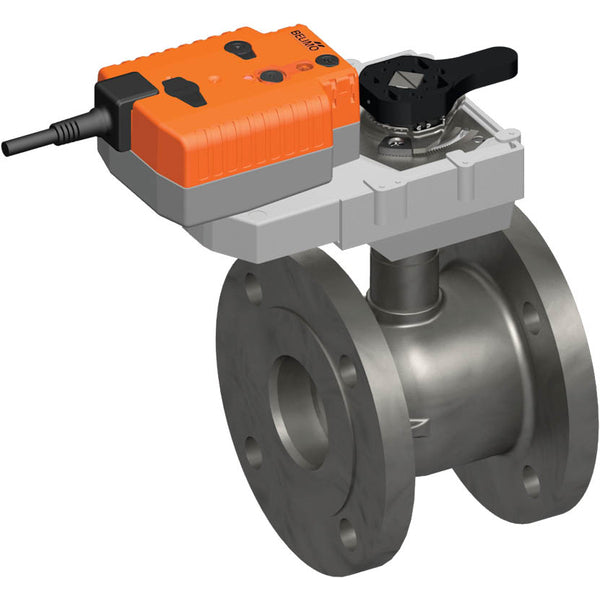

Belimo Regelklep DN80 Flens Kvs100 24VAC/DC Fail-Safe NC/NO 150s 2-10V 40Nm IP54 R6080W100-S8/GRK24A-SR-5

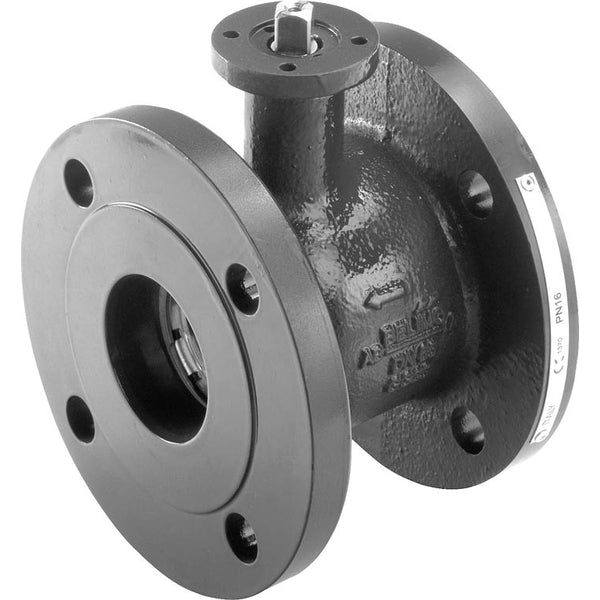

Dit is een 2-weg gekarakteriseerde Belimo kogelkraan met een gietijzeren behuizing en EPDM afdichting. De binnendiameter van de klep is DN 80 en de flensmaat is DN 80. Met zijn geïntegreerde karakterisatieschijf zorgt hij voor een gelijk percentage debietregeling, waardoor een nauwkeurige en consistente regeling van het vloeistofdebiet mogelijk is. Het maximale drukverschil is 4 bar. De klep kan werken tussen -10 en 120 °C (14 tot 248 °F). De Kv-waarde van de klep is 100 m3/u, wat overeenkomt met een Cv-waarde van 115,7 gpm. De actuator heeft een voedingsspanning van 24 V AC/DC nodig. De actuator is geconfigureerd met een 2-10 V regeltype en biedt positieterugkoppeling, wat zorgt voor een nauwkeurige regeling van de werking en een nauwkeurige bewaking van de positie binnen het aangewezen spanningsbereik. De actuator opent/sluit de klep in 150 seconden. De actuator kan op de klep worden gemonteerd via de ISO 5211 flens. De actuator heeft een IP54-beschermingsgraad. De actuator is uitgerust met een fail-safe (NC/NO) functie die zorgt voor een veilige werking in geval van een stroomstoring.

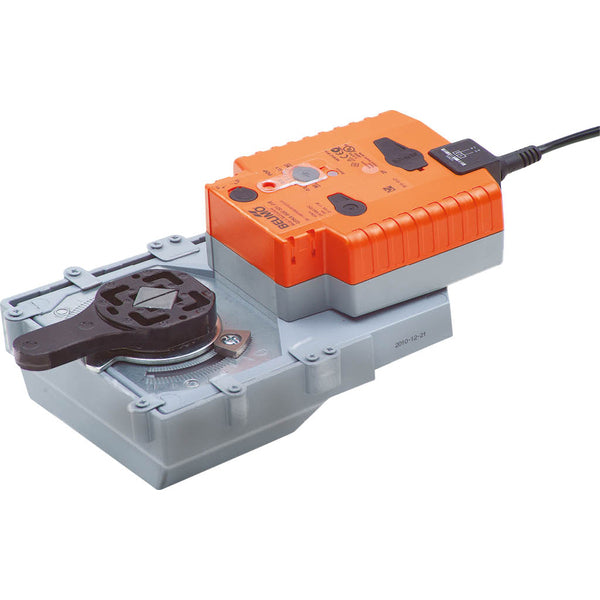

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. Handmatig overschakelen is mogelijk met een drukknop, die de versnellingsbak uitschakelt zolang de knop ingedrukt is of vergrendeld blijft. De actuator kan rechtstreeks op de roterende of vlinderklep worden gemonteerd met een montageflens. De montagerichting ten opzichte van de klep kan worden geselecteerd in stappen van 90°. De actuator beweegt de klep naar de gewenste bedieningspositie terwijl de geïntegreerde condensatoren zich opladen. Als de voeding wordt onderbroken, gaat de klep naar de gekozen veilige stand met behulp van de opgeslagen elektrische energie. De draaihoek kan worden aangepast met mechanische eindaanslagen. De condensatoractuatoren hebben een voorlaadperiode nodig om de condensatoren op een bruikbaar spanningsniveau te brengen. Dit zorgt ervoor dat de actuator in geval van een stroomstoring op elk moment van zijn huidige positie naar de veilige positie kan bewegen. Met de draaiknop fail-safe positie kan de gewenste fail-safe positie worden ingesteld. In geval van een stroomonderbreking gaat de actuator naar de geselecteerde veiligheidspositie, rekening houdend met de in de fabriek ingestelde overbruggingstijd van 2 seconden. Na levering in de fabriek is de actuator volledig ontladen en moet hij ongeveer 20 seconden worden voorgeladen voordat hij voor het eerst wordt ingesteld om het benodigde spanningsniveau in de condensatoren te bereiken.

Voordelen:

• De geïntegreerde kenmerkende schijf garandeert een gelijk percentage stroomregeling
• Deze modulerende actuator kan de klep overal tussen 0-90 graden positioneren met een stuursignaal van 2-10 V.
• De actuator is uitgerust met een faalveiligheidsfunctie
