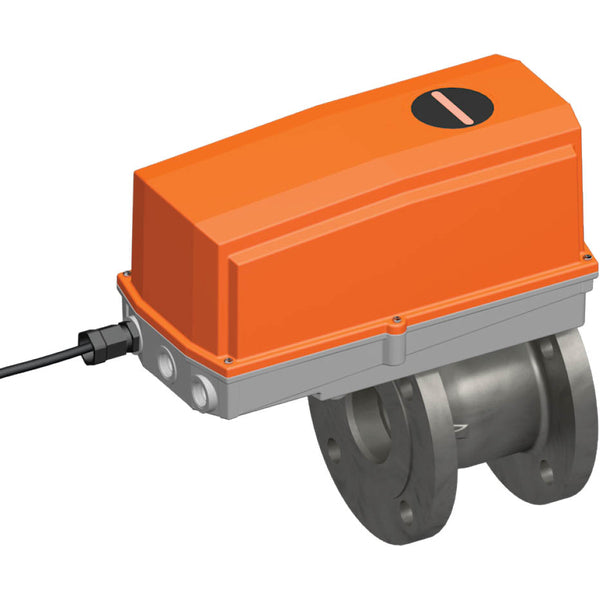

Elektrische Gekenmerkte Kogelkraan Flens DN 100 Gietijzer EPDM 160m3/h 16bar/232psi 24 V AC/DC

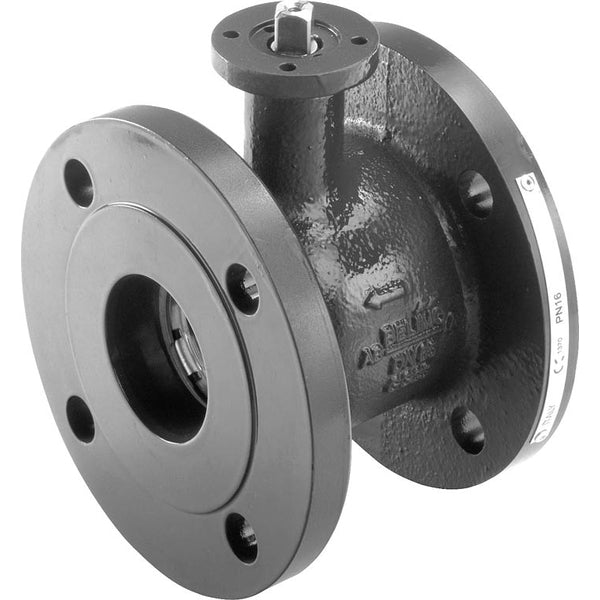

Dit is een 2-weg gekarakteriseerde Belimo kogelkraan met een gietijzeren behuizing en EPDM afdichting. De binnendiameter van de klep is DN 100 en de flensmaat is DN 100. Met zijn geïntegreerde karakterisatieschijf zorgt hij voor een gelijk percentage debietregeling, waardoor een nauwkeurige en consistente regeling van het vloeistofdebiet mogelijk is. Deze klep is bestand tegen een druk tot 16 bar (232 psi). De klep kan werken tussen -10 en 120 °C (14 tot 248 °F). De Kv-waarde van de klep is 160 m3/u, wat overeenkomt met een Cv-waarde van 185,12 gpm. De actuator heeft een voedingsspanning van 24 V AC/DC nodig. De actuator is geconfigureerd met een 2-10 V regeltype en biedt positieterugkoppeling, wat zorgt voor een nauwkeurige regeling van de werking en een nauwkeurige bewaking van de positie binnen het aangewezen spanningsbereik. De actuator opent/sluit de klep in 35 seconden. De actuator kan op de klep worden gemonteerd via de ISO 5211 flens. De actuator heeft een IP54-beschermingsgraad.

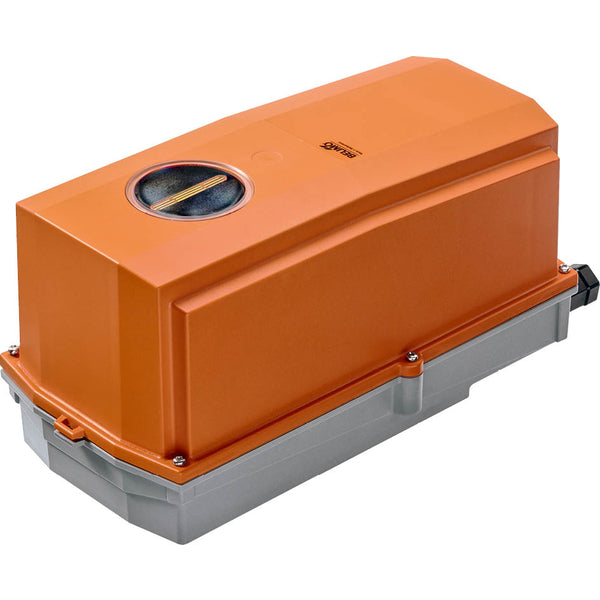

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. Handmatig overschakelen is mogelijk met een drukknop, die de versnellingsbak uitschakelt zolang de knop ingedrukt is of vergrendeld blijft. De actuator kan rechtstreeks op de roterende of vlinderklep worden gemonteerd met een montageflens. De montagerichting ten opzichte van de klep kan worden geselecteerd in stappen van 90°. De actuator kan worden aangestuurd met een standaard stuursignaal van 0-10 V en beweegt naar de positie die wordt gedicteerd door het stuursignaal. De spanningsmeting wordt zowel gebruikt voor visuele weergave van de klepstand binnen het bereik van 0,5% tot 100% als voor een stuursignaal voor andere actuatoren. De draaihoek kan worden aangepast met mechanische eindaanslagen. De actuator is geschikt voor buitengebruik en is beschermd tegen UV-straling, regen/sneeuw, vuil/stof, luchtvochtigheid en frequente grote temperatuurschommelingen. Om interne condensatie te voorkomen, wordt aanbevolen om de actuator te gebruiken met een apart te bestellen, in de fabriek geïnstalleerde verwarming. Het deksel van de behuizing moet worden verwijderd voor handmatige bediening.

Voordelen:

• De geïntegreerde kenmerkende schijf garandeert een gelijk percentage stroomregeling
• Deze modulerende actuator kan de klep overal tussen 0-90 graden positioneren met een stuursignaal van 2-10 V.
