Belimo Klepafsluiter 15mm G1-1/4 Kvs6.3 100-240VAC Fail-Safe NC/NO 150s 3-punts 1000N IP54 H420B/NVK230A-3

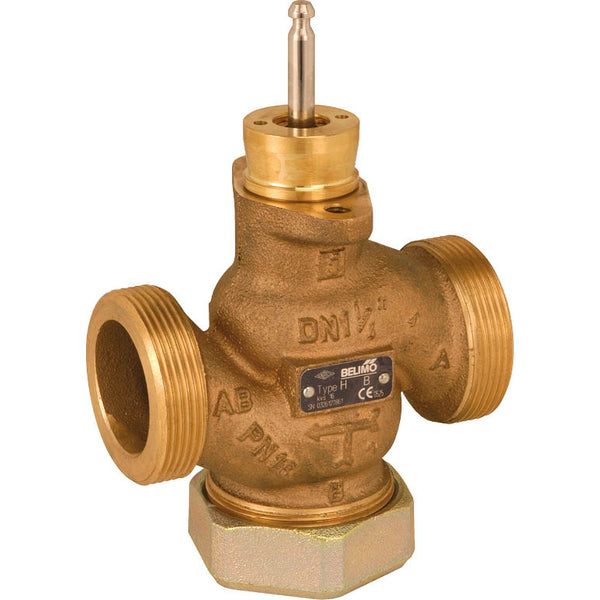

Dit is een 2-weg kogelkraan met een messing behuizing en EPDM afdichting. De binnendiameter van de klep is DN 20 en de poortmaat is G 3/4 inch met buitendraad. Het profiel van de ventielkegel bepaalt de doorstroomkarakteristiek met gelijk percentage. Het maximale drukverschil is 4 bar. De klep kan werken tussen 5 en 120 °C (41 tot 248 °F). De Kv-waarde van de klep is 6,3 m3/u, wat overeenkomt met een Cv-waarde van 7,29 gpm. De slaglengte van de kleppen is 15 mm. De actuator vereist een voedingsspanning van 100-240 V AC. De actuator heeft een driepuntsbediening (open-dicht). De actuator opent/sluit de klep in 150 seconden. De actuator heeft een IP54-beschermingsgraad. De actuator is uitgerust met een fail-safe (NC/NO) functie die zorgt voor een veilige werking in geval van een stroomstoring.

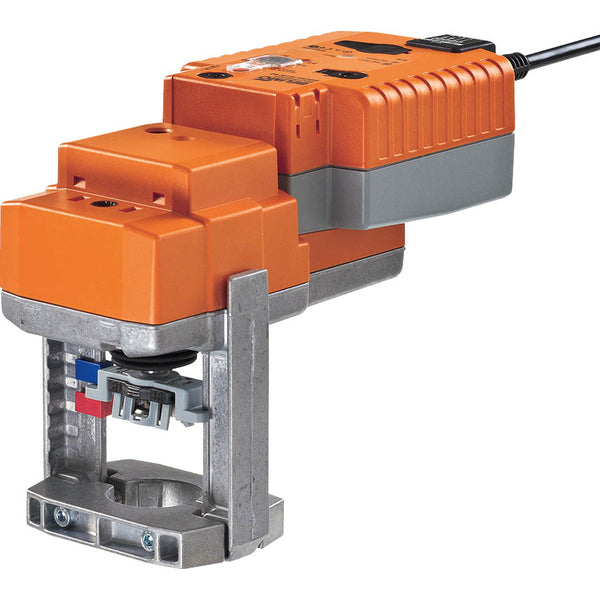

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. Handmatig overschakelen is mogelijk met een drukknop, die de versnellingsbak uitschakelt zolang de knop ingedrukt of vergrendeld is. De slag kan worden aangepast met behulp van een 4 mm inbusbout die boven in de actuator wordt gestoken, waarbij de slagas uitsteekt als deze met de klok mee wordt gedraaid. De actuator kan direct op de klep worden gemonteerd met behulp van holle klembekken en kan 360° op de klephals worden gedraaid. De actuator beweegt de klep naar de gewenste bedieningspositie terwijl de geïntegreerde condensatoren zich opladen. Als de voeding wordt onderbroken, gaat de klep naar de gekozen veilige stand met behulp van de opgeslagen elektrische energie. De standaard fabrieksinstelling trekt de actuatorstang in. Bij het verzenden van combinaties van klep en actuator wordt de bewegingsrichting ingesteld op basis van het sluitpunt van de klep. Wanneer de actuator wordt geactiveerd, verandert de slagrichtingschakelaar de looprichting tijdens normaal bedrijf. De condensatoractuatoren hebben een voorlaadperiode nodig om de condensatoren op een bruikbaar spanningsniveau te brengen. Dit zorgt ervoor dat de actuator in geval van een stroomstoring op elk moment van zijn huidige positie naar de veilige positie kan bewegen. Met de draaiknop fail-safe positie kan de gewenste fail-safe positie worden ingesteld. Het instelbereik is gebaseerd op de maximale slaghoogte van de actuator. In geval van stroomuitval beweegt de actuator naar de gekozen veiligheidspositie met inachtneming van een in de fabriek ingestelde overbruggingstijd van 2 seconden. Na levering in de fabriek is de actuator volledig ontladen en moet hij ongeveer 20 seconden worden voorgeladen voordat hij voor het eerst wordt ingesteld om het benodigde spanningsniveau in de condensatoren te bereiken.

Voordelen:

• De geïntegreerde kenmerkende schijf garandeert een gelijk percentage stroomregeling
• De actuator is uitgerust met een faalveiligheidsfunctie
