Belimo Klepafsluiter G1-1/8 15mm Slag Kvs2.5 24VAC/DC 150s 2-10V 1500N IP54 H414B/SV24A-SR-TPC

Dit is een Belimo 2-weg klepafsluiter met een messing behuizing en EPDM afdichting. De boringdiameter van de klep is DN 15 en de poortmaat is G 1 1/8 inch met buitendraad. De klepkegel heeft een equipercentuele karakteristiek volgens VDI/VDE 2173, geoptimaliseerd binnen zijn openingsbereik. Het maximale drukverschil is 4 bar (58 psi). De klep kan werken tussen 5 en 120 °C (41 tot 248 °F). De Kv-waarde van de klep is 2.5 m3/h, wat overeenkomt met een Cv-waarde van 2.89 gpm. De slaglengte van de klep is 15 mm. De actuator vereist een voedingsspanning van 24 V AC/DC. De modulerende actuator vereist een 2-10 V ingang en biedt positiefeedback, waardoor nauwkeurige controle over de werking en nauwkeurige bewaking van de positie binnen het aangewezen spanningsbereik mogelijk is. De actuator opent/sluit de klep in 150 seconden. De actuator heeft een IP54 classificatie.

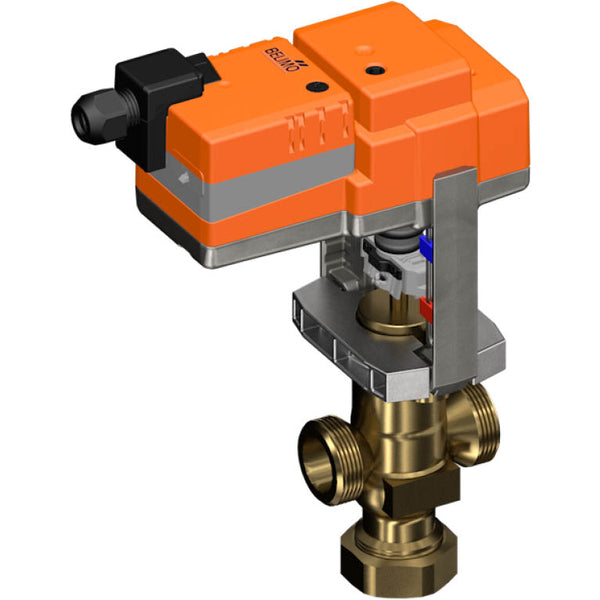

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Handmatige bediening is mogelijk met een drukknop, die het tandwieloverbrenging ontgrendelt zolang de knop wordt ingedrukt of vergrendeld. De slag kan worden aangepast met behulp van een 4 mm inbussleutel die in de bovenkant van de actuator wordt gestoken, waarbij de slagas uitschuift wanneer deze met de klok mee wordt gedraaid. De actuator kan direct op de klepafsluiter worden gemonteerd met behulp van vormsluitende holle klembekken en kan 360° worden gedraaid op de klephals. De actuator kan worden bestuurd met een standaard regelsignaal van 2-10 V en beweegt naar de positie die wordt bepaald door het regelsignaal. Spanningsmeting wordt gebruikt om de kleppositie visueel weer te geven binnen het bereik van 0,5% tot 100% en als regelsignaal voor andere actuators. De standaard fabrieksinstelling trekt de actuatorstang in.

Voordelen:

• Gelijk percentage doorstroomkarakteristiek, de omleiding heeft een lineair karakter
