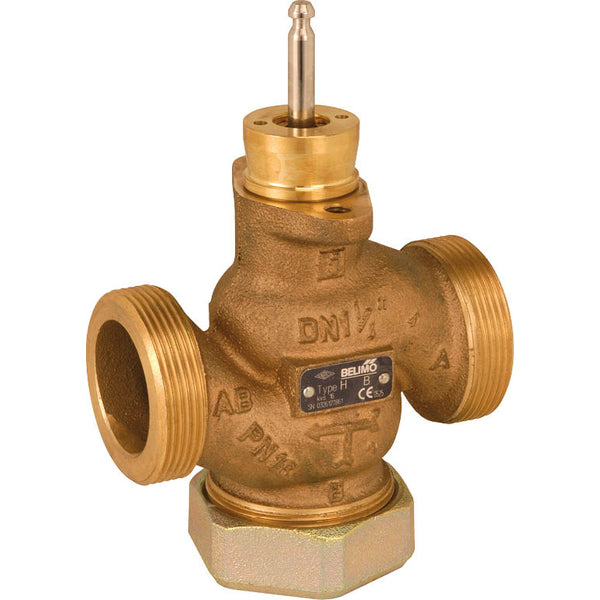

Belimo Klepafsluiter G1-1/8 15mm Slag Kvs2.5 24VAC/DC 35s 0-10V 500N IP54 H414B/LVC24A-SZ-TPC
Dit is een Belimo 2-weg klepafsluiter met een messing behuizing en EPDM afdichting. De boringdiameter van de klep is DN 15 en de poortmaat is G 1 1/8 inch met buitendraad. De klepconus heeft een equipercentuele karakteristiek volgens VDI/VDE 2173, geoptimaliseerd binnen zijn openingsbereik. Het maximale verschil in druk is 4 bar (58 psi). De klep kan werken tussen 5 en 120 °C (41 tot 248 °F). De Kv-waarde van de klep is 2.5 m3/h, wat overeenkomt met een Cv-waarde van 2.89 gpm. De slaglengte van de klep is 15 mm. De actuator vereist een voedingsspanning van 24 V AC/DC. De actuator maakt gebruik van een 0-10 V regeltype en biedt positiefeedback, waardoor nauwkeurige controle van zijn bewegingen en nauwkeurige monitoring van zijn positie binnen het gespecificeerde spanningsbereik mogelijk is. De actuator opent/sluit de klep in 35 seconden. De actuator heeft een IP54-classificatie.
- Normale prijs
- €493,66
- Normale prijs
- €407,98
Beschrijving
Dit is een Belimo 2-weg klepafsluiter met een messing behuizing en EPDM afdichting. De boringdiameter van de klep is DN 15 en de poortmaat is G 1 1/8 inch met buitendraad. De klepconus heeft een equipercentuele karakteristiek volgens VDI/VDE 2173, geoptimaliseerd binnen zijn openingsbereik. Het maximale verschil in druk is 4 bar (58 psi). De klep kan werken tussen 5 en 120 °C (41 tot 248 °F). De Kv-waarde van de klep is 2.5 m3/h, wat overeenkomt met een Cv-waarde van 2.89 gpm. De slaglengte van de klep is 15 mm. De actuator vereist een voedingsspanning van 24 V AC/DC. De actuator maakt gebruik van een 0-10 V regeltype en biedt positiefeedback, waardoor nauwkeurige controle van zijn bewegingen en nauwkeurige monitoring van zijn positie binnen het gespecificeerde spanningsbereik mogelijk is. De actuator opent/sluit de klep in 35 seconden. De actuator heeft een IP54-classificatie.
De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Handmatige bediening is mogelijk met een drukknop, die het tandwieloverbrenging ontkoppelt zolang de knop wordt ingedrukt of vergrendeld. De slag kan worden aangepast met een 4mm zeskantboutsleutel die aan de bovenkant van de actuator is geplaatst, waarbij de slagstang uitsteekt wanneer deze met de klok mee wordt gedraaid. De actuator kan direct op de klepafsluiter worden gemonteerd met behulp van vormpassende holle klemmen en kan 360° op de klepneus worden gedraaid. De actuator kan worden aangestuurd met een standaard regelsignaal van 0-10 V en beweegt naar de positie die door het regelsignaal wordt aangegeven. Spanningsmeting wordt zowel gebruikt voor het visueel weergeven van de kleppositie binnen het bereik van 0,5% tot 100% als als regelsignaal voor andere actuators. De standaard fabrieksinstelling trekt de actuatorstang terug.
Voordelen:
- Gelijke percentage doorstroomkarakteristiek, de bypass heeft een lineaire karakteristiek
