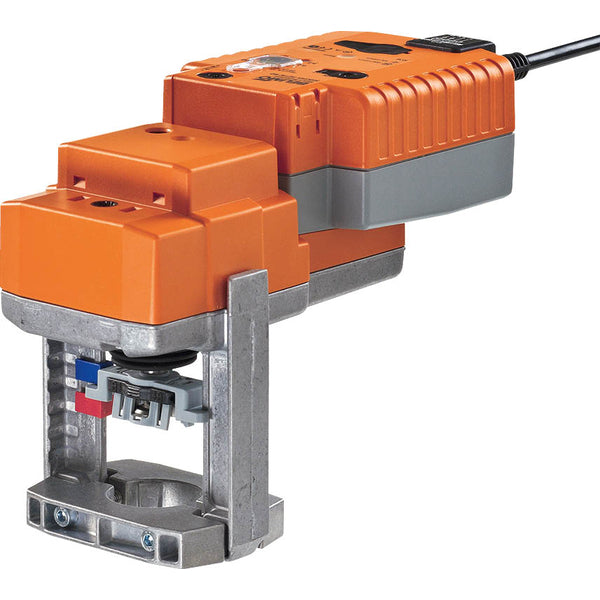

Belimo Klepafsluiter G1-1/8 15mm Slag Kvs1 24VAC/DC Fail-Safe NC/NO 150s BACnet/Modbus/MP-Bus 1000N IP54 H412B/NVK24A-MOD

Dit is een Belimo 2-weg klepafsluiter met een messing behuizing en EPDM afdichting. De boringdiameter van de klep is DN 15 en de poortmaat is G 1 1/8 inch met buitendraad. De klepkegel heeft een equipercentuele karakteristiek volgens VDI/VDE 2173, geoptimaliseerd binnen zijn openingsbereik. Het maximale drukverschil is 4 bar (58 psi). De klep kan werken tussen 5 en 120 °C (41 tot 248 °F). De Kv-waarde van de klep is 1 m3/h, wat overeenkomt met een Cv-waarde van 1.16 gpm. De slaglengte van de klep is 15 mm. De actuator vereist een voedingsspanning van 24 V AC/DC. De actuator ondersteunt BACnet MSTP/Modbus RTU/MP-Bus communicatieprotocollen en vereist product ZTH EU voor het instellen van het protocoladres en het koppelen van de actuator aan het systeem. Bovendien maakt ZTH EU het instellen van een analoog 0-10V of 2-10V regelsignaal mogelijk. De actuator opent/sluit de klep in 150 seconden. De actuator heeft een IP54 classificatie. De actuator is uitgerust met een fail-safe (NC/NO) functie die zorgt voor veilige werking in geval van stroomuitval.

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Handmatige bediening is mogelijk met een drukknop, die het tandwielmechanisme ontgrendelt zolang de knop wordt ingedrukt of vergrendeld. De slag kan worden aangepast met behulp van een inbussleutel van 4 mm die wordt ingebracht aan de bovenkant van de actuator, waarbij de slagas uitschuift wanneer deze met de klok mee wordt gedraaid. De actuator kan direct op de klepafsluiter worden gemonteerd met behulp van vormsluitende holle klembekken en kan 360° worden gedraaid op de klephals. De actuator beweegt de klep naar de gewenste bedrijfspositie tegelijkertijd met het opladen van de geïntegreerde condensatoren. Als de voeding wordt onderbroken, schuift de klep naar de gekozen fail-safe positie met behulp van de opgeslagen elektrische energie. De actuator wordt geleverd met een ingebouwde interface voor BACnet MSTP, Modbus RTU en MP-Bus. Het ontvangt het digitale regelsignaal van het besturingssysteem en geeft de huidige status weer. De standaard fabrieksinstelling trekt de actuatorstang in. De condensatoractuators hebben een voorschakelperiode nodig om de condensatoren naar een bruikbaar spanningsniveau te brengen. Dit zorgt ervoor dat de actuator bij stroomuitval op elk moment vanuit zijn huidige positie naar de fail-safe positie kan bewegen. De fail-safe positie van de draaiknop maakt aanpassing van de gewenste fail-safe positie mogelijk. Het aanpassingsbereik is gebaseerd op de maximale slaghoogte van de actuator. Bij stroomuitval beweegt de actuator naar de gekozen fail-safe positie met een fabrieksingestelde overbruggingstijd van 2 seconden. Na aflevering van de fabriek is de actuator volledig ontladen en heeft ongeveer 20 seconden voorschakeltijd nodig voordat de initiële installatie kan plaatsvinden om het noodzakelijke spanningsniveau in de condensatoren te bereiken.

Voordelen:

• Gelijk percentage doorstroomeigenschap, de omleiding heeft een lineaire karakteristiek
• De actuator is uitgerust met een fail-safe functie
• Modulerende actuator met fieldbus of een 0-10 V/2-10 V signaal
