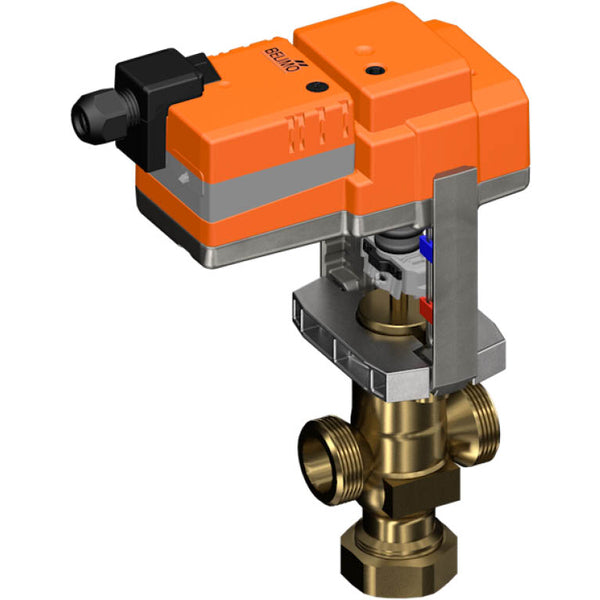

Belimo Klepafsluiter 15mm G2 Kvs16 24VAC/DC 150s 0-10V 500N IP54 H432B/LV24A-SZ-TPC

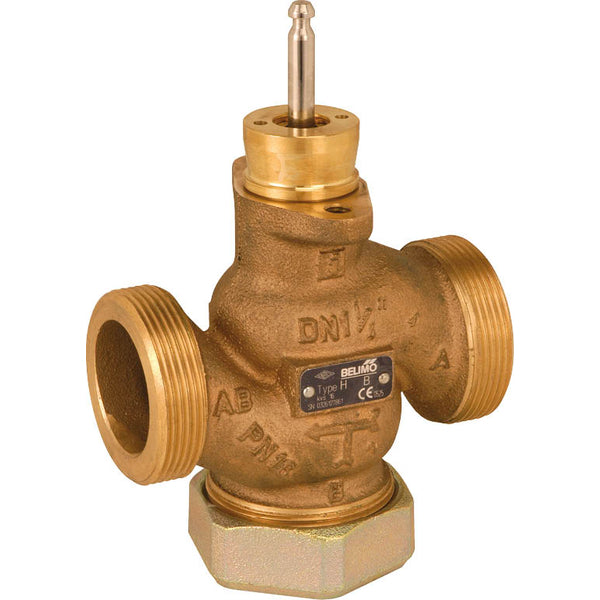

Dit is een 2-weg klepafsluiter met een messing behuizing en EPDM afdichting. De boringdiameter van de klep is DN 32 en de poortmaat is G 2 inch met buitendraad. Het profiel van de klepkegel bepaalt de gelijkpercentage doorstroomkarakteristiek. Het maximale drukverschil is 3,5 bar (50,8 psi). De klep kan werken tussen 5 en 120 °C (41 tot 248 °F). De Kv-waarde van de klep is 16 m3/h, wat overeenkomt met een Cv-waarde van 18,51 gpm. De slaglengte van de klep is 15 mm. De actuator vereist een voedingsspanning van 24 V AC/DC. De actuator maakt gebruik van een 0-10 V regeltype en biedt positiefeedback, waardoor nauwkeurige controle van de bewegingen en nauwkeurige bewaking van de positie binnen het gespecificeerde spanningsbereik mogelijk is. De actuator opent/sluit de klep in 150 seconden. De actuator heeft een IP54-classificatie.

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Handmatige bediening is mogelijk met een drukknop, die het tandwielmechanisme ontgrendelt zolang de knop wordt ingedrukt of vergrendeld. De slag kan worden aangepast met behulp van een inbussleutel van 4 mm die in de bovenkant van de actuator wordt gestoken, waarbij de slagas uitschuift wanneer deze met de klok mee wordt gedraaid. De actuator kan direct op de klepafsluiter worden gemonteerd met behulp van vormvaste holle klembekken en kan 360° worden gedraaid op de klephals. De actuator kan worden bestuurd met een standaard regelsignaal van 0-10 V en beweegt naar de positie die wordt bepaald door het regelsignaal. Spanningsmeting wordt gebruikt om de kleppositie visueel weer te geven binnen het bereik van 0,5% tot 100% en als regelsignaal voor andere actuators. De standaard fabrieksinstelling trekt de actuatorstang in. Bij het verzenden van klep-actuatorcombinaties wordt de bewegingsrichting ingesteld op basis van het sluitpunt van de klep. Wanneer de actuator is geactiveerd, verandert de slagrichtingsschakelaar de looprichting tijdens normaal bedrijf.

Voordelen:

• De geïntegreerde regelschijf zorgt voor een gelijkpercentage doorstroming, ideaal voor verwarmingscircuits
• Deze modulerende actuator kan de klep overal tussen 0-90 graden positioneren met een regelsignaal van 0-10 V
