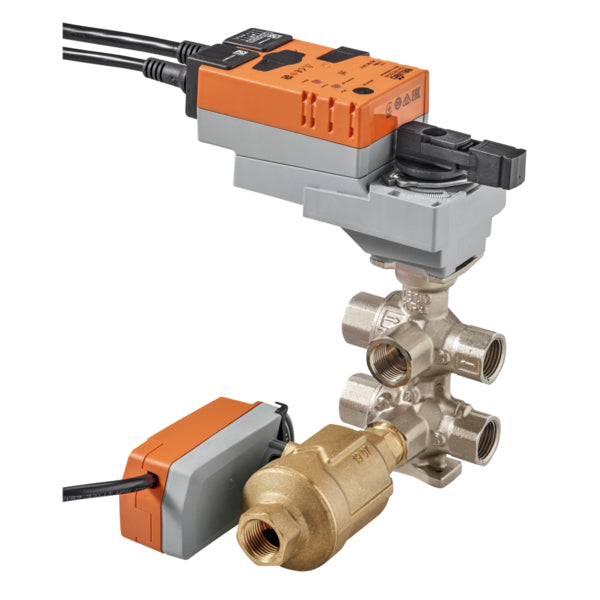

Belimo 6-Weg PI Zoneklep Rp1/2 Kvs1.8 24VAC/DC BACnet/Modbus/MP-Bus 0-10/2-10V IP40 C615QP-F+BAC

Dit is een 6-weg elektrisch bediende drukonafhankelijke zoneklep (PIQCV) met een behuizing van vernikkeld messing en EPDM afdichting. De binnendiameter van de klep is DN 15 en de poortmaat is Rp 1/2 inch met binnendraad. De geïntegreerde drukregelklep zorgt voor een constant doorstroomvolume en bereikt een klepautoriteit van 1, ongeacht de verschildruk. Het debiet blijft constant bij elke openingspositie, zelfs bij drukvariaties en in het deellastbereik, waardoor een constante regeling wordt gegarandeerd. Een gelijk percentage stroomregeling wordt gegarandeerd door het speciale ontwerp van de kogel. Deze klep is bestand tegen een druk tot 3.5 bar (51 psi). De klep kan werken tussen 6 en 80 °C (43 tot 176 °F). De Kv-waarde 1 van de klep is 1,8 m3/u, wat overeenkomt met een Kv-waarde van 2,08 gpm. De Kv-waarde 2 van de klep is 1,8 m3/u, wat overeenkomt met een Kv-waarde van 2,08 gpm. De actuator heeft een voedingsspanning van 24 V AC/DC nodig. De actuator ondersteunt BACnet MSTP/Modbus RTU/MP-Bus communicatieprotocollen en biedt nauwkeurige positieterugkoppeling in het bereik van 0-10 V of 2-10 V DC, wat zorgt voor een nauwkeurige en responsieve regeling in diverse toepassingen. De installatie van Belimo ZoneTight actuators op deze klep is eenvoudig - het is zo simpel als op zijn plaats klikken. De actuator heeft een IP40-beschermingsgraad. De doorstroomrichting, aangegeven met een pijl op de behuizing, is van het grootste belang om schade aan de kogelkraan te voorkomen.

Voordelen:

• Zeer eenvoudige installatie van Belimo ZoneTight actuators, gewoon klikken en klaar
• Tijdrovende handmatige afstelling van het hydronische systeem is niet meer nodig
• Waterhoeveelheid is gegarandeerd, zelfs bij variërende druk en werking met gedeeltelijke belasting
• De gewenste Vmax-waarde kan eenvoudig en snel worden aangepast op de actuator met behulp van de bijbehorende clip

Serie:

De Belimo C6-QP-BAC is een 6-weg PI zoneklep met binnendraad en een nominale spanning van AC/DC 24 V. Hij is ontworpen voor gesloten koud- en warmwatersystemen en biedt een schakelende of modulerende regeling aan de waterzijde van thermische verwarmings-/koelelementen. Hij beschikt over twee sequenties voor koelen en verwarmen, met omschakeling door een 6-weg gekarakteriseerde regelklep. Deze serie biedt ook drukonafhankelijke debietregeling via een 2-weg PI zoneklep (PIQCV). De communicatieopties omvatten BACnet MS/TP, Modbus RTU, Belimo MP-Bus of conventionele besturing en het bereik is DN15-20. De Belimo PIQCV is een PI-zoneafsluiterserie die geschikt is voor 2-weg binnendraadtoepassingen. Hij is ontworpen voor gesloten koud- en warmwatersystemen. Deze serie wordt voornamelijk gebruikt voor modulerende regeling van luchtbehandelings- en verwarmingssystemen aan de waterzijde. De Belimo PIQCV serie staat bekend om zijn snap-assembly actuator, waardoor installatie en gebruik efficiënt zijn. Deze serie biedt betrouwbare prestaties en duurzaamheid en verbetert de systeembesturing en gebruikerservaring.
