Belimo 6-Weg PI Zoneklep Rp1/2 Kvs1.8 24VAC/DC BACnet/Modbus/MP-Bus 0-10/2-10V IP40 C615QP-B+BAC
Let op: Dit product is niet meer verkrijgbaar

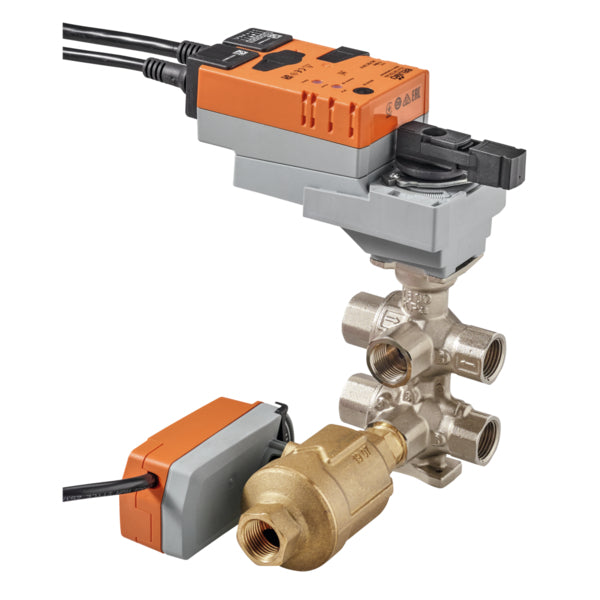

Dit is een 6-weg elektrisch bediende drukonafhankelijke zoneklep (PIQCV) met een behuizing van vernikkeld messing en een EPDM-afdichting. De boringdiameter van de klep is DN 15 en de poortmaat is Rp 1/2 inch met vrouwelijke schroefdraad. De geïntegreerde drukregelklep zorgt voor een constante debiet en bereikt een klepautoriteit van 1, ongeacht de verschildruk. Het debiet blijft constant bij elke openingspositie, zelfs bij drukvariaties en in het gedeeltelijke belastingsbereik, wat zorgt voor een stabiele regeling. Een gelijk percentage debietregeling wordt gegarandeerd door het speciale ontwerp van de kogel. Het maximale drukverschil is 3,5 bar. De klep kan werken tussen 6 en 80 °C. De Kv-waarde 1 van de klep is 1,8 m3/h, wat overeenkomt met een Cv-waarde van 2,08 gpm. De Kv-waarde 2 van de klep is 1,8 m3/h, wat overeenkomt met een Cv-waarde van 2,08 gpm. De actuator vereist een voedingsspanning van 24 V AC/DC. De actuator ondersteunt BACnet MSTP/Modbus RTU/MP-Bus communicatieprotocollen en biedt nauwkeurige positiefeedback in het bereik van 0-10 V of 2-10 V DC, wat zorgt voor nauwkeurige en responsieve regeling in verschillende toepassingen. Het installeren van Belimo actuators op deze klep is eenvoudig dankzij het ontwerp met een centrale bout. De actuator heeft een IP40-beschermingsklasse. De stroomrichting, aangegeven door een pijl op de behuizing, is van groot belang om schade aan de kogelklep te voorkomen.
Let op: Dit product is niet meer verkrijgbaar
Beschrijving
Dit is een 6-weg elektrisch bediende drukonafhankelijke zoneklep (PIQCV) met een behuizing van vernikkeld messing en een EPDM-afdichting. De boringdiameter van de klep is DN 15 en de poortmaat is Rp 1/2 inch met vrouwelijke schroefdraad. De geïntegreerde drukregelklep zorgt voor een constante debiet en bereikt een klepautoriteit van 1, ongeacht de verschildruk. Het debiet blijft constant bij elke openingspositie, zelfs bij drukvariaties en in het gedeeltelijke belastingsbereik, wat zorgt voor een stabiele regeling. Een gelijk percentage debietregeling wordt gegarandeerd door het speciale ontwerp van de kogel. Het maximale drukverschil is 3,5 bar. De klep kan werken tussen 6 en 80 °C. De Kv-waarde 1 van de klep is 1,8 m3/h, wat overeenkomt met een Cv-waarde van 2,08 gpm. De Kv-waarde 2 van de klep is 1,8 m3/h, wat overeenkomt met een Cv-waarde van 2,08 gpm. De actuator vereist een voedingsspanning van 24 V AC/DC. De actuator ondersteunt BACnet MSTP/Modbus RTU/MP-Bus communicatieprotocollen en biedt nauwkeurige positiefeedback in het bereik van 0-10 V of 2-10 V DC, wat zorgt voor nauwkeurige en responsieve regeling in verschillende toepassingen. Het installeren van Belimo actuators op deze klep is eenvoudig dankzij het ontwerp met een centrale bout. De actuator heeft een IP40-beschermingsklasse. De stroomrichting, aangegeven door een pijl op de behuizing, is van groot belang om schade aan de kogelklep te voorkomen.
Voordelen:
- Zeer eenvoudige installatie van Belimo ZoneTight actuators, gewoon klikken en klaar
- Geen tijdrovende handmatige afstelling van het hydraulische systeem meer nodig
- Waterhoeveelheid is gegarandeerd, zelfs bij variërende druk en gedeeltelijke belasting
- De gewenste Vmax-waarde kan eenvoudig en snel worden aangepast op de actuator met behulp van de bijbehorende clip
Serie:
De Belimo C6-QP-BAC is een 6-weg PI-zoneklep met inwendige schroefdraad en een nominale spanning van AC/DC 24 V. Ontworpen voor gesloten koude- en warmwatersystemen, biedt het schakel- of modulerende regeling aan de waterzijde van thermische verwarmings-/koelingselementen. Het beschikt over twee sequenties voor koeling en verwarming, met omschakeling verzorgd door een 6-weg gekarakteriseerde regelklep. Deze serie biedt ook drukonafhankelijke debietregeling via een 2-weg PI-zoneklep (PIQCV). Communicatieopties zijn onder andere BACnet MS/TP, Modbus RTU, Belimo MP-Bus, of conventionele regeling, en het varieert van DN15-20. De Belimo PIQCV is een serie PI-zonekleppen die geschikt is voor toepassingen met inwendige schroefdraad. Het is ontworpen voor gesloten koude- en warmwatersystemen. Deze serie wordt voornamelijk gebruikt voor modulerende regeling van luchtbehandelings- en verwarmingssystemen aan de waterzijde. De Belimo PIQCV-serie staat bekend om zijn snap-montage actuator, waardoor installatie en bediening efficiënt zijn. Deze serie biedt betrouwbare prestaties en duurzaamheid, waardoor systeemregeling en gebruikerservaring worden verbeterd.
