Belimo 3-Weg Kogelkraan Rp1 Kvs4 24VAC/DC 75s BACnet/Modbus 1Nm IP40 C325Q-J/CQ24A-BAC

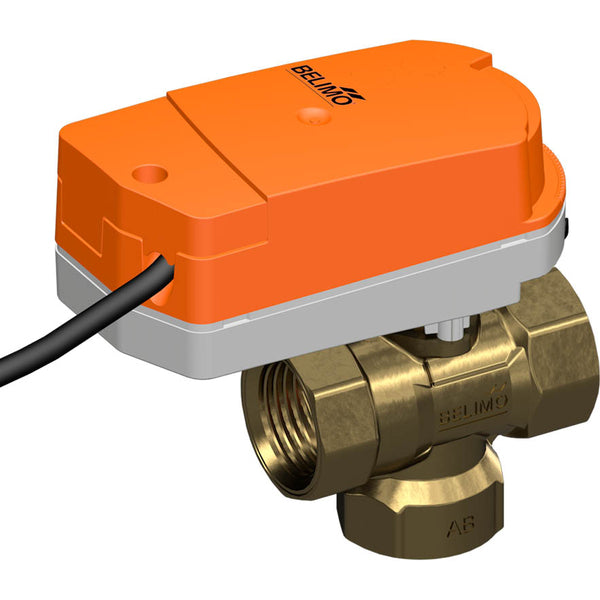

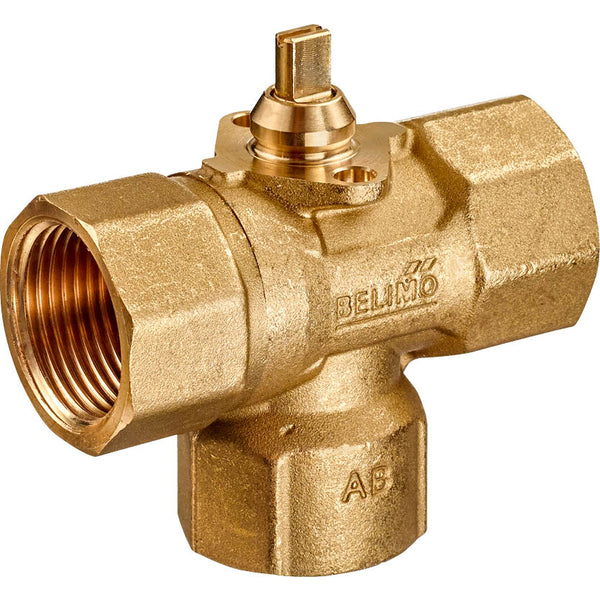

Dit is een 3-weg Belimo kogelkraan met een messing behuizing en EPDM afdichting. De binnendiameter van de klep is DN 25 en de poortmaat is Rp 1 inch met binnendraad. Het maximale drukverschil is 2.8 bar. De klep kan werken tussen 2 en 100 °C (36 tot 212 °F). De Kv-waarde van de klep is 4 m3/u, wat overeenkomt met een Cv-waarde van 4,63 gpm. De actuator heeft een voedingsspanning van 24 V AC/DC nodig. De actuator is ontworpen met BACnet MSTP/Modbus RTU-besturing en biedt betrouwbare en robuuste communicatieprotocollen voor een efficiënte werking en integratie binnen de netwerkbesturingsomgeving. De actuator opent/sluit de klep in 75 seconden. De actuator heeft een IP40-classificatie.

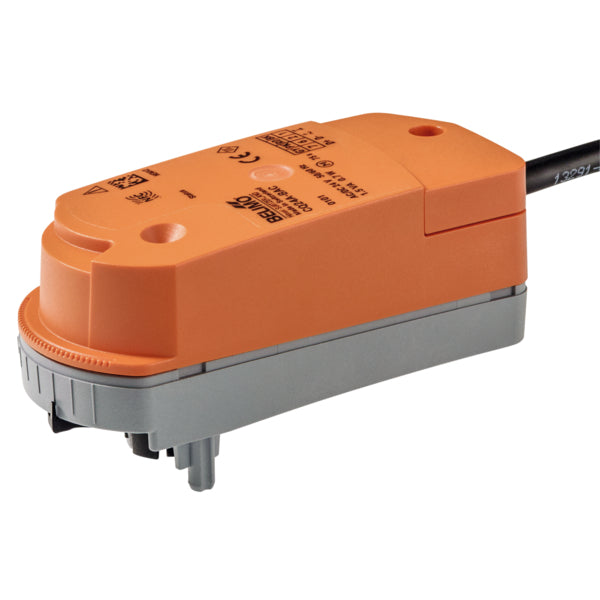

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. Verwijder de actuator door hem eruit te klikken en gebruik dan de actuator om de klepspindel te draaien. De actuator kan zonder gereedschap met de hand op de klep worden gemonteerd. Zorg alleen voor verticale bewegingen (Let op!). De pennen moeten uitgelijnd zijn met de flensgaten. De montagerichting kan worden geconfigureerd in stappen van 180° ten opzichte van de klep. De draaihoek van de actuator kan worden aangepast in stappen van 2,5° met behulp van een clip. Deze functie wordt gebruikt om het maximale debiet van de klep in te stellen. De actuator is uitgerust met een geïntegreerde interface voor BACnet MSTP en Modbus RTU. Het ontvangt het digitale besturingssignaal van het besturingssysteem en geeft de huidige status weer.
